【概述】
Bulkhead工具可以快速生成由壳单元组成的隔板，对于部分区域进行加固。该工具支持在一个或两个部件之间生成不同截面类型的隔板。在工具内，可对于隔板的方向、厚度、与部件之间的距离、法兰边宽度等参数进行修改，该工具支持生成DFM参数供我们对隔板的位置进行调整，也支持在法兰边上生成胶线或是焊缝。
本文将介绍Bulkhead工具的使用，并使用在前纵梁之间创建加强隔板的案例进行展示。

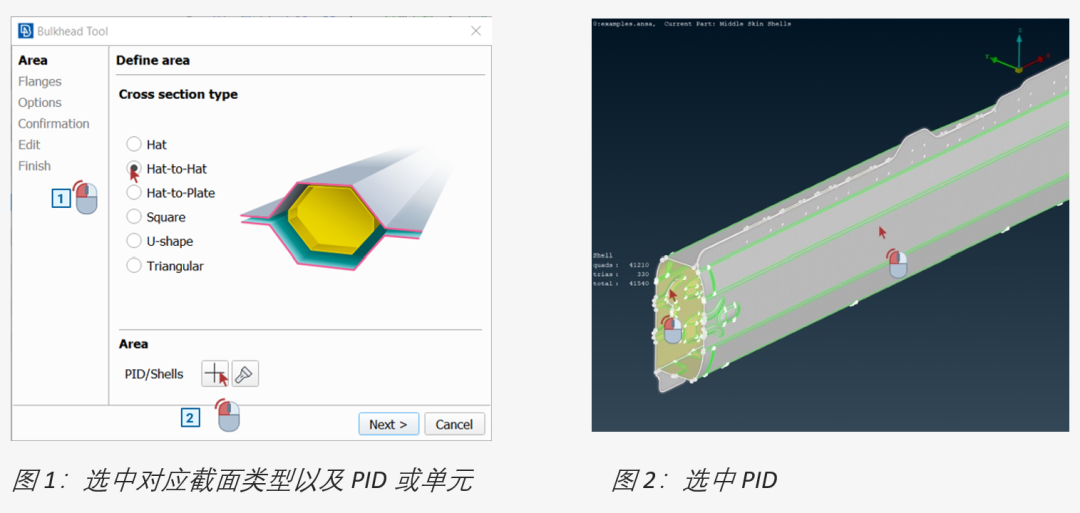

用户可以点击Plugins > Bulkhead tool打开Bulkhead工具。

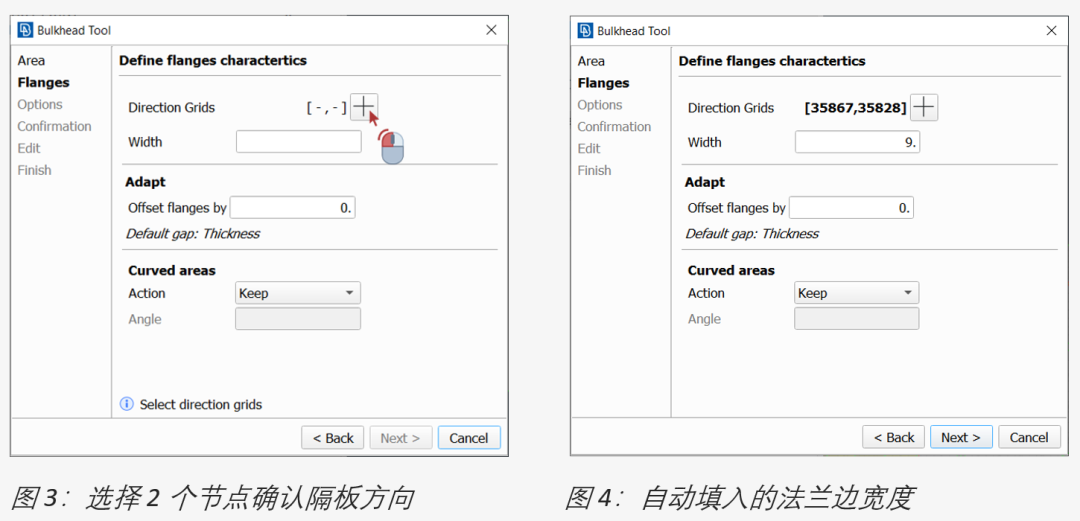

在offset flanges 这里可以填入一个偏置距离，这个偏执距离就是生成的隔板和之前所选中的PID或单元之间的距离，默认的值为PID厚度之和的一半。

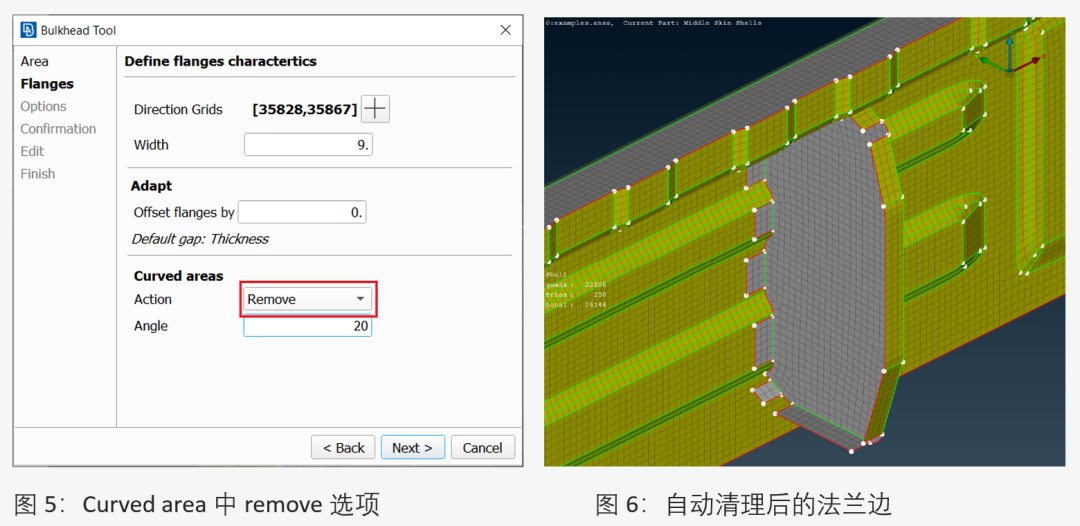

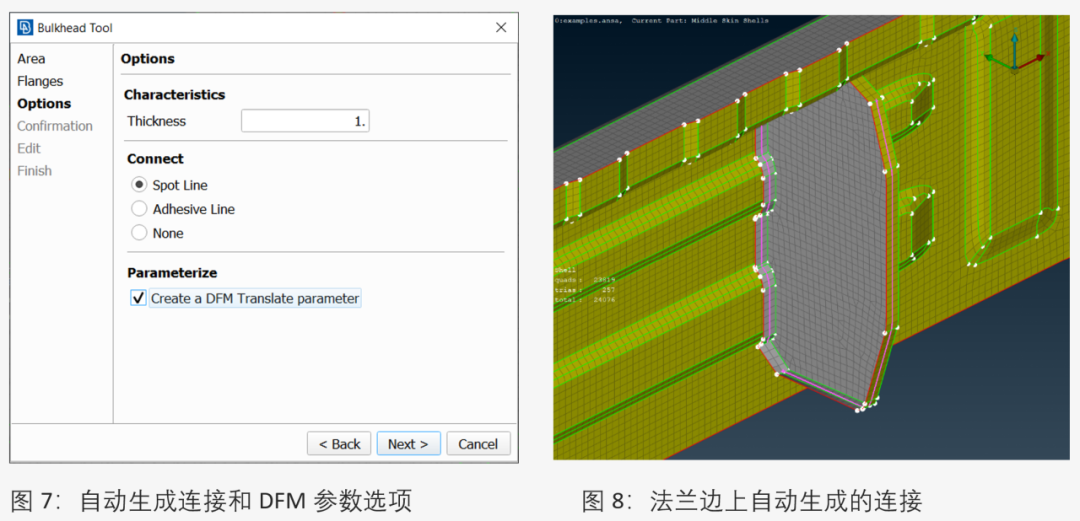

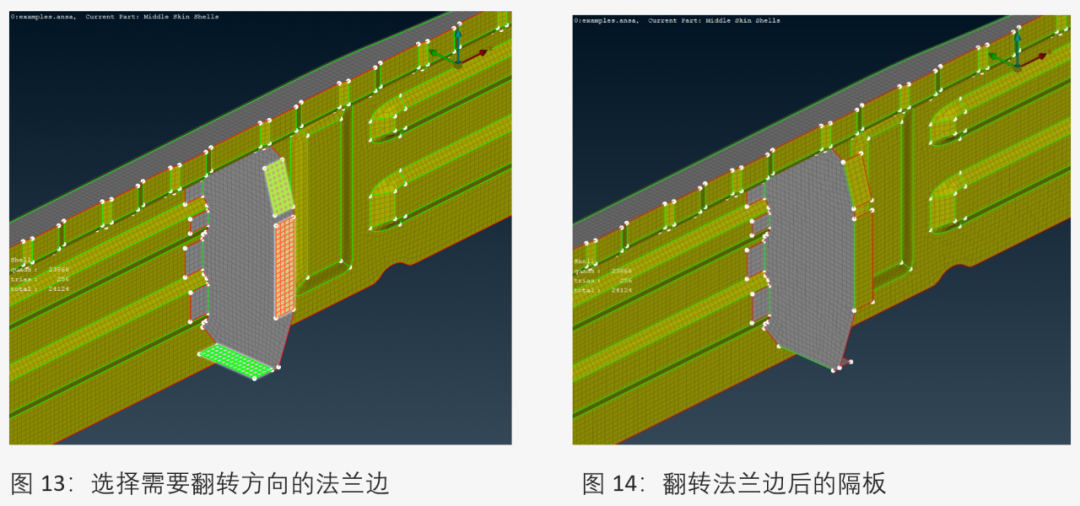

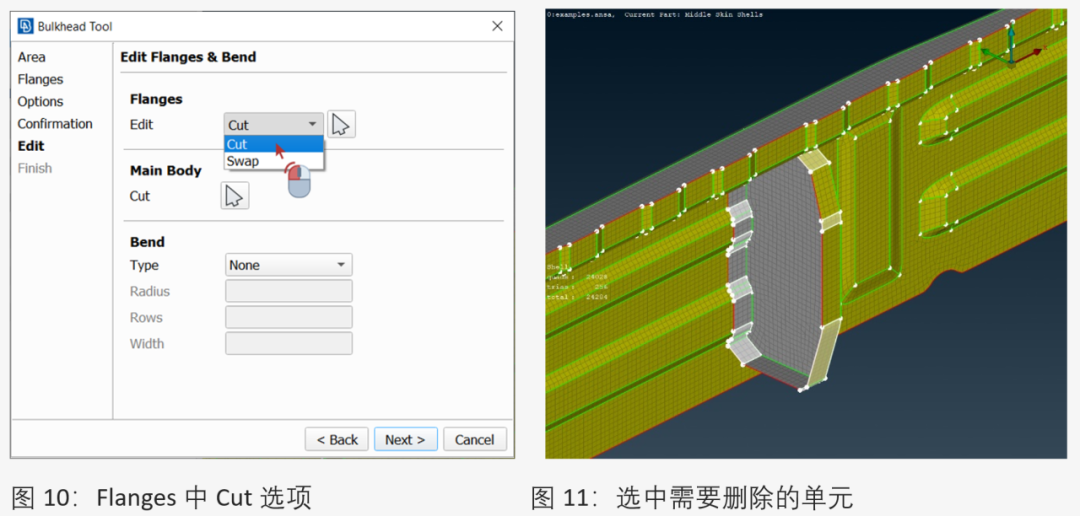

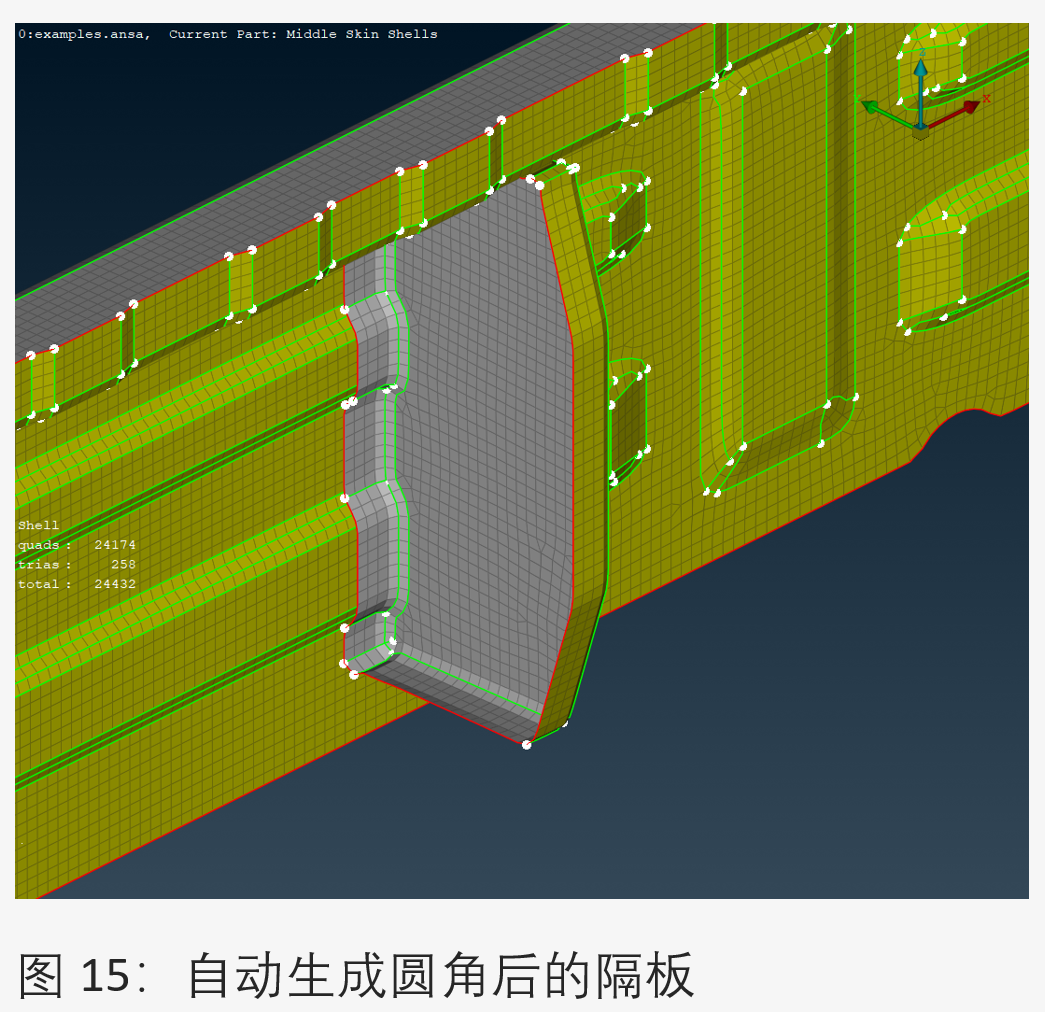

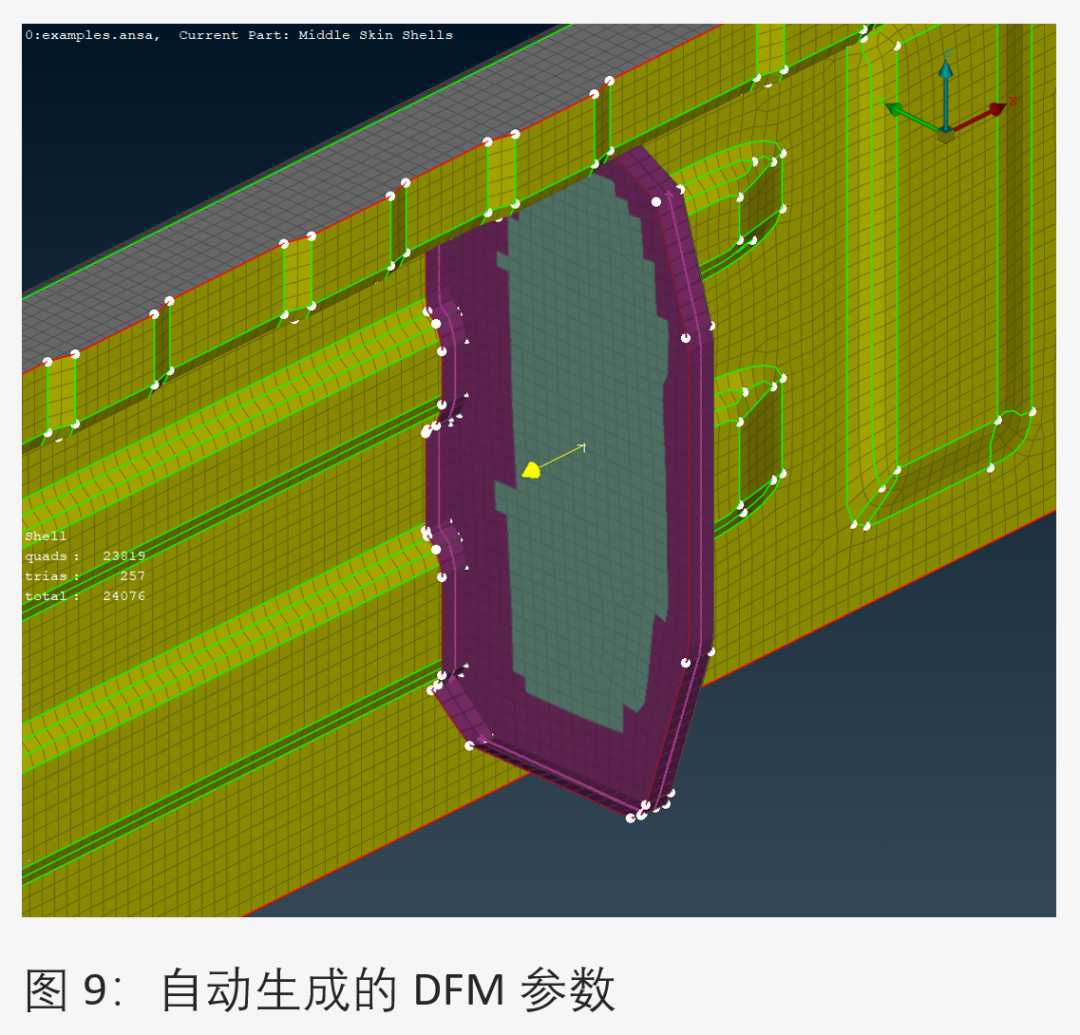

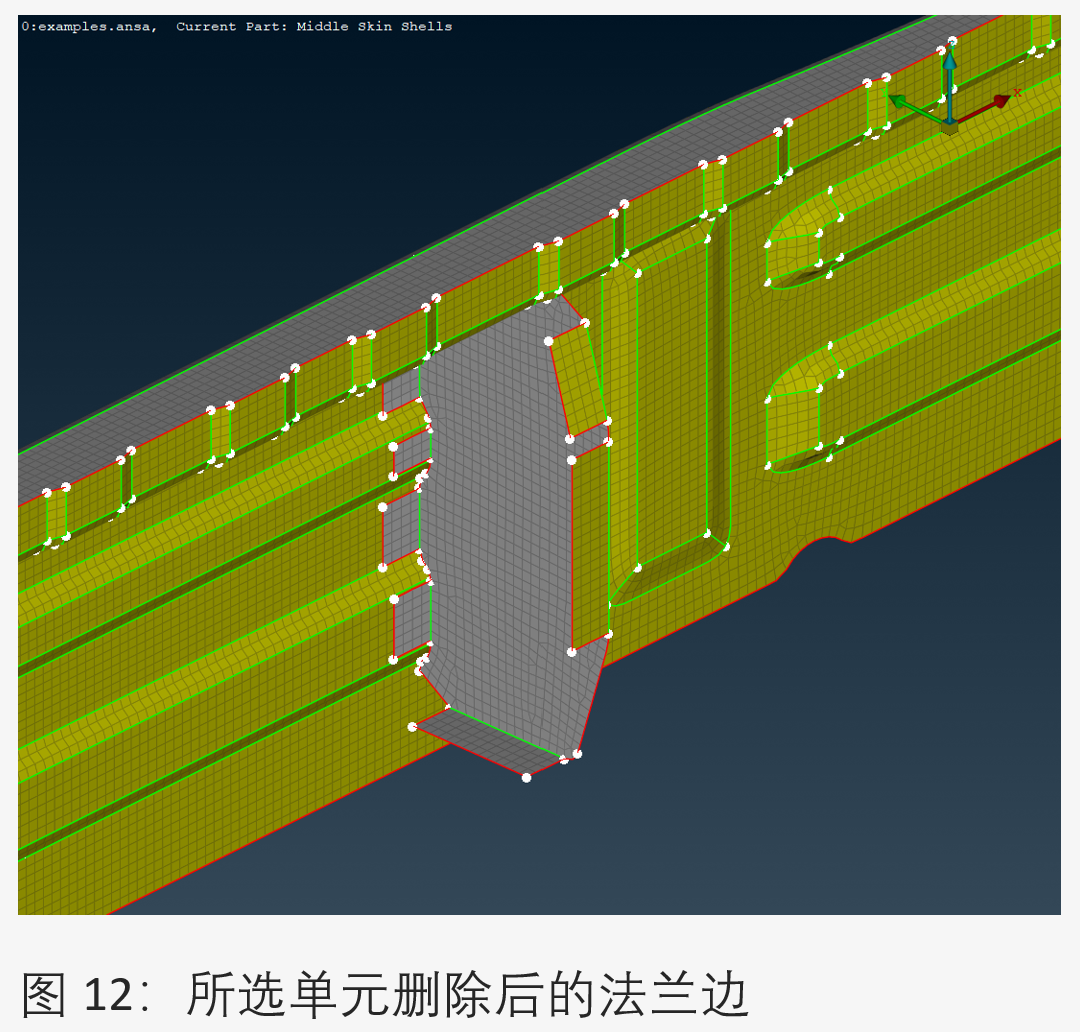

打开自动生成的DFM参数后可以发现，该工具使用的是Translate的直接变形的类型，用户可以对于隔板的位置在工具中通过选中两个节点确定的方向上进行平移调整，由于自动添加的Planar和Flanges约束，在移动的过程中，确保了隔板的主面为一个平面以及隔板与所选PID不发生穿透。
