META 是一款面向 CAE 领域的多学科后处理软件，可读取主流结构求解器与流体求解器的仿真结果，支持大型模型的 3D 场结果与 2D 曲线查看、对比和动画展示。软件提供结果过滤与统计、曲线与场数据计算、流程脚本自动化、视频与试验数据关联以及模板化报告输出，并可通过脚本与自定义工具栏嵌入既有分析流程。

变更历史

2024-06META 后处理软件所属 BETA CAE Systems 被 Cadence 收购，产品线纳入系统分析业务

制造商

BETA CAE Systems 希腊

母公司

Cadence Design Systems 楷登电子美国

主要功能 CAE仿真后处理

软件类型 商业软件

部署方式 本地部署

操作系统 Windows

1/1

特点与优势

1、适用于所有学科的 3D 和 2D 后处理单一工具。

2、所有流程高度自动化，直至生成报告。

3、结果读取和图形显示性能卓越。

4、内存占用低。

5、预配置的学科专用工具栏。

6、及时更新软件，以支持最新的求解器结果版本。

7、与 ANSA 协同工作。

8、与优化器直接耦合。

9、学习曲线短，部署时间短。

META 后处理软件正版代理商与厂商报价

META 后处理软件正版购买建议优先联系认证厂商、授权代理商或具备服务能力的供应商，结合所在地区、响应速度、授权方式和实施支持获取实际采购报价。

为什么需要厂商报价，而不是直接线上交易？

Cadence Design Systems 楷登电子可直接联系

官方入驻认证商家

原厂

近期响应 1 条需求

META 后处理软件功能与配置

集中了解META 后处理软件的产品介绍、版本配置、功能模块、新版发布以及系统与硬件要求，便于快速判断产品能力和部署条件。

软件介绍

META 是一款蓬勃发展的多用途后处理器，满足来自不同 CAE 学科的多样化需求。其成功归功于出色的性能、创新的功能，以及动画、曲线、视频、报告与其它对象之间的交互能力。

高性能多学科 CAE 后处理器。
支持的结果：META 提供广泛的功能，可成功满足结构分析与 CFD 分析中最严苛的后处理需求；
支持结构分析所用所有主流求解器的结果，以及来自 Fluent 与 OpenFOAM 的 CFD 结果；
还支持 ASCII 列文件、Universal 与 ASCII Patran 等中性格式文件。
用户界面：灵活且完全可定制的界面，可将已有工具栏停靠在工作区任意位置，甚至创建新工具栏，以适应多样化需求；
借助具备窗口相关模型属性与实体可见性快速处理功能的多窗口环境，后处理工作显著加速。

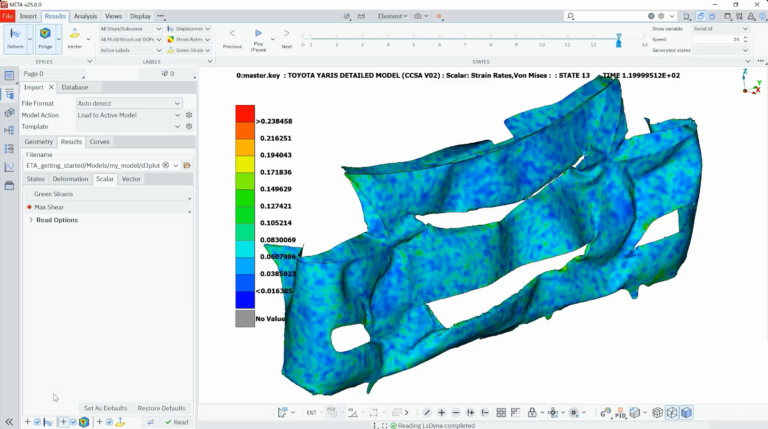

三维场后处理：高品质图形、高性能以及对大型多模型与数据的高效处理，共同构成高效的工作环境；
基于实体、属性或材料层面的模型管理，得到树状层级分组工具的大力辅助，该工具可反映 ANSA 零件管理器层级并提供连接管理等功能。
二维曲线后处理：META 内集成了完整、全面的图形工具，无需启动独立程序；
可打开任意数量的二维曲线窗口，每个窗口容纳多条不同曲线；
该工具支持直接读取所有受支持求解器的时间历程结果，以及 PAM-VIEW ASCII 文件、ISO DATA 文件或常见列 ASCII 文件；
其在交互处理大量曲线方面无与伦比的速度，以及与三维场模块广泛的互操作性，提升了生产力并简化了三维与二维并行后处理；
信息可在模块间传递，曲线数据可直接关联到三维几何。
场结果计算：可在 META 中将新应力场计算为已有应力场的线性组合，或通过对已加载结果施加任意数学运算得到；
可基于源自 NASTRAN、Abaqus、LS-DYNA 或 PAM-CRASH 的原始结果，计算任意截面上的力；
快速计算三维与二维结构及声学响应、生成结构-流体耦合数据，以及模态相关能力（MAC 计算），加速了 NVH 分析；
还支持混合建模，通过创建模态模型与一个 FRF 装配工具实现，该工具还内置用于优化连接属性的遗传优化器。
高级结果筛选与沟通：META 在零件与单元层面提供扩展的交互式识别与筛选能力；
感兴趣区域及其对应的最大/最小值，可通过运行时标注工具以及等值线、等值面的快速创建轻松标记与追踪；
多个 META 工具内提供高级筛选，基于组合查询，即使极端情况下的实体选择与信息提取也可一键实现；
通过多个统计表可获得热点结果概览与电子表格属性，并高效实现结果的快速对比。
输出选项：几何与结果数据可以 META 的原生二进制格式保存与追加，这些文件内容也可通过免费提供的查看器查看；
几何可输出为 NASTRAN 块数据或 PAM CRASH 输入文件格式；
已识别实体相关数据与曲线数据可输出为 ASCII 文本，而电子表格类工具的数据可同时以 ASCII 与 HTML 格式输出；
META 还支持 tif、jpg、ppm、png、bmp、PostScript、封装 PostScript、vrml、rgb、gif 等图像格式保存，以及 avi、mpeg、gif 等视频录制。
自动化：META 通过 ANSA 所用的同一种脚本语言、自定义用户工具栏与会话文件，提供先进的流程自动化能力，这些均可借助直观的内置编辑器轻松快速地创建；
基于这些手段的集成，已开发出用于多种碰撞安全法规（行人、IIHS 等）报告自动生成的专用工具，以及缸孔变形分析工具，并随 META 免费分发；
自动化能力还有助于 META 与外部优化器的轻松、无碍耦合，标准包中提供了简化耦合的易用工具栏。
其它工具：多剖切面切割（具备高级功能）、爆炸视图（含零件与模型的众多选项）与截面力计算器等工具，为深入分析结果提供了手段；
此外，相机工具可精确管理模型的透视视图。
基于视频与图像的相关性研究：提供多种专门开发的嵌入式工具，显著简化仿真结果与物理试验数据之间的相关性研究；
利用这些工具，可实现模型透视视图与图像的无缝轻松匹配，并设置动画仿真与试验视频的同步；
此外，还可在视频上追踪特征，并将追踪结果自动绘制于二维曲线中。
报告：利用嵌入式报告编辑器，可直接生成 HTML、PostScript 或 MS Office PowerPoint（.pptx）格式的模板化报告；
报告既可交互创建（借助完整文本编辑器及各工具间的互操作性），也可通过会话文件自动生成。
优势：一套工具涵盖所有学科的二维、三维后处理；
直至报告生成的高水平流程自动化；
结果读取与图形显示的高性能；
低内存占用；
预配置的学科专用工具栏；
及时更新以支持最新求解器结果版本；
与 ANSA 协同；
与优化器直接耦合；
学习与上手周期短。
