1、支持Flip Chip设计
2、支持Wire Bond设计
3、支持Hybrid/SIP设计
4、支持RDL设计
5、支持一次性同时导入并生成多个芯片
6、支持建立多层Padstack
7、支持多种形状异形焊盘封装
8、支持盲埋孔设计
9、支持网格设置
10、支持移动,复制,粘贴,镜像,删除操作
11、支持高亮,低亮设置
12、支持锁定,解锁设置
13、支持操作undo/redo
14、支持查询设置
15、支持界面放大,缩小,局部放大
16、支持256层叠设置
17、支持颜色管理器设置
18、支持一键fanout via
19、支持设计规则驱动布线
20、支持移线,绕线
21、支持动/静态铜编辑操作
22、支持动/静态泪滴编辑操作
23、支持DRC检查
24、支持统计检查
25、支持测量,标注
26、支持Gerber/DXF/ODB++文件操作
27、支持二次开发-Python
28、支持同版本的中英文转换
29、支持快捷键个性化设置
1、支持RedPKG具备Excel表格导入方式,快速的完成Die和Package的Pin Map映射。
2、RedPKG整体设计界面简洁,工程师更加容易上手。
3、支持Wire Bonding和Flip Chip类型的封装设计。
4、精细化的层叠管理和颜色管理器,让高效设计变得触手可及。
5、根据DIE信息表直接生成DIE 封装
6、根据BALL信息表直接生成BALL封装
7、根据Pin Mapping生成CSV网表NET IN
8、Package强大的空心化和透明化显示。
近年来电子行业的飞速发展,小型化设计越来越大量应用,SIP技术也是行业内经常听到的名词。 伴随着芯片工艺逐步到达了极限,越来越多的公司将在封装技术上推陈出新,在电子封装设计中,涌现出了无限的潜力。

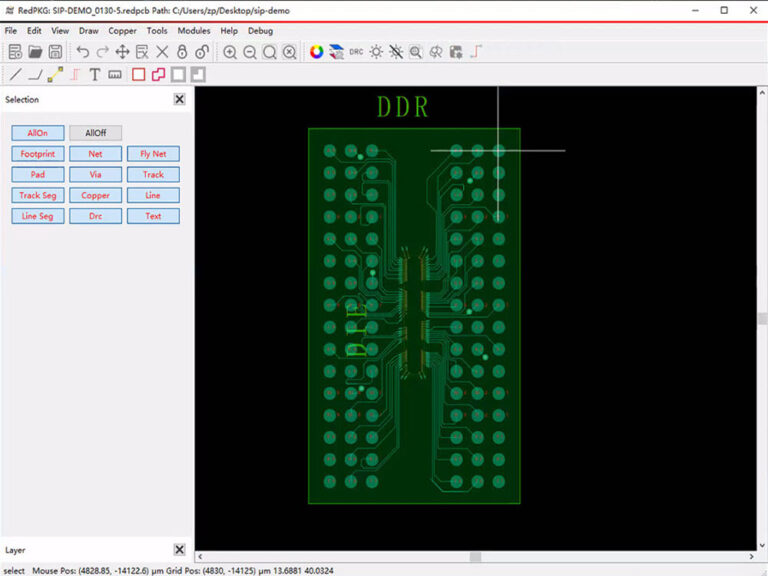

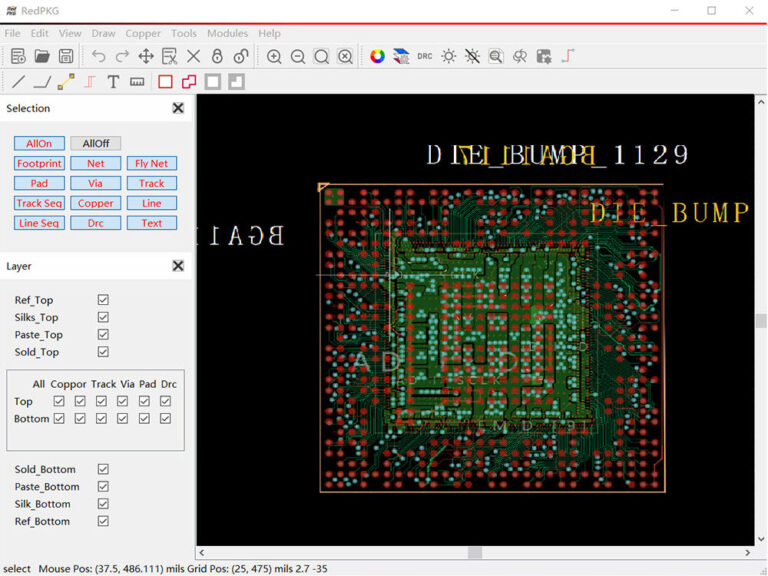

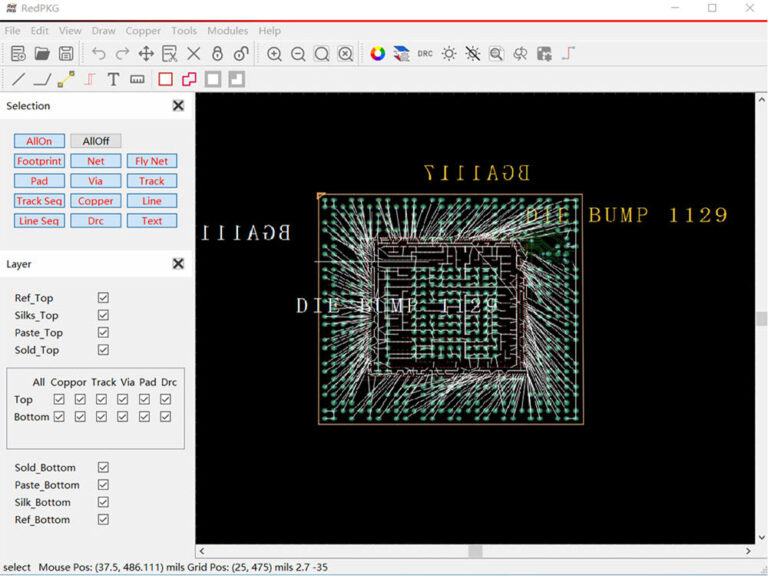

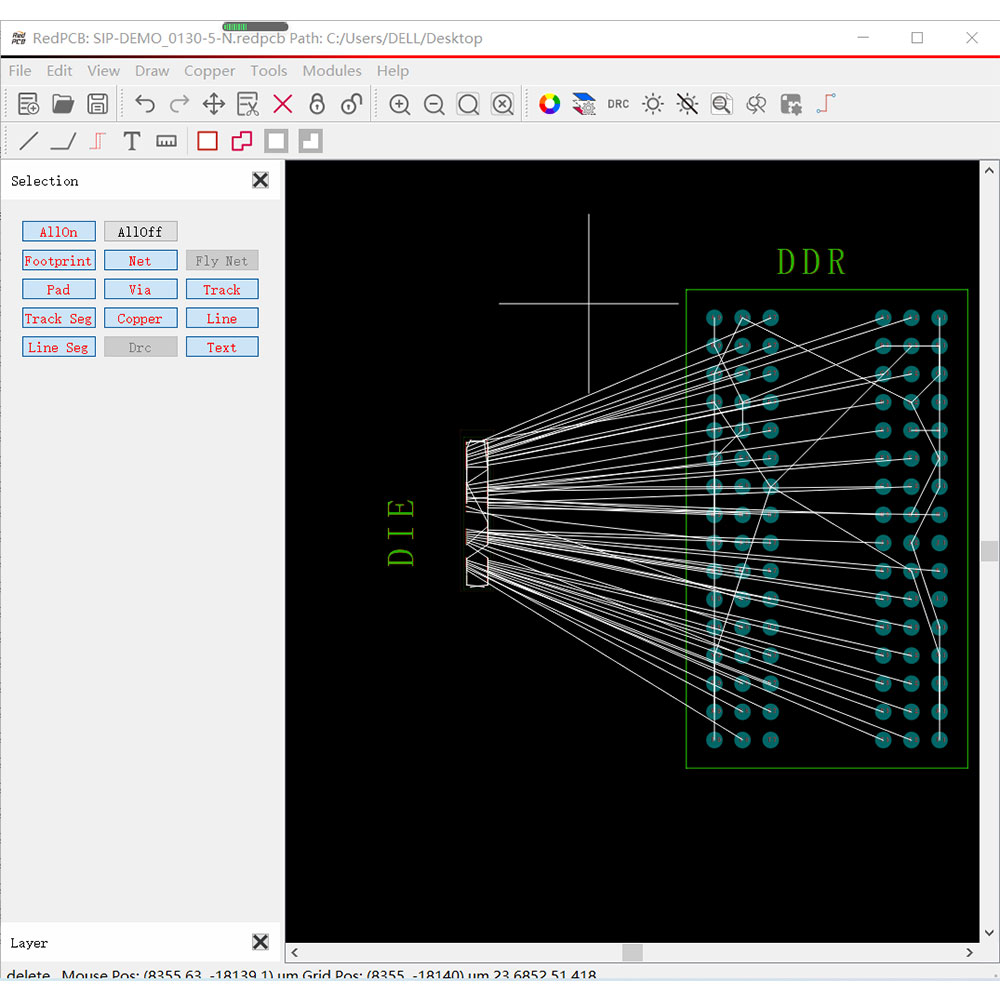

RedPKG是RedEDA平台下的封装基板设计工具,精度支持到纳米级别。可以满足用户进行FP、WB等类型封装的设计。 除了支持常规的网表导入之外,RedPKG还支持Excel表格模板导入的方式,让整个设计更加高效。
RedPKG主要特点:
● 支持RedPKG具备Excel表格导入方式,快速的完成Die和Package的Pin Map映射。
● RedPKG整体设计界面简洁,工程师更加容易上手。
● 支持Wire Bonding和Flip Chip类型的封装设计。
● 精细化的层叠管理和颜色管理器,让高效设计变得触手可及。
● 根据DIE信息表直接生成DIE 封装
● 根据BALL信息表直接生成BALL封装
● 根据Pin Mapping生成CSV网表NET IN
● Package强大的空心化和透明化显示。
