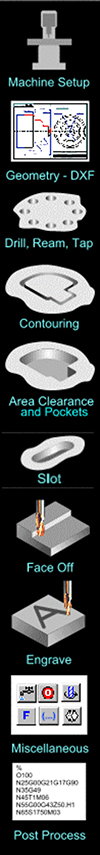

　　机床设置允许您选择您希望工作的单位 - 公制或英制，设置安全（主页）位置，换刀位置，选择间隙和快速平面，设置机床原产地和作业编号和描述。

　　此选项允许选择来自零件主CAD的几何数据，您也可以从其他源导入DXF文件。零件大师级别 2 允许您从 DXF 文件自动创建轮廓（折线）和钻孔点阵列。

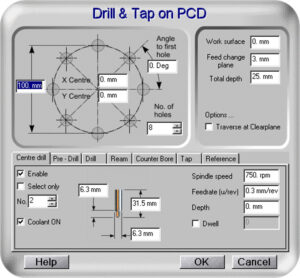

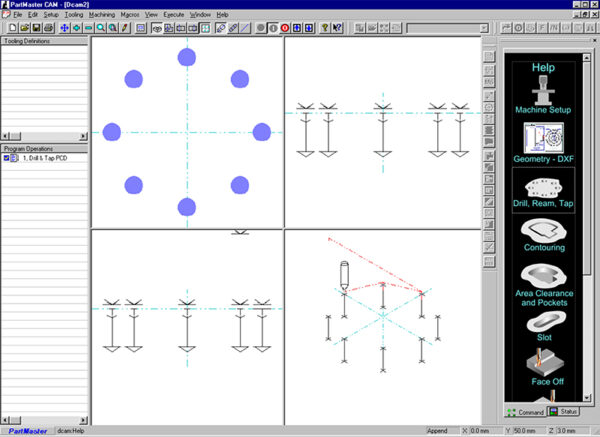

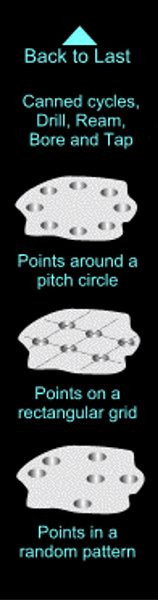

　　创建钻孔的固定循环很容易，您可以创建钻孔、深钻、啄钻、铰孔、孔和丝锥循环 - 所有这些都利用控制器上可用的固定循环。螺栓孔圆形、矩形网格和随机 XY 模式的选项。

　　轮廓选项允许用户定义和导入的几何体进行加工，您也可以使用其中一个加工基元 - 矩形、圆形或椭圆，这些允许指定位置（XY）和参数，例如直径、长度、高度和旋转角度。内置各种样式的工具导入和导入输出。可提供精加工切削和爬升或传统铣削。

　　满足带或不带岛的型腔的面积间隙，具有各种切割策略。可以加工复杂的轮廓或使用基元。刀具跨距、爬升或传统铣削、加工角度以及粗加工和精加工切削都可以设置。

　　加工槽从未如此简单 - 可以切割直槽或弧形槽，使用多项选择菜单可以轻松定义参数，您可能知道槽的开始和结束位置或起点、长度和角度。对于弧形槽，您可能知道中心、起点和终点角度。如果刀具不能切割整个宽度，则会自动应用多个切割，包括粗切和精加工切割。

　　可以轻松完成对面材料顶部，输入更大和最小XY尺寸或选择轮廓以定义要加工的区域。切入 X 或 Y、单向或锯齿形，设置开始和结束 Z 平面以及中间刀路的数量。

　　零件母版中的文本加工功能齐全且灵活。任何True-Type字体都可以加工以及Dolphin提供的许多“笔触字体”。文本可以跟随线条、弧形或轮廓 - 可以设置文本高度和总宽度，文本可以镜像、旋转、左对齐、居中或右对齐。每个字符都可以在行内或清除区域上加工。

　　杂项命令允许用户向程序添加各种“M”功能，后处理器将输出所有必需的命令来设置主轴速度、进给率等，但有时您可能希望输出可选的停止命令“/M01”和消息 CLEAR SWARF，这一切都可以通过此选项完成。

　　CAM系统与它们创造的输出一样好，我们在Dolphin以生产高质量的输出而自豪，这些输出可以在您的机器上切割金属。久经考验的后置处理器适用于所有主要的机床和控制器组合。后处理软件是系统的一部分，如果需要，用户可以修改和创建他们的帖子，系统的一部分是内置的Rs232通信模块。
