软件介绍

制造商：CNC Software Inc 部署方式：本地部署

软件简介：

Mastercam 软件是美国 CNC Software,INC. 所研制开发的 CAD/CAM 系统，是最经济有效率的全方位的软件系统。包括美国在内的各工业大国皆一致采用本系统，作为设计、加工制造的标准。以美国和加拿大教育单位来说，共计有 2500 多所高中、专科大学院校使用此来作为机械制造及 NC 程式的制作，在台湾及中国大陆其业界及教育单位亦有领先之地位。

软件详细介绍：

Mastercam

Mastercam不但具有强大稳定的造型功能，可设计出复杂的曲线、曲面零件，而且具有强大的曲面粗加工及灵活的曲面精加工功能。其可靠刀具路径效验功能使Mastercam可模拟零件加工的整个过程，模拟中不但能显示刀具和夹具，还能检查出刀具和夹具与被加工零件的干涉、碰撞情况，真实反映加工过程中的实际情况，不愧为一优秀的CAD/CAM软件。同时Mastercam对系统运行环境要求较低，使用户无论是在造型设计、CNC铣床、CNC车床或CNC线切割等加工操作中，都能获得最佳效果

MASTERCAM

功能特性

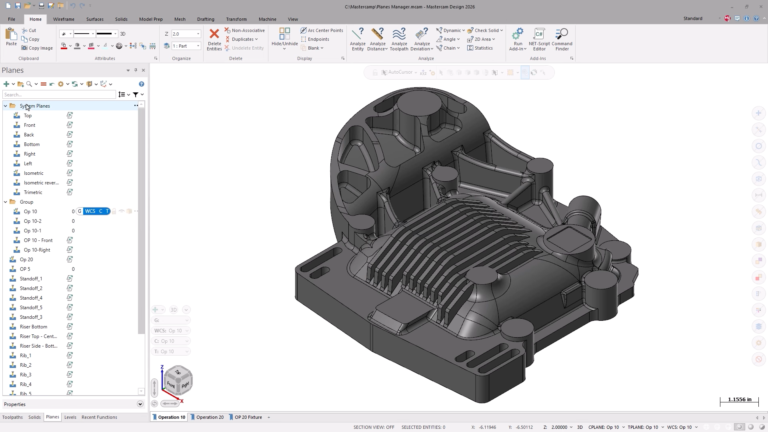

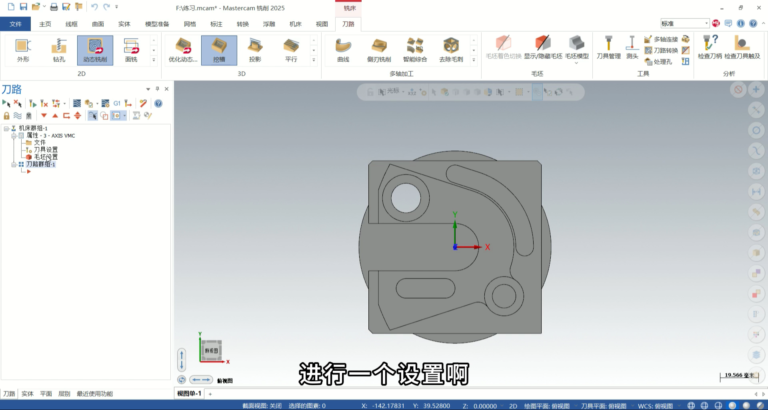

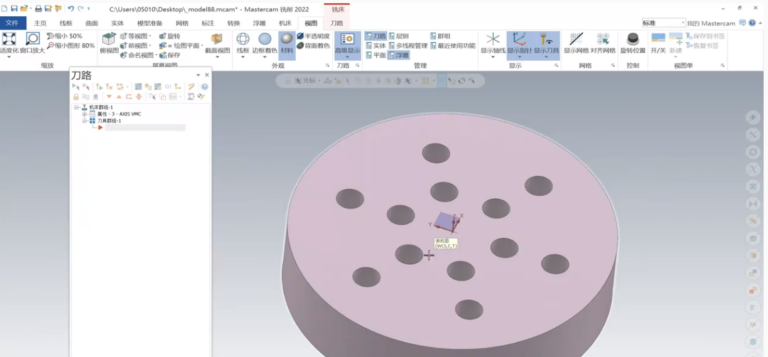

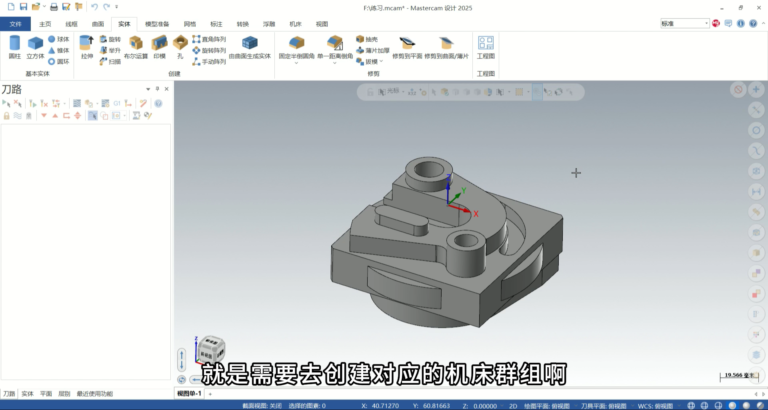

几何造型

Mastercam具有很强的曲线、曲面造型功能，曲面造型主要有以下几种方法：Loft（举升面）、Ruled（直纹面）、Coons（孔斯面）、Revolved（回转面）、swept（扫描面）、Fillet（倒角面）、Trim\Extend（修剪、延伸面）、Blend（熔接面）等。鞍座的绳槽分为左右对称的两部分，每一部分有七个绳槽曲面，在造型时只要造出其中的一部分就可以了。首先按图纸尺寸作出绳槽的底面曲线和侧面曲线，绳槽的底面曲线由四段圆弧组成，侧面曲线由圆弧与直线组成。然后用串接（chain）的方法分别将组成底面曲线与侧面曲线的圆弧与直线串接起来，以直纹面（Ruled surface）方式生成绳槽曲面。

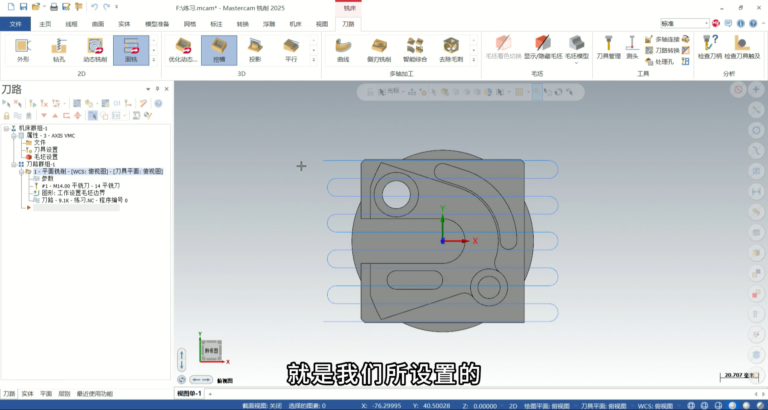

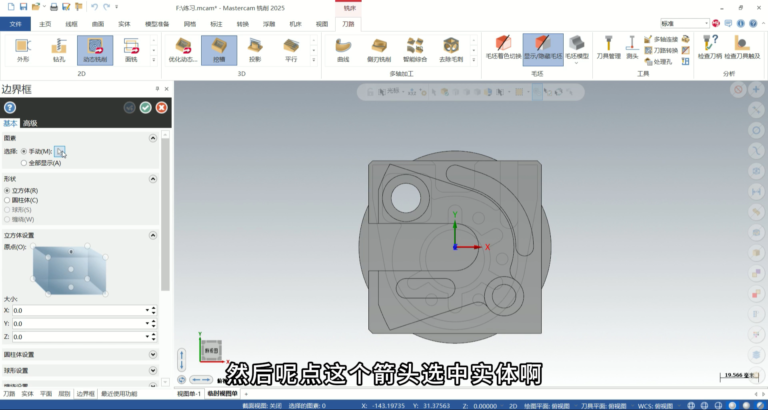

粗、精加工

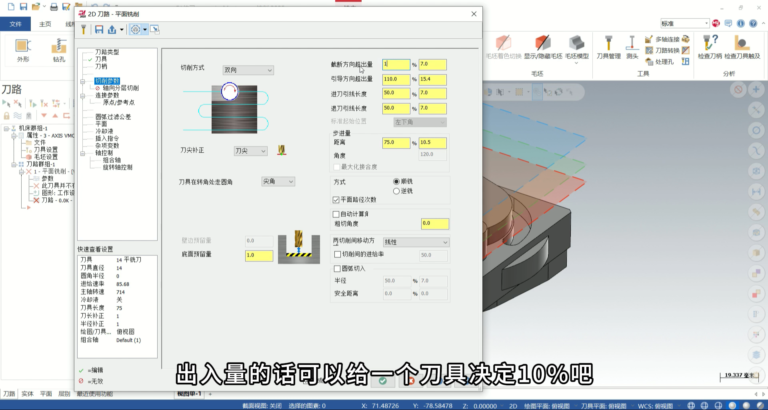

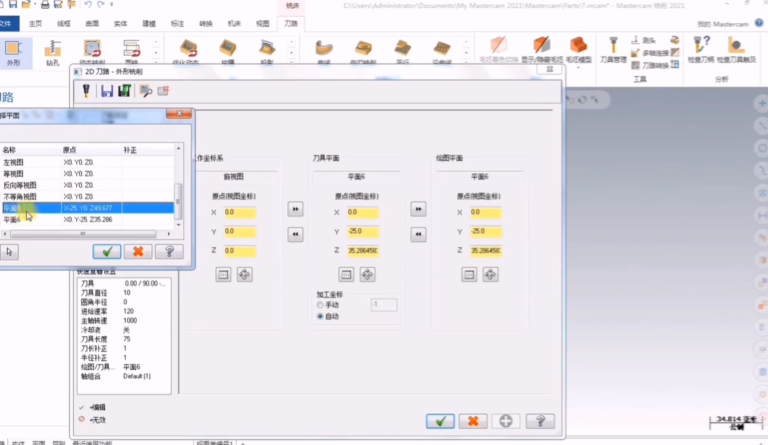

Mastercam 提供了多种曲面加工方法。首先用 Mastercam 提供的 Contour 加工方法，生成绳槽底面曲线的二维加工路线，在生成二维 Contour 加工路线时，应设置相应的参数。将二维 Contour 加工路线向绳槽侧面投影，就生成了加工绳槽曲面的三维走刀路线。在 Surface、Finish、Project 加工参数设置中，应设定相应参数，以确定毛坯余量。

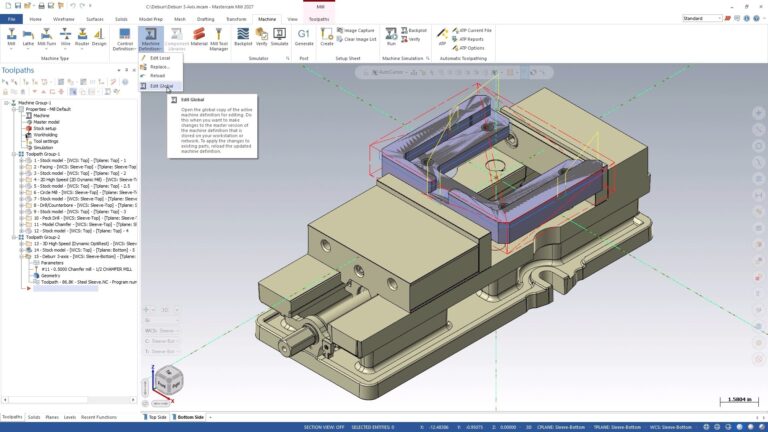

检验刀具路径

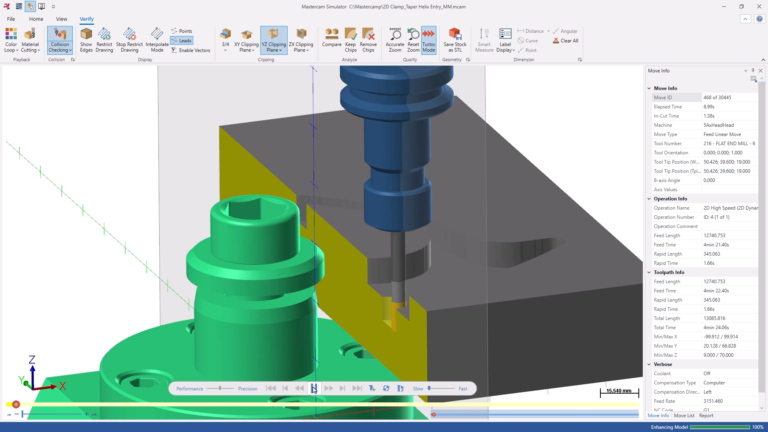

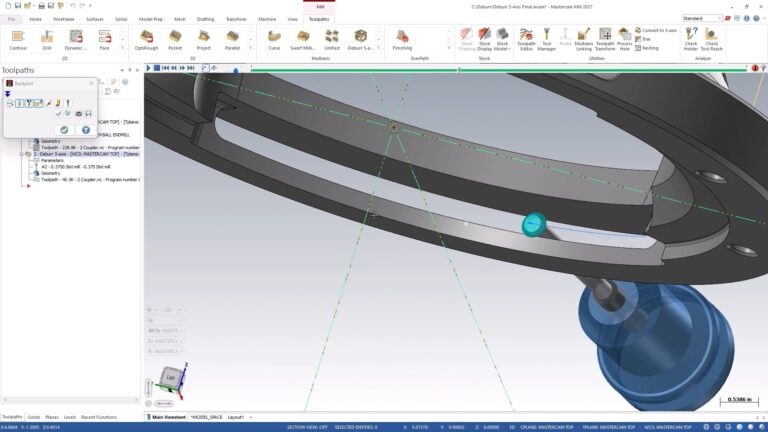

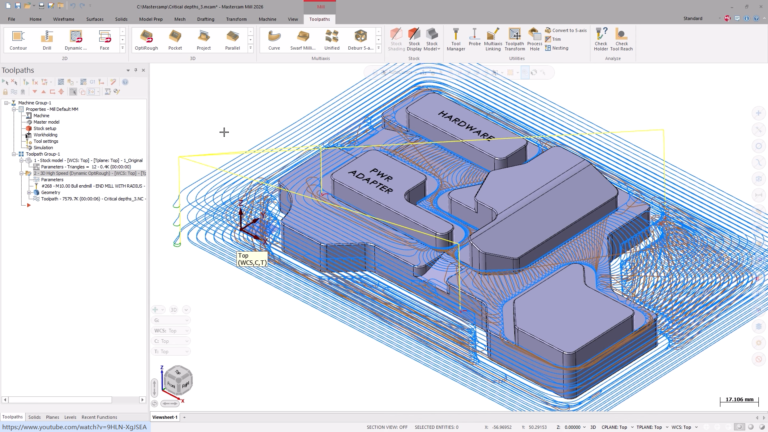

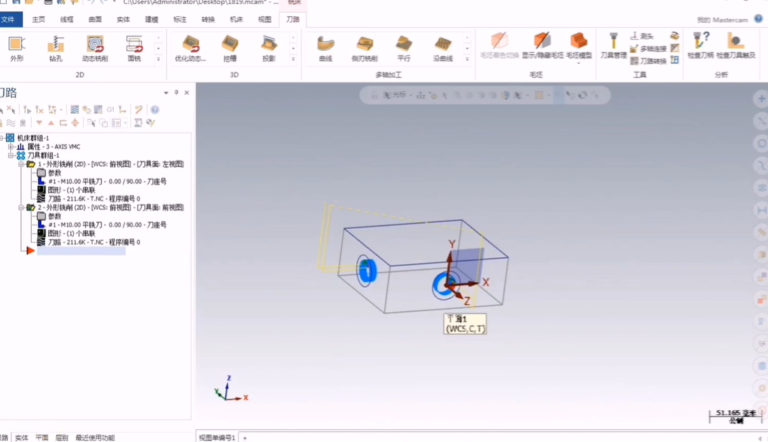

生成绳槽曲面的加工走刀路线后，用Mastercam软件的刀具路线校验功能，可以很方便地检查刀具路径的正确与否。

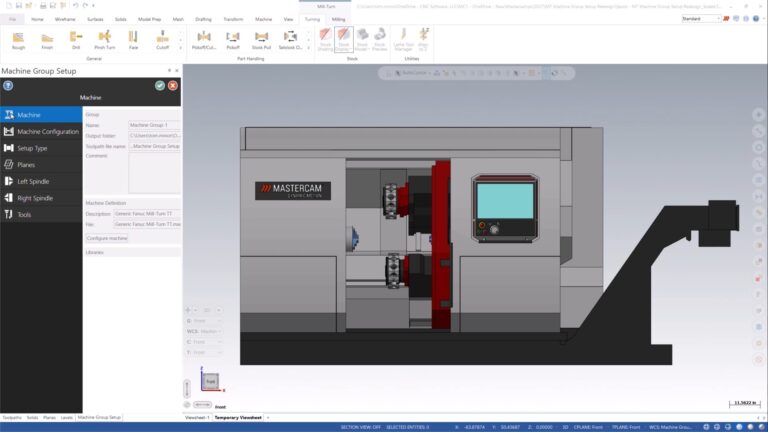

后置处理

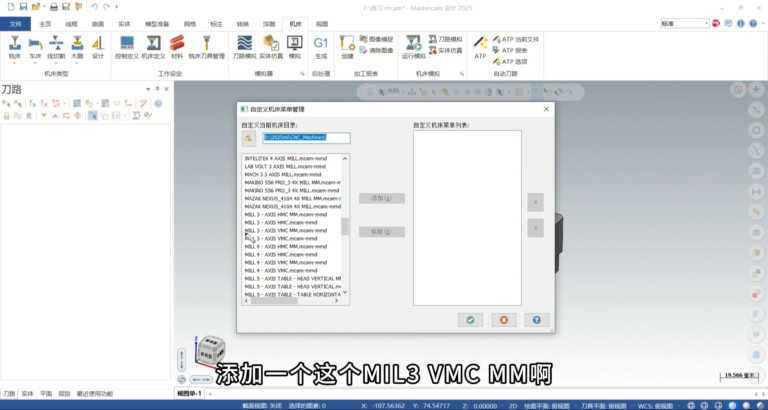

Mastercam 提供 400 种以上的后置处理文件以适用于各种类型的数控系统，用户采用的是 FANUC 系统，机床为四轴联动卧式铣床。根据机床的实际结构，编制了专门的后置处理文件，绳槽曲面加工刀具路径 NCI 文件经后置处理后生成加工程序。

DNC 加工

DNC（直接数控）是指用一台计算机直接控制多台数控机床，其技术是实现 CAD/CAM 的关键技术之一。由于工件较大，处理的数据多，所生成的程序长，数控机床的磁泡存储器已不能满足程序量的要求，这样就必须采用 DNC 加工方式，利用 RS-232 串行接口，将计算机和数控机床连接起来。利用 Mastercam 的 Communic 功能进行通讯，而不必考虑机床的内存不足问题。
