GMJ3.0新特性

强大的混凝土结构创建

除了导入外部结构模型，新版本自身也提供强大的主体结构创建，编辑与模型修复等功能，足以满足用户对一次结构的创建，修改，保存与导出需求。

新版本引入了族的概念，并且对可创建的一次结构类型进行了扩展，新增支持了斜柱，T型梁，异形截面梁，条形基础，筏板基础的创建。并且优化了墙，梁，板，柱等主体结构的创建交互流程，大大提升了用户手动创建混凝土构件的精度与效率。

广联达BIM模板脚手架设计软件 GMJ3.0新特性1

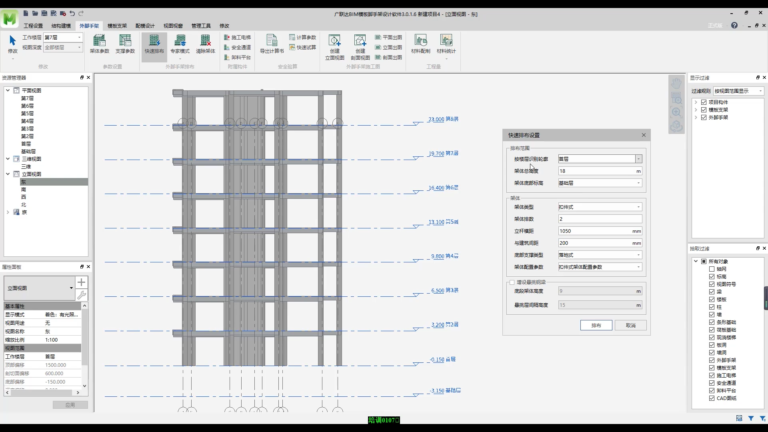

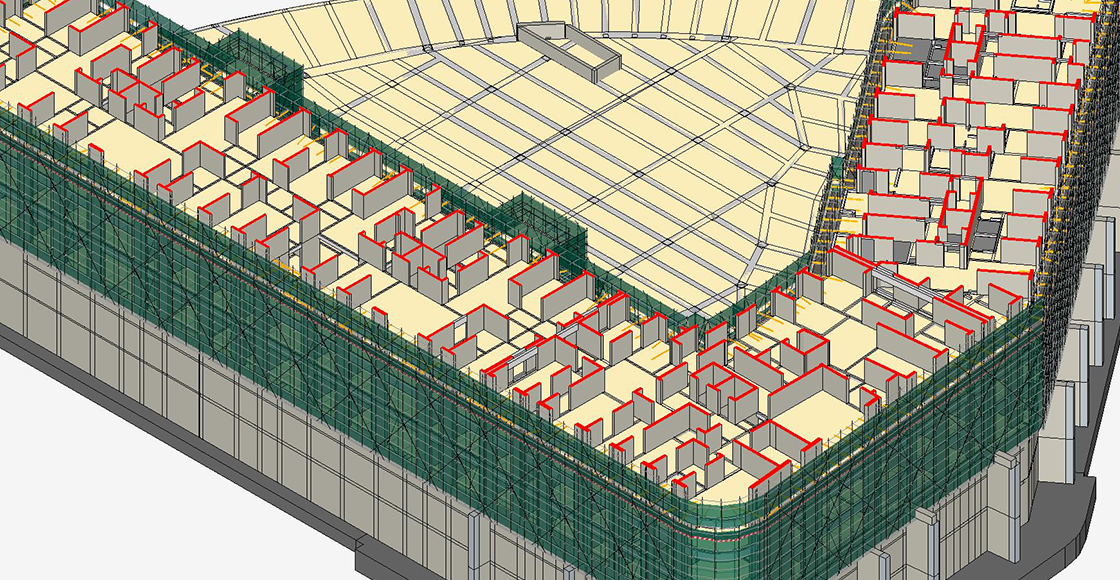

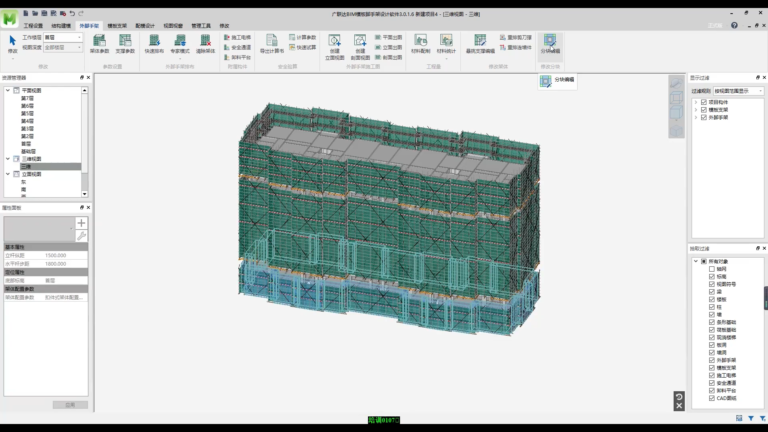

全新的外脚手架排布设计

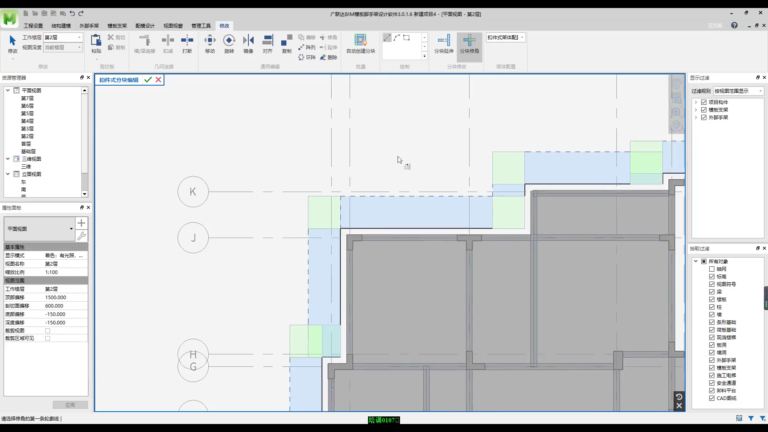

引入了架体分块的概念，开拓性地解决了实际项目中，建筑平面凹凸、立面高低错落时，外脚手架需要连续排布的设计场景；基于架体分块，可以做到任意排数的架体混合连续排布，弧形外脚手架自动拟合为折线，落地支撑和悬挑支撑自由编辑。V3.0中新增支持了盘扣式外脚手架，全面做到自我超越和行业领先。

广联达BIM模板脚手架设计软件 GMJ3.0新特性2 广联达BIM模板脚手架设计软件 GMJ3.0新特性3

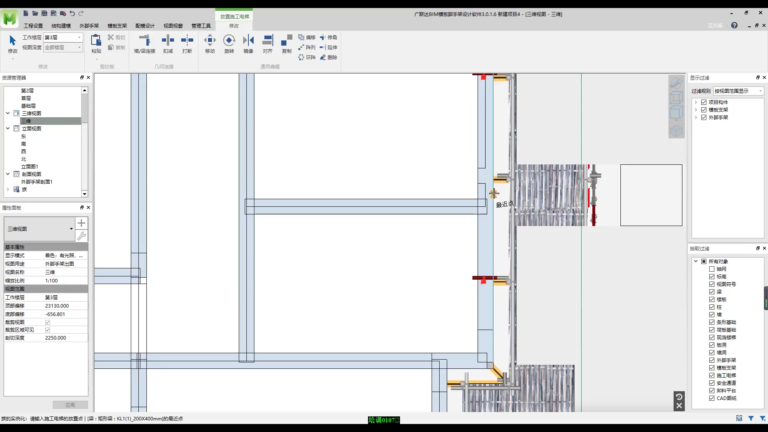

灵活的外脚手架支撑编辑模式

广联达BIM模板脚手架设计软件 GMJ3.0新特性4

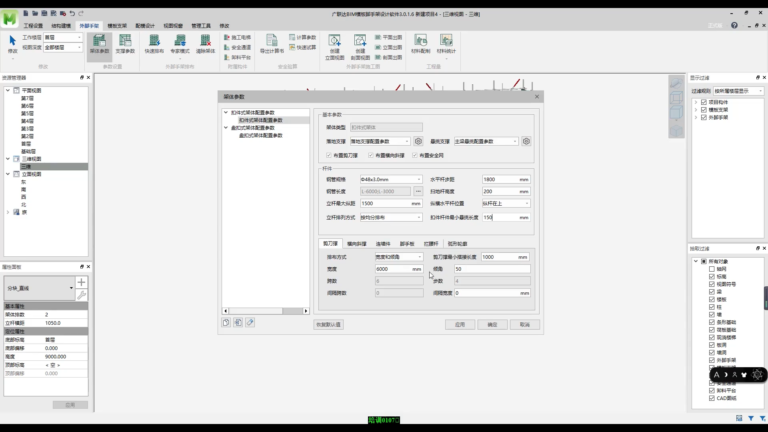

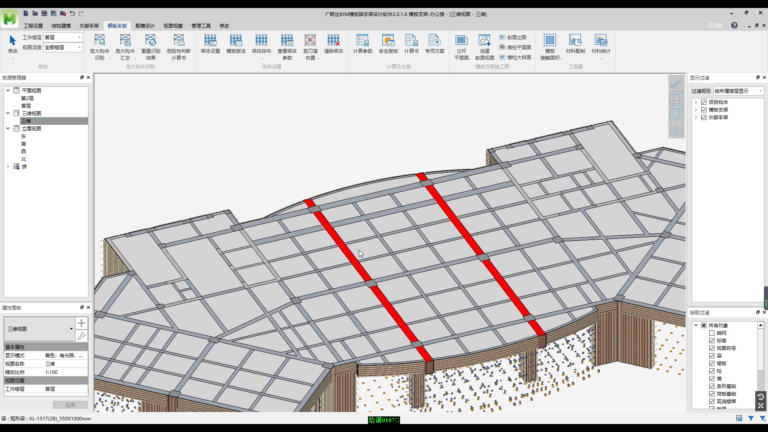

可扩展的模板支撑架体排布设计
全新设计的模架做法设计工具将对话框、构件、连接件等构配件，以一定的规则排布到结构构件的几何表面，创建特定的参数关系的构配件系统。增加扩展性，满足更多实际场景的需求

•可按地区、企业标准，定制新型的模架做法体系

•可为任意截面轮廓的柱、梁，定义模架做法，适应多变的主体结构造型

•可定义多层主楞、次楞、斜撑的组合排布、适应现场多变的搭建方式

•可将自定义的模架做法，保存为企业的模架做法库，方便管理

•可在几个模架做法库之间切换，研究对比不同做法的优劣

自动识别多个排布方向一键对齐拉通：

广联达BIM模板脚手架设计软件 GMJ3.0新特性5

模板做法

广联达BIM模板脚手架设计软件 GMJ3.0新特性6

架体排布

广联达BIM模板脚手架设计软件 GMJ3.0新特性7

一键输出施工图纸
面向工程师的BIM精细化设计服务基于BIM模型的平面图、剖面图、大样图自动生成快速输出可指导施工的设计图纸。

广联达BIM模板脚手架设计软件 GMJ3.0新特性8

广联达BIM模板脚手架设计软件 GMJ3.0新特性9

支撑架立杆平面图：

广联达BIM模板脚手架设计软件 GMJ3.0新特性10

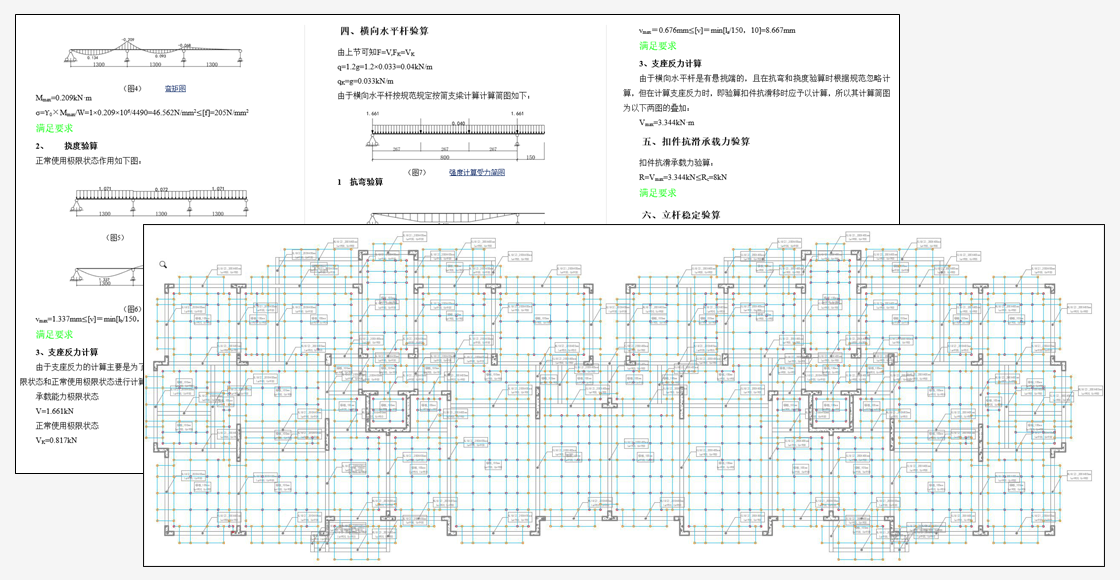

智能计算模板支撑架设计参数
可视化的计算书，让人从单纯的文字阅读、公式验算等工作中解脱出来，专注于工程的设计合理性本身

广联达BIM模板脚手架设计软件 GMJ3.0新特性11

广联达BIM模板脚手架设计软件 GMJ3.0新特性12

材料统计功能，可按楼层、结构类别统计模板、钢管、方木、扣件、托座等用量；

可输入单价一键算出总价，支持自动生成统计表，导出EXCEL方便多种应用

广联达BIM模板脚手架设计软件 GMJ3.0新特性13

产品特点

1、快速智能化脚手架设计方案

快速智能生成架体；智能创建支撑和剪刀撑；支持两种架体形式：扣件式和盘扣式、优化外脚手架搭设方案。

2、快速智能化生成模板支架排布方案

支持多种架体形式：扣件式、盘扣式、轮扣式、碗扣式和套扣式；支持定制不同的构件模板支架形式；智能识别高支模，避免各类规范条文记忆和频繁试算。

3、可视化方案交底

支持整栋、整层、任意剖切三维显示和高清图片输出；支持模板支架平面/立面/剖面以及不同位置详细节点输出；可视化设计成果应用于投标/专家论证/设计方案展示和现场交底。

4、精细化施工管理

利用真实三维模型自动出图技术特点，可准确输出全方位多角度图纸，准确传递设计结果；内嵌结构计算引擎，协同规范参数约束条件实现基于结构模型自动计算模板支架参数，免去频繁试算调整的难处；材料统计功能可按楼层和区域输出不同用途的工程量统计表：模板接触面积，扣件式支架和脚手架的总用量，不同杆件规格的杆件配杆用量统计。

系统与硬件要求

项目	推荐配置
操作系统	Microsoft?Windows?7SP1（仅64位） MicrosoftWindows8.1withUpdateKB2919355（仅64位） MicrosoftWindows10（仅64位）（推荐1607或更高版本）
CPU	lntel酷睿i53.3GHZ处理器或更高
内存	8GB最低要求，16GB推荐配置
存储	磁盘可用空间不小于5GB
显卡	推荐GT730及以上独立显卡
显示器	推荐分辨率1920x1080；100%字体大小
其他	-
