软件介绍

简介:

AutoCAD Civil 3D,简称C3D,是专用于土木工程设计和施工文档编制的基础设施类BIM软件。使用该软件可以对土木工程进行三维建模并可以设计和编制文档,同时还能支持建筑信息模型(BIM)工作流,有助于缩短设计、分析和实施变更的修改时间。该产品具有以下特点:
•改善项目交付
•维护更加一致的数据
•更快地响应项目变更
•可用附加模块:Geotechnical Module、Bridge Module、River & Flood Analysis Module

详细介绍:

AutoCAD Civil 3D能够帮助从事交通运输、土地开发和水利项目的土木工程专业人员保持协调一致,更轻松、更高效地探索设计方案,分析项目性能,并提供相互一致、更高质量的文档——一切均在熟悉的AutoCAD环境中进行。

Autodesk Civil 3D就是根据专业需要进行了专门定制的AutoCAD,是业界认可的土木工程道路与土石方解决的软件包,可以加快设计理念的实现过程。它的三维动态工程模型有助于快速完成道路工程、场地、雨水/污水排放系统以及场地规划设计。所有曲面、横断面、纵断面、标注等均以动态方式链接,可更快、更轻松地评估多种设计方案、做出更明智的决策并生成最新的图纸。其中的测量命令已完全集成到 Civil 3D 工具集和用户界面中。用户可以在完全一致的环境中进行各种工作,包括从导入外业手簿、最小二乘法平差和编辑测量观测值,到管理点编组、创建地形模型以及设计地块和路线。
Autodesk Civil 3D 增加了对 Civil 3D 模型中核心元素的多用户项目支持,从而提高了项目团队的效率,并降低了在项目周期内进行修改时出现协调性错误的风险。Civil 3D 中的项目支持利用了 Autodesk Vault 的核心数据管理功能,从而确保整个项目团队可以访问完成工作所需的数据。
Civil 3D 提供了独一无二的样式机制,使各企业组织可以自行定义 CAD 和设计标准,这些标准可以方便地在整个企业组织中使用。从等高线的颜色、线型和间距,到横断面或纵断面标注栏中显示的标签,各种标准均可以在样式中进行定义,然后,该样式将用于整个设计和生成图纸的过程。


一、土木设计功能
道路设计
使用道路建模功能可为道路和高速公路设计及其他交通运输系统创建智能模型。创建建议的曲面、土方量、材质总数和拔模横断面等。从 AutoCAD外部参照中选择线性道路目标。从道路造型中提取实体。直接使用路线、纵断面、测量地物、要素线和AutoCAD多段线来定义道路过渡和高程约束。交互式交叉口生成器能在设计更改时保持动态的相交道路来创建复杂模型。使用Subassembly Composer构建智能自定义组件。

•在 Subassembly Composer 中使用循环几何图形工具重复指定链接,直到达到曲面目标或重复指定次数为止
•按图层指定道路目标。使用 AutoCAD 图层中编组的图元应用道路目标,并按图层选择路线以
用作宽度和偏移目标
•从 Civil 3D 三角网曲面、管网和压力管网创建 AutoCAD 实体,用于在其他应用程序中进行视觉分析

高级环形交叉口设计
AutoCAD Civil 3D 现在提供了 Vehicle Tracking 车辆轨迹路径分析软件中集成的环行交叉口功能,因此可创建新类型的环行交叉口对象。此外,现在还可以将Infraworks 360环行交叉口设计导入到Civil 3D图形。

压力管网
二维和三维形式的模型压力管网。使用三维压力管网检查组件之间的碰撞。从多段线、测量地物和路线创建管网。添加配件和设备附件内容。在整个项目中共享压力管网模型,并且具有数据快捷方式支持。增强功能包括能够从 Civil 3D 三角网曲面、管网和压力管网创建 AutoCAD 实体,以用于可视化显示。

增强的压力管道
使用 HDPE、PVC 和钢结构管道的新压力管道内容。法兰式配件和机械管件也包括其他管件和阀。此新内容有助于设计不同类型的地下公用设施。注意:新内容此次限制为英制尺寸。

重力管网
使用基于规则的工具布置生活用水和雨水排水系统。使用图形或数字输入更改管道和结构,并进行冲突检查。
•打印并完成平面、纵断面和横断面视图的管网最终绘图
•与 Storm and Sanitary Analysis 软件共享管网信息
•通过 Civil 3D 三角网曲面、管网和压力管网创建 AutoCAD 实体,以用于可视化显示

放坡
地形模型保持与相关图元(例如特征线、道路模型和放坡对象)的动态关系。使用曲面作为参照来创建纵断面、横断面和道路。通过自动更新节省时间并最大程度减少错误。使用强大的日光和坡率投影工具为多种类型的放坡投影生成曲面模型。通过易用的图形和表格式放坡处理工具创建曲面。

地块设计
将自动化地块布局工具与地理空间和测量信息相结合,更快地处理备选方案。在场地布局、雨水管理因素、当地法规和环境问题之间取得平衡。确定最佳备选方案,并快速创建公共听证会、机构审阅和最终布局批准所需的文档。

桥梁建模
Bridge Module模块可建模桥梁和桥构件。基于道路几何图形和曲面(包括桥面、桥台、桥墩、支撑和挡墙),对用于放置的桥梁进行建模。提取字符串(例如桁桥和挡墙)来创建 Civil 3D 纵断面。

岩土工程建模
Geotechnical Module 简化了钻井数据的导入和使用。将钻孔导入到 AutoCAD Civil 3D 中。通过钻孔层创建曲面。文档钻孔排。

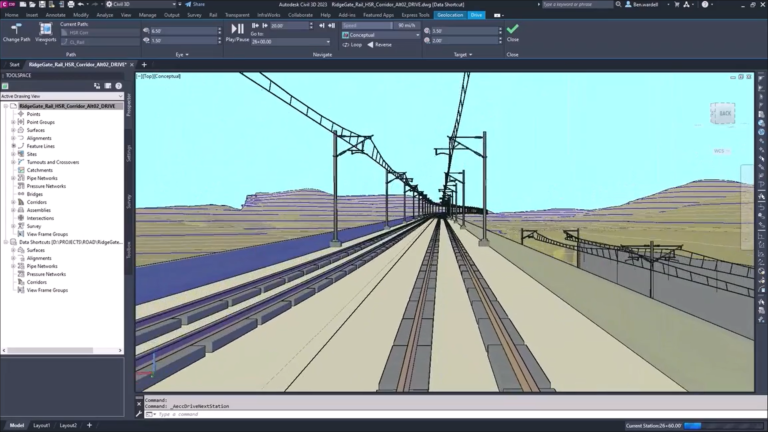

轨交布局
Rail Layout 模块有助于简化铁路轨道的布局。创建新的路线,并根据道岔目录切换图形。

二、土木绘图与文档编制
道路实体的特性数据
道路实体提取的增强功能可自动关联特性数据,并能使道路实体与道路更改保持动态链接。因此,道路实体现在可以包括材质、分类代码、体积和详细信息。您可以在整个设计工作流程中(包括设计作业和施工规划)使用该信息。

绘图标准
使用内容丰富的特定于国家/地区的 CAD 样式库来满足您的土木绘图和文档编制需求。按样式控制颜色、线型、等高线增量和标签。使用框架来自定义组织的样式和标准。通过样式管理工具在组织间共享绘图和设计标准。
•对纵断面和横断面图中重力管道和压力管道穿过路线或采样线的位置进行标签
•对横断面中压力管道与采样线交叉的位置进行标签
•在横断面图轴网中指定横断面方向
•从左到右或从右到左查看横断面视图
•指定高程值以增强在横断面图中的可见性

施工文档
生成施工图,包括标注的横断面图、纵断面和放坡设计等。使用基于样式格式的绘图方式更好地保持绘图标准,同时自动化典型的绘图操作。使用外部参照与数据快捷方式来生成多幅图纸的草图,这一工作流仅使用一个模型实例来创建施工图。同步施工图纸来反映模型的变化。
施工文档能让用户直接从设计对象获得注释,并在设计更改时自动更新注释。软件还会对图纸比例和视图方向的变化作出响应,并在不同视口中发生打印比例变化或发生旋转时更新标签。
该软件还包含在纵断面和横断面图中对压力管网管道交叉进行标签、对纵断面和横断面图以及横截面图中的重力管网管道交叉进行标签。

地图制作
使用地图映射功能来创建高亮显示特定要素或信息(例如洪水淹没区、管道尺寸和材质、土壤类型、湿地边界和土地区划分)的地图。创建图例并重复使用地图样式,更好地简化地图创建。

报告和表格
使用针对线条、体积信息等的动态表格从模型收集实时定量信息。使用广泛的标准报告收集数量、土方和监视信息,或创建您自己的自定义报告以满足提交要求。

交叉纵断面和横断面图的管道标签
对纵断面和横断面图中重力管道和压力管道穿过路线或采样线的位置进行标签。对横断面中压力管道与采样线交叉的位置进行标签。

交叉横截面图控制
在横断面图轴网中指定横断面方向。从左到右或从右到左查看横断面视图。指定高程值以增强在横断面图中的可见性。

三、GPS 勘测和数据收集
数据访问和交换
在广泛使用的数据格式间读取、写入以及转换数据。可以访问航空和卫星图像,连接 Web 地图制作和 Web 要素服务,从而利用公用数据。在 GIS、CAD 和其他 GPS 勘测格式之间进行导入和导出操作,包括:ASCII; DWG; ESRI SHP、E00 和 Arc/Info coverages; LandXML 和 GML; MapInfo MIF/MID 和 TAB; MicroStation DGN; Oracle; Ordnance Survey MasterMap (DNF)(GML2, 只读);SDF 和 SDTS(只读); 以及 Vector Product Format (VPF, 只读)。

点云
•获取更多功能以使用和直观显示点云数据
•重新创建参照对象或插入其他模型
•将点云附加到图形并用作绘图、更改显示或应用色彩样式以区分要素的准则
曲面
•通过 Recap 创建的点云文件来创建三角网曲面
•从一个或多个点云生成曲面,然后选择点云中的特定区域
•调整点之间的默认距离以更改曲面中要包含的点的百分比
“从曲面创建汇流”对话框
选择要在其上建立汇流几何图形的曲面以及定义样式和其他参数。使用创建的现有汇流或新汇流来修改排除汇流的边界和流动路径
Industry Foundation Class (IFC)
•IFC 文件格式为软件应用程序提供了互操作解决方案
•将图形导出到其他经 IFC 认证的应用程序,并导入 IFC 文件以使用 DWG™ 格式进行创建和作业
•将图形导出到其他经 IFC 认证但无法打开 DWG 文件的应用程序
•导入 IFC 文件以在 DWG 文件中进行创建和作业,该文件最初可以不是由 DWG 格式创建的

曲面建模
地形创建工具支持多种曲面数据,包括 DEM、LiDAR(激光测距系统)、SHP 和地面测量。处理大型曲面,在创建动态分析、标签和文档的同时深入了解地形。获取针对设计性能(例如土方量、陡坡和排水模式)的实时反馈。

地图创建
测量功能完全集成到工作流中。更一致的设计环境可让您在整个设计流程中使用点、测量地物和曲面,不必手动转换坐标系或将数据从测量软件包传输到土木工程设计软件。将 GPS 勘测数据导入项目,并自动更新设计元素。详细功能包括:
•直接导入原始测量数据
•最小二乘法平差
•坐标系设置和变换
•编辑测量观测
•自动创建测量地物
•曲面创建

实景捕获
使用 LIDAR(激光测距系统)扫描中的数据创建点云。使用点云工具导入并可视化点云信息;根据 LAS 分类、RGB、高程和密度确定点云样式;使用数据创建曲面,进行场地勘测,数字化土木工程项目中的竣工特性。根据点云数据创建 Civil 3D 曲面。
•利用 ReCap 实景捕获软件创建的点云文件创建三角网曲面
•从一个或多个点云生成曲面
•选择点云中的特定区域
•使用过滤选项来描绘地面和非地面点

点云
利用增强的 AutoCAD 工具,包括点云对象捕捉、点云裁剪状态以及点云管理器的额外功能(可显示扫描开/关按钮以及在 ReCap 实景捕获软件和三维扫描软件中应用的区域)。 重新创建参照对象或插入其他模型。将点云附加到图形并用作绘图、更改显示或应用色彩样式以区分不同要素的准则。

通过点云数据创建曲面
利用 ReCap 实景捕获和三维扫描软件根据点云文件创建三角网曲面。 从一个或多个点云生成曲面。选择点云中的特定区域,然后使用过滤选项来描绘地面和非地面点。 调整点之间的默认距离以更改曲面中要包含的点的百分比。

IFC 导入和导出
将图形导出到其他经 IFC 认证的应用程序,并导入 IFC 文件以使用 DWG™ 格式进行创建和作业。 行业基础类 (IFC) 文件格式为不同软件应用程序提供了互操作解决方案。使用 IFC 格式,可以将图形导出到其他经 IFC 认证但无法打开 DWG 文件的应用程序。同样,可以将最初不是以 DWG 格式创建的文件以 IFC 文件导入,以便在 DWG 文件格式下进程创建和作业。

四、可视化和分析
地理空间分析
利用地理空间分析功能帮助您制定规划方案。使用高级地理空间功能来执行空间查询、创建专题地图和执行缓冲区、跟踪和覆盖分析。

Storm and Sanitary Analysis
Storm and Sanitary Analysis 软件包含在 AutoCAD Civil 3D 及所有版本的 Infrastructure Design Suite 中。动态模型元素不再局限于设计和施工文档。创建更多设计方案,同时将模型保持最新。在多种类型项目的设计早期阶段执行水分析。设计和分析:
•城市雨水排水管网系统
•道路的雨水排水集水池和涵洞
•可持续性雨水管理,包括水质
•滞留池和出水口结构
•污水管系统、泵抽水站、压力干管

模型分析
通过分析已构建的模型减少工作流中的冗余。优化设计时实时获取反馈。使用坡度、高程和等高线分析以更好地了解您的曲面模型。土方调配和土方功能可帮助承包商和工程师在构造期间计划材质的移动、数量和放置。
根据设计更改快速生成填挖方图,从而:
•分析挖方和填方平衡点位置
•确定要移动的材质的数量和方向
•指定取土坑和垃圾堆放场地
除土方外,用户还可以导入可自定义的付款项目列表,以用于将付款项目的值指定给图形中的对象。自动计算数量并基于付款项目指定生成报告。

可视化分析
使用与道路元素(如沥青或混凝土)对应的渲染材质复制道路模型。使用视线工具(包括点到点和沿道路的视距)直观地检查三维模型。利用 AutoCAD Civil 3D 和 InfraWorks 360 软件产品之间的 IMX 导入/导出功能进行其他视觉分析。

河流和洪水分析
River and Flood Analysis 模块* 适用于固定期限的Infrastructure Design Suite 2017 Ultimate 的使用许可,可自动执行水分析和映射功能。自动进行 HEC-RAS 横断面剖切、水表面分析、洪泛平原映射和所有相关的建模任务。执行自动化桥梁冲刷计算。自动生成洪泛区和泄洪道地图,为机构提交资料做好准备。

AutoCAD Civil 3D 与 3ds Max 配合使用
使用 AutoCAD Civil 3D 软件和 3ds Max 软件进行三维建模、动画、渲染与合成,创建极具吸引力的高质量可视化。借助 3ds Max 中包含的 Civil View 功能集,更快、更高效地将土木工程设计几何图形和模型转变为接近照片级真实感的图像。
Civil View 具有样式推动的简单功能,和参数化面向土木工程对象与材质的丰富库。它有助于土木工程专业人员制作出令人印象深刻的设计。Civil View 动态链接至 Civil 3D 数据。如果设计发生更改,您可以轻松地刷新设计可视化与之匹配。

五、协作

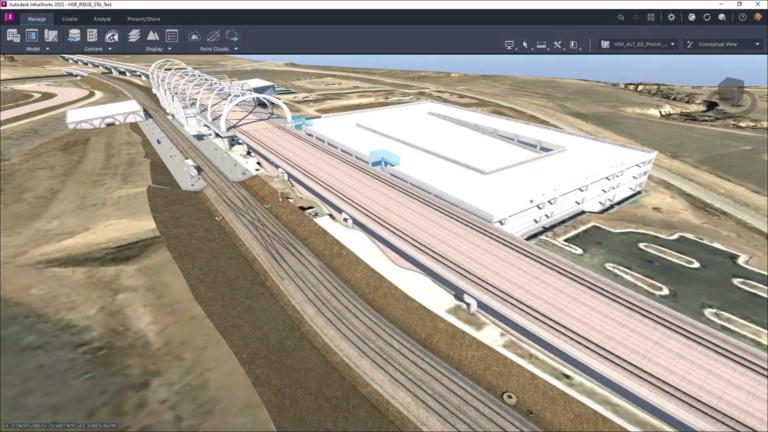

AutoCAD Civil 3D 与 InfraWorks 360 配合使用
使用 Civil 3D 中的 InfraWorks 360 初步设计软件模型, 然后将设计数据导回 InfraWorks 360 模型。合并 Infraworks 360 中创建的曲面、规划和设计道路、交叉口、排水管网和桥梁。将 Civil 3D 图形链接为数据源以通过详细设计来填充 InfraWorks 360 模型。使用配置设置定义 InfraWorks 对象在导入时如何映射到 Civil 3D。

将 InfraWorks 360 桥梁导入 Civil 3D
将 InfraWorks 360 桥梁作为三维实体导入 AutoCAD Civil 3D,在此可用作相邻道路和场地要素设计的参考,同时还可包含在施工图绘制以及纵断面和横断面图纸中。

AutoCAD Civil 3D 与 Vault Professional
使用 Vault Professional 数据管理软件和 Buzzsaw 软件即服务更好地进行实时协调。与 AutoCAD Civil 3D、Infrastructure Design Suite Premium 或 Infrastructure Design Suite Ultimate配对后,此协作和数据管理解决方案可让您轻松地创建、整理和共享模型、设计与项目数据。整理项目对象(例如曲面、路线等),并可在对象类型文件夹中创建子文件夹。为不同 Vault 项目中的对象创建数据参照。
•将 InfraWorks 360 桥梁模型作为三维实体导入 Civil 3D 以进行详细设计和分析。
•显示对象类型文件夹中子文件夹内的项目对象。为不同 Vault 项目中的对象创建数据参照。
•将 Navisworks 项目审阅软件模型作为外部参照附加到 Civil 3D 图形。
•将图形对象替换为数据快捷方式参考,管理并修复断开的数据快捷方式,然后将图形对象关联到数据快捷方式。

AutoCAD Civil 3D 与 Navisworks
使用 AutoCAD Civil 3D 与 Navisworks 项目审阅软件更好地进行预测,从而在项目早期阶段最大程度减少错误和遗漏。

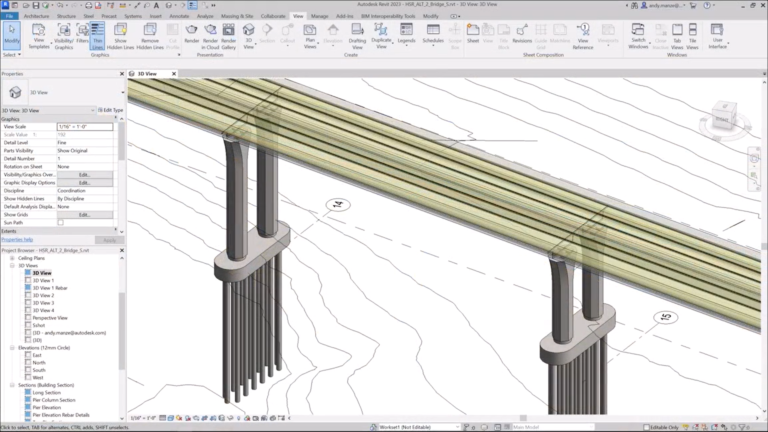

AutoCAD Civil 3D 与 Revit Structure 配合使用
使用 AutoCAD Civil 3D 和适用于结构工程的 Revit Structure 建筑信息建模 (BIM) 软件,改进结构和土木设计之间的协作。

基于云的协作
通过订购 Civil 3D 或 Infrastructure Design Suite 固定期限的使用许可或拥有最新的维护服务合约 (maintenance plan) 获得,A360 可让您在云中打开和保存图形,从中可通过 AutoCAD 360 移动应用程序来共享和查看这些图形。AutoCAD 360 移动云计算可让您随身携带设计,提供使用智能手机或平板电脑查看、编辑和共享 DWG™ 文件所需的一切。

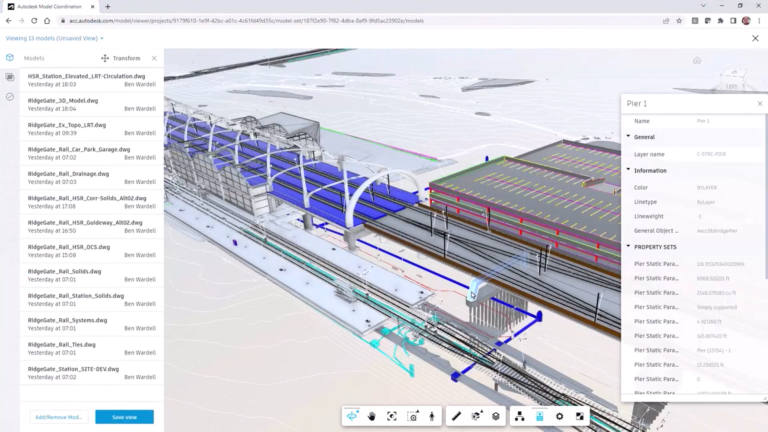

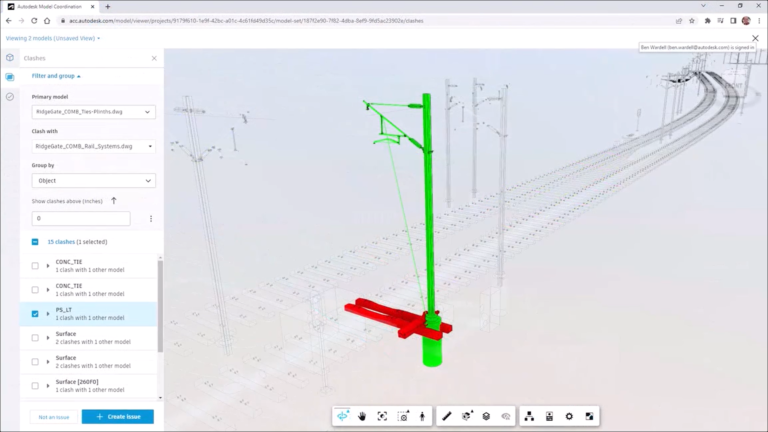

协调模型
将 Navisworks 项目审阅软件协调模型作为外部参照附加到 Civil 3D 图形。 在设计时参考 Navisworks 模型,避免潜在的冲突。利用 Navisworks 的多文件格式支持,将模型导入到 Civil 3D 中。

六、紧密衔接的工作流程
Civil 3D 和 InfraWorks 360
在真实环境中探索概念设计,然后继续进行细节设计

Civil 3D 和 Vehicle Tracking
评估车辆的移动并创建交叉口、环形交叉口和停车场的布局

Civil 3D 和 Revit Structure
增强结构和土木工程设计协作

软件制造商

软件代理商

软件案例

软件客户

软件资讯

软件评论

发表一下对此产品的看法吧~ 我要评价
匿名
单位:—
行业:—
用户数:—
使用时间:—
角色:—

功能:

性价比:

易用性:

总评
2/5
2017-07-24 04:32:01
优点: 可以创建建筑计划和地形调查,还能就现场地形与设计地形之间的体积计算。创建表面的功能也比较好用
缺点: 报错的问题比较难处理,软件的直观性和直接性还有待提升
匿名
单位:—
行业:—
用户数:—
使用时间:—
角色:—

功能:

性价比:

易用性:

总评
2/5
2017-05-30 16:19:55
优点: 数据查询比较方便,可以快速建立实际的表面模型
缺点: 对于地理技术领域的支持度不够
匿名
单位:—
行业:—
用户数:—
使用时间:—
角色:—

功能:

性价比:

易用性:

总评
3/5
2017-03-28 02:24:16
优点: 它不断更新的工具和功能比较实用
缺点: 熟悉需要一定的时间,对初学者来说还是需要培训的
匿名
单位:—
行业:—
用户数:—
使用时间:—
角色:—

功能:

性价比:

易用性:

总评
3/5
2017-03-17 11:14:54
优点: 可以在土方工程和道路布局之间安排微观(不到1m)的基础设施。
缺点: 经常会在关键的时刻崩溃或者是锁定,心塞
