CADstudio Civil Tools

土木工程中各个部件的说明

• 2D文本到3D

自动将2D高程标签转换为相应的高程（Z坐标）
命令csct_txt2z将具有高程（例如125.36或125 36）的所选文本转换为具有真实高程（Z坐标）的3D点，并将文本升高到其各自的高程。您可以使用此工具从外部来源处理旧的2D绘图（DGN，DXF，DWG），并使用它们在Civil 3D中生成数字地形模型。

• COGO从地面点

创建一组COGO积分
命令csct_SurfacePoints从选定的表面创建一组COGO点。当您需要在修改的地形的顶点（节点）中创建点时，它将有所帮助。该工具允许您选择Civil 3D中的曲面，并生成其特殊的COGO分组，然后将其导出到文本文件。

• 改变轮廓的高程

设置真实的轮廓高程
命令csct_chelev将高程分配给一系列折线或线。您可以使用它将一组2D轮廓转换为3D。设置初始高程和轮廓间隔后，将“栅栏”选中的划线或折线移动到各自的高程（Z坐标）。

对齐标签、线性加宽

• 沿着Civil 3D对齐方式创建边缘，并在给定的站点上创建参数扩展
• 命令csct_rozsireni在AutoCAD Civil 3D项目中沿着现有的对齐方式生成参数化加宽（偏移）。

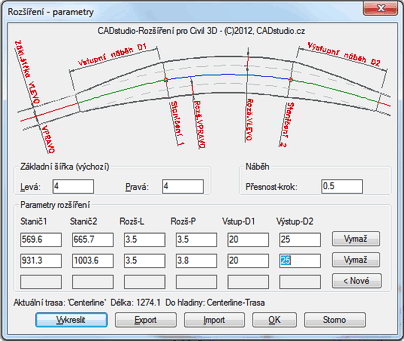

根据CMDDIA变量的设置，启动该功能的基于对话框或命令行的版本。选择对准轴后，可以输入边和偏移参数（初始偏移左/右，锥度精度）。该命令支持多个不重叠的扩展段，其参数如下：

完全扩展的段​​的开始和结束的驻留（位置）
右侧和左侧加宽偏移（宽度增加）的大小
加宽的开始和结束渐变的长度（添加到给定的段长度）
所请求的分段数据可以交互式输入（通过抠图）或数字输入（通过键盘输入值）。您可以编辑应用程序对话框中的数据。段的数量不受限制

生成的对齐边缘是放置在原始对齐层中的折线对象。您可以随后将它们转换为Feature行（命令CreateFeatureLines）。
输入的参数存储在对齐对象中，以便在以后的会话中使用此命令时可以重新使用。您还可以将对齐参数从/导入CSV文本文件（Excel）。您还可以使用Excel（或您的文本编辑器）对参数进行批量编辑。当对齐需要更新时，您将收到通知（反应堆）。
