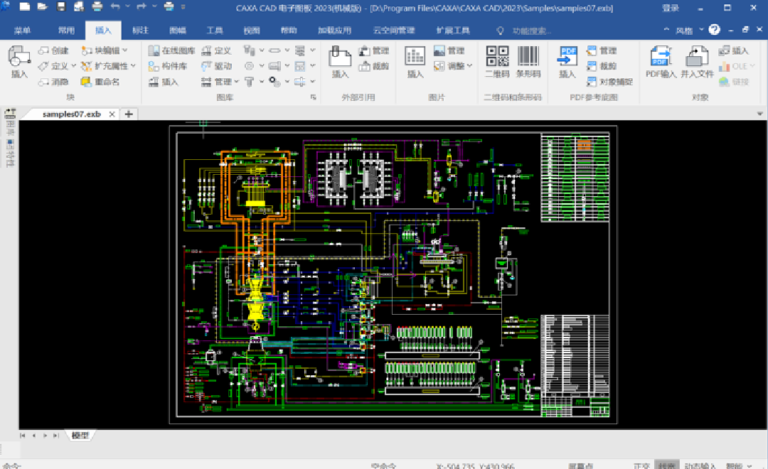

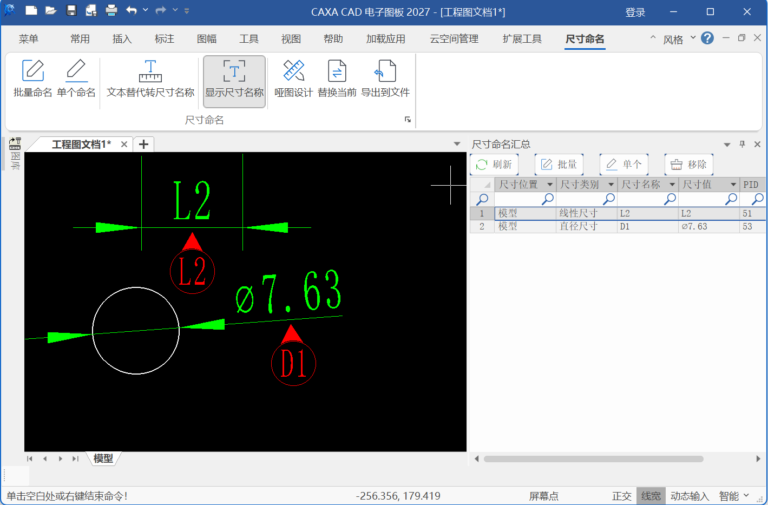

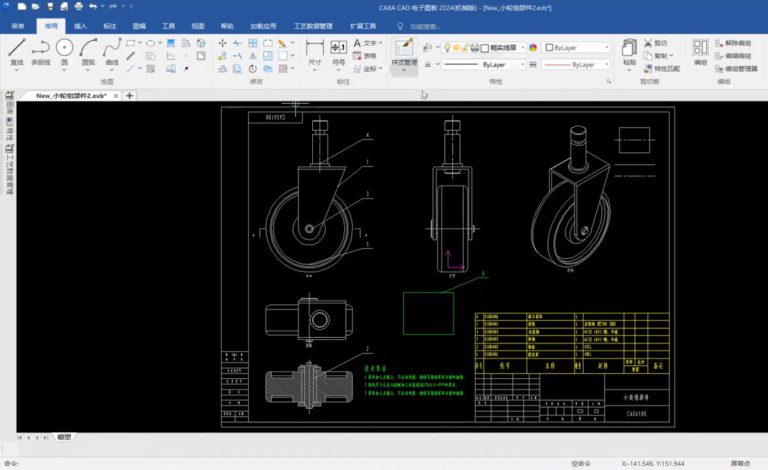

CAXA CAD 电子图板

在一个图纸空间中，支持多个图纸幅面并存绘图。不同图幅内的注释性对象、图幅对象均可使用不同的图纸比例。极大提高多图幅应用模式下的绘图效率。

支持将多个对象创建为一个组对象，选中任意一个组内对象即选中了该编组中的所有对象，并可以像处理单个对象那样移动、复制、旋转和修改特性等操作，提高同类对象的拾取和编辑效率。

针对样条、填充、椭圆、圆弧、多段线、外部引用、文字等对象进行专项优化，提高包含这些对象的 DWG 文件打开速度。

优化较多对象时，鼠标对特征点的捕捉效率，使捕捉和预显的体验更流畅。

选中多段线，鼠标点击特性栏中的当前顶点时，界面会在当前顶点显示 X，以快速定位顶点位置。

支持将多级嵌套块一步打散为普通非块对象，提升嵌套块的分解操作效率。

使用曲线阵列命令时，支持通过立即菜单设置“保留源对象”或“删除原对象”。

绘制圆弧、椭圆弧时，新增支持按住 Ctrl 键可切换弧线反向。

云线功能增加矩形、多边形方式直接绘制，并增加了转换功能，可直线、多段线、圆、圆弧等其他图像对象转换为云线。

编辑多段线时，支持将选中的所有首尾相连的曲线分别合并成完整的多段线，提高复杂图形的合并效率。

绘制点、样条时，均支持从剪切板或文件中输入数据。

双击编辑剖面线、渐变色、填充对象时，支持为这些对象重新创建可以关联的边界。

支持将中心线按自动分层设置生成到所选的图层，包括绘制孔轴、圆、矩形、多段线等对象生成中心线，或已有对象添加中心线。

增加对 GBT131-2006 的支持，并支持通过标准管理切换当前标准。

旋转符号字高之前跟随当前风格，现支持单独设置。

编辑文字时，从剪切板粘贴到当前光标位置时，右键菜单支持粘贴为纯文本，使用光标位置当前的文字参数。

此外，编辑属性定义、填写标题栏的文字时，优化了文字编辑器的位置，所见即所得。

块内属性定义填写了内容，使用“分解属性为文字”分解块，可直接将该内容分解为普通文字。

通过立即菜单选项，能够选项单独拆分出选中序号。

填写明细表时，可选中任一列进行排序，选中任一行进行上移、下移，相关单元格的内容跟随调整。

也可通过“序号重排”将序号一列重新按照 1、2、3…的顺序排序，其他列内容不变。

增加选项控制是否输出隐藏的明细表项。

新增包括锁具、模具、化工行业法兰、船用法兰、压力容器法兰等 200 多项图符，更新560 多项已有图库的数据。

目前图库共计 57 个大类，5500 多项图符。

1、自定义图符时支持设置默认属性

2、插入图符时块名称优化
从图库插入非参数化图符到当前图形中，选中图符在特性面板中可直接显示该图符名称。

3、图库浏览优化
地址栏分级目录可直接点击跳转，也可单击下拉菜单跳转到相应子文件夹。返回父目录时自动定位到之前的所选位置。此外，浏览图库目录时还支持使用鼠标的快捷键前进、返回。

设计中心中不同类型的内容除支持缩略图模式外，增加了列表显示模式。

如通过其他 CAD 创建并插入到 Office 等文档中的 OLE 图形，通过配置后可直接双击后启动电子图板编辑图形。

在 AutoCAD 中复制支持直接粘贴到电子图板中。粘贴到 AutoCAD 中时，可通过调整CopyAsDwg 变量值设置支持的 AutoCAD 版本。

通过调整 CopyCLSID 的值，支持将电子图板图形复制为其他 CAD 的 OLE 对象到 word 等软件中。

通过调整 CopyGenTmpFile值为 1，可将电子图板图形直接复制到 solidworks 草图中使用。

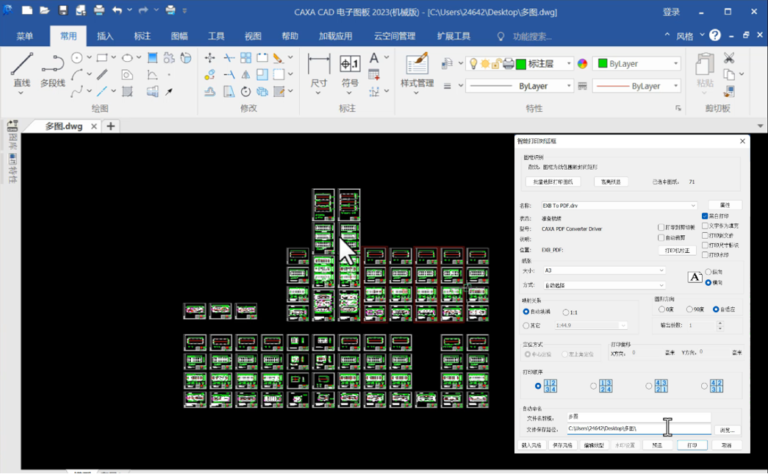

打印时支持设置可打印区域范围。

进行智能打印时，如果选择输出为 PDF 文件，可通过选项将所有图形输出多页到一个PDF 中。

输入 PDF 文件时，可以按住 ctrl，依次选择多页一次输入到当前图形中。

使用 EXB TO PDF 打印机输出 PDF 时，新增多项功能：

1、支持"字体作为填充"，勾选后文字将作为几何图形打印到 PDF 文件中
2、增加 PDFSHX 选项，支持设置使用 SHX 字体输出 PDF 后的行为
3、使用的字体数据支持以子集的方式嵌入到 PDF 文件当中，保证显示的一致性
4、新增“PDF 打印结果在阅读器中显示”控制选项，打印 PDF 文件后使用默认的阅读器打开
5、新增“创建图层信息”选项，打印的 PDF 文件中支持创建元素对应的图层信息

提升 EXB TO PNG/JPG/TIF 打印输出图片的质量。

选中插入的图片后，支持通过增加的中间夹点进行不等比例缩放，将光标悬停到任一夹点上，可以通过弹出的菜单使用该夹点创建裁剪边界或缩放。此外，优化了图片操作过程的体验，减少卡顿。

支持直接选择块导出表格。

气泡标注支持直接按 Delete 删除，其他序号自动重新排序。

增加了全新比较模式，重点优化了对 DWG 文件中几何数据的比较效果。

新增“CTAB”命令，支持点选或输入布局名称切换当前绘图空间，提升布局较多时的切换操作效率。

支持设置文件列表中所显示的最近使用文件的个数。

打开动态输入，并且光标悬停在曲线的夹点上时，会以当前夹点为基点显示曲线当前段的信息。

自定义键盘命令、快捷键命令时，新增搜索功能，可快速查找定位到对应的功能。

新增命令行方式设置系统选项，可以设置光标状态、选择集模式、文字镜像方式等参数。目前支持命令包括：CursorSize、BigCursor、WinCursor、DragDelayTime、PICKADD、PickStyle、GroupDisplayMode、MIRRTEXT 等。

增加独立的 CxResetCfg.exe 程序，支持将电子图板重置为初始安装状态。使用此程序时建议备份自定义数据如图库、技术要求、模板等，并关闭所有正在运行的电子图板程序。

默认简体、繁体、英文三个语言包全部安装，并支持配置切换当前显示语言。

在程序异常时自动保存所有打开文件，减少数据丢失。

保存 EXB 文件后增加校验，及时发现存储错误。

EXB 浏览器中增加“打印”功能，可直接打印打开的 EXB 文件。

1、浏览组件支持直接从内存中加载文件，提升文件安全性

2、解决 Win11 下画图闪烁等重点兼容性问题
