CAXA电子图板教程

简单操作

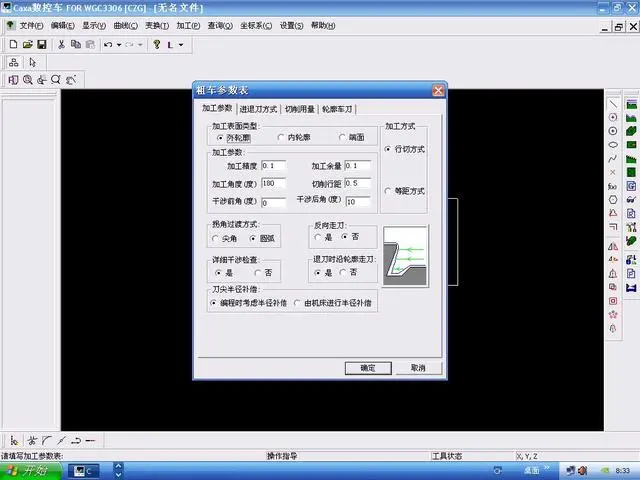

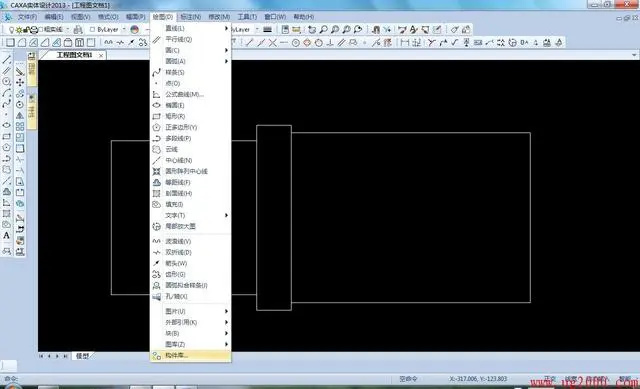

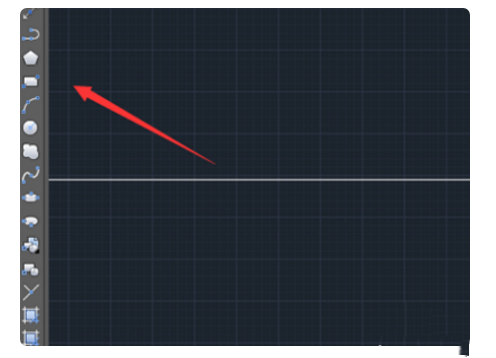

1.首先在绘图的区域在最侧的那一列，选择需要用到的绘图工具，接下来就是对图片进行编辑，想镜像，阵列，旋转，复制等等。

在caxa自带的一些数据库里面，直接调用一些零件或者一些工艺。然后在界面的上方，这一排主要是对同样进行标记的去，这里有标他的倒角，粗糙度，引出说明，基本尺寸等等。

2.之后就是调整图像的大小，对图样的图层进行设置，方便操作者快速的选取需要的线条，或者对一类型的线条进行颜色字号类型的更改，对图样的图框明细表标题栏进行设置。

3.最后是软件界面右上方对视图方面进行操作，比如说是生成剖视图，移动、打散等等。

怎么用CAXA电子图板画电气原理图？

1、首先打开CAXA，进入到模型模式。

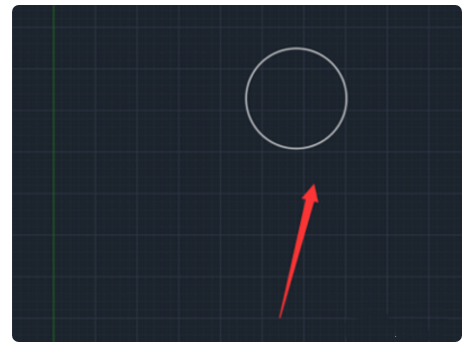

2、然后使用绘图工具，去绘制电器元器件，将没有的都绘制出块。

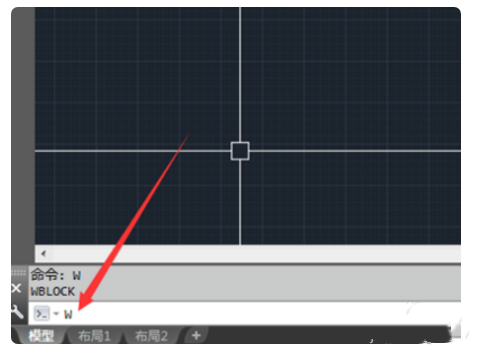

3、然后选中绘制的电器元器件，输入W命令，点击回车。

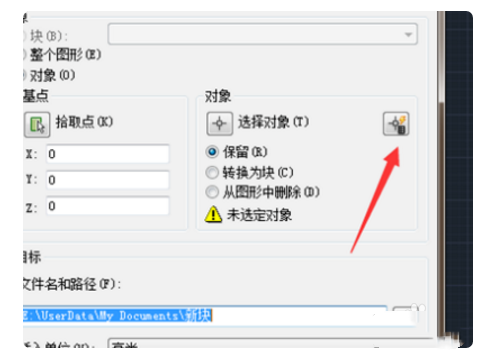

4、然后在弹出来的窗口，点击选择对象按钮，选中一下元器件。

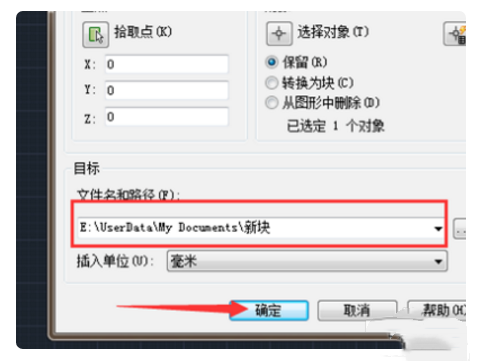

5、之后设置好保存的位置，以便一会使用，点击【确定】按钮。

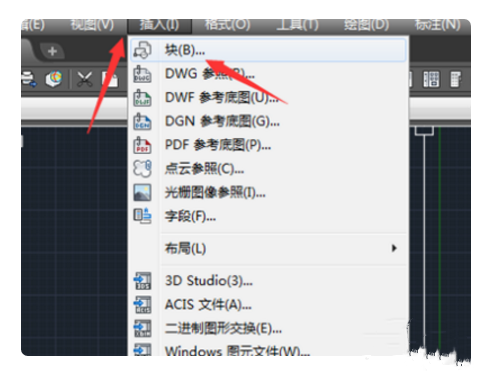

6、然后点击CAXA界面上方的【插入】，在弹出来的选项，点击【块】。

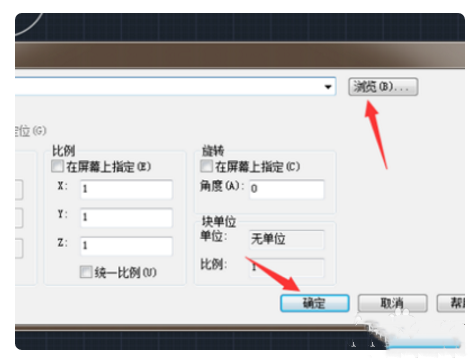

 7、之后会弹出来插入窗口，选择要插入的块，也就是电器元器件，可以输入块的位置，也可以去图里面调整，点击【确定】。

8、最后将所有的电器元器件插入，并绘制好线路，就可以在CAXA里面画电路图成功，如图所示。

 常用功能操作教程

1.CAXA电子图板技术要求使用方法

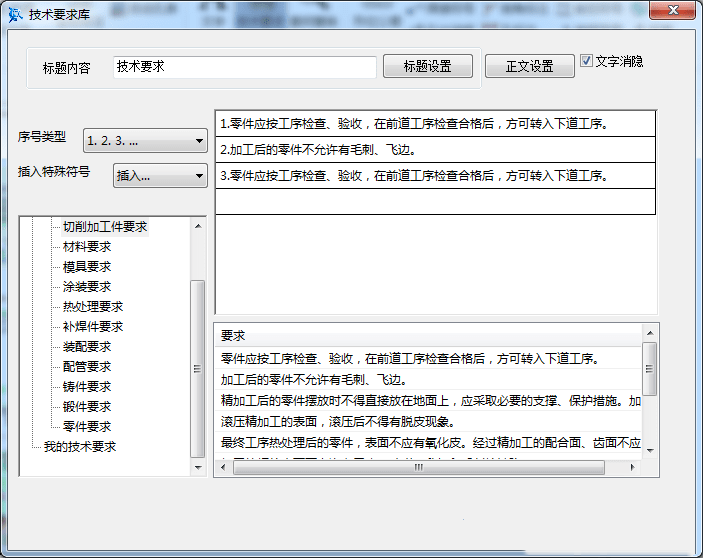

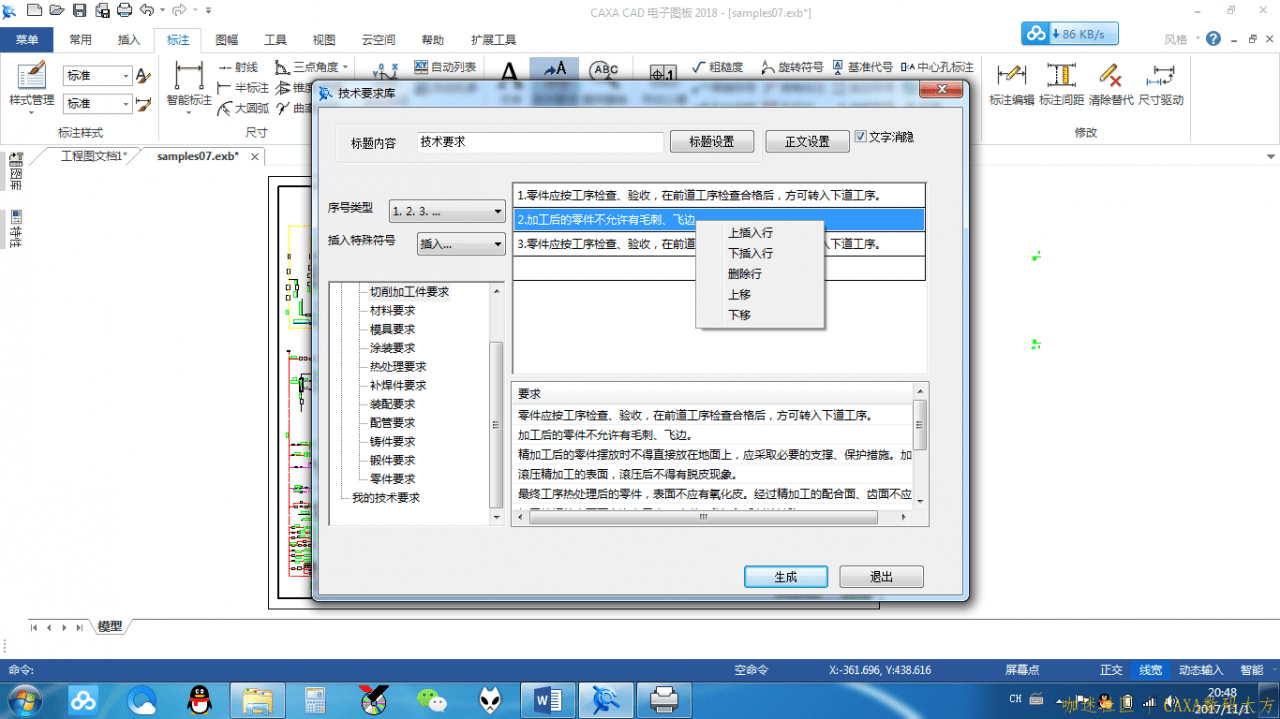

CAXA电子图板技术要求库提供了丰富的常用技术要求，打开CAXA软件自带的技术要求库，在下方双击鼠标左键即可添加到上方编辑栏。序号的类型支持1.2.3、*、无序号等三种方式。在上方编辑栏的任意一行处按鼠标右键，可以进行行的上移、下移、删除等操作。

2.CAXA CAD图零件序号球标加圆圈的方法

CAXA CAD电子图板中，需要零部件引出序号为球标形式时，只要填写@+序号，就可以生成序号与明细表编号都带圈的项目。

如果只希望序号带圈、明细表不带圆圈，则可以使用$+序号的方式

3.CAXA CAD图形位公差标注方法

形位公差，又名几何公差，在CAXA CAD中，用以下方式可以调用形位公差功能：

（1）单击“标注”选项卡中“形位公差”按钮；

（2）单击“标注”主菜单“形位公差”按钮；

（3）在命令栏输入fcs。

在弹出的“形位公差”对话框中选择公差代号并设置各项参数后，单击确定按钮，在立即菜单中选择水平标注或者铅垂标注，然后根据提示拾取标注元素并输入引线转折点后，即完成形位公差的标注。

利用对话框，用户可以直观、方便地填写形位公差框内各项内容，而且可以填写多行，允许删除行的操作。

4.CAXA CAD尺寸标注插入特殊符号的方法

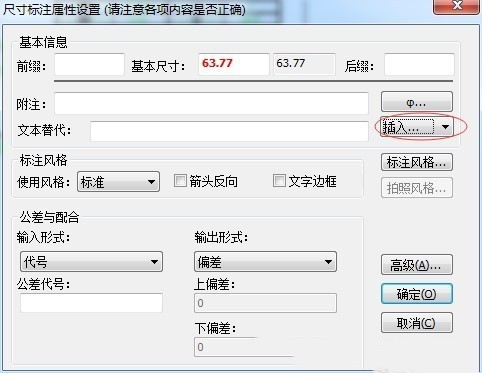

尺寸标注时经常会遇到要插入特殊符合，如“直径Ø”，”角度º”等，CAXA CAD 电子图板的文字编辑器以及常用的标注功能都提供了“插入”功能；插入方法见下图：

可以插入下图所示的各种常用特殊符号：

使用技巧

        1. 选择自己喜欢的绘图区颜色

         选择自己喜欢的绘图区颜色，可以减轻绘图者眼睛的疲劳度，可以激发绘图者的创作灵感及创作热情，提高绘图兴趣。

　　1.1 用鼠标左键单击主菜单中的“设置”，选择下拉菜单“系统配置”→“颜色设置”，可以改变当前绘图区及光标的颜色。

　　1.2 用鼠标左键单击属性条“层控制”，再左键双击其中的“颜色”，可以选择各绘图层的颜色，使所绘图形五彩缤纷。

　　2. 确定已知圆的圆心和未知圆的圆心

　　2.1在点的捕捉方式为“自由”的状态下找圆心，必须利用特征点菜单，即在输入点状态下，按下空格键，就会在屏幕上光标处弹出捕捉菜单，从中选择圆心，然后左键单击已画出的圆或圆弧，圆心即会高亮显示。当然利用“智能”状态找圆心非常简单，但有时必须利用前者。

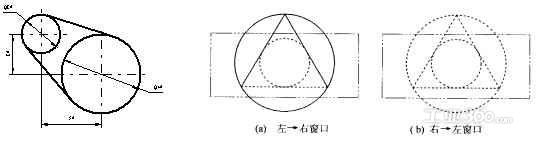

　　2.2 使用F4功能键定圆心。如图1所示，若寻找 40圆的圆心，可在“圆命令”下键盘输入F4键→指定参考点→输入相对直角坐标@30,-20后按回车，即可找到圆心的位置。其它方法没有此法简单。

　　 3. 元素的拾取及删除方法

　　3.1 元素的拾取可采取“单点拾取”和“窗口拾取”两种方法。“窗口拾取”有两种方式：“左→右窗口”和“右→左窗口”，后者拾取效果最好。

　　3.2 元素的删除有三种常用方法

　　3.2.1 使用常驻菜单中“删除”。左键单击“删除”→拾取元素→右键确认。

　　3.2.2 拾取元素→右键→删除。

　　3.2.3 拾取元素→Delete键，即可删除。

　　4. 用样条线画轴的断裂线，如何填充剖面线?

　　将点的捕捉方式选择“导航”方式，选择细实线当前层，用样条线从1点画至2点时，单击右键终止当前命令，然后从2点开始再画样条线。这样操作才能填充上剖面线，否则不能。如图3所示。

　　 5. 改变线型常用的三种方法

　　5.1 通过属性条“选择当前层”改变线型;

　　5.2 通过主菜单“编辑”→改变线型→拾取元素→单击右键→设置线型，来改变线型;

　　5.3通过“拾取元素→单击右键→属性修改→线型”， 来改变线型;

　　6. 直接键入特征点关键字实现单点捕捉

　　直接键入特征点关键字实现单点捕捉，可以节省绘图时间，提高绘图速度。与利用“空格键”相比，绘制图1中的两条切线可以省四步。

　　7. 特殊尺寸标注方法

　　7.1 在标注两点间的距离或如图4所示的直径时，直接利用“智能”点自动捕捉不能实现，必须使用单点捕捉，即使用“空格键”中的交点标注。具体方法是：工程标注→尺寸标注→基本标注→输入空格键或直接输入特征点关键字I→左键单击交点1→左键单击交点2，即可标出尺寸。

　　7.2 在标注M12、10×45°、45%、3×￠20等尺寸时，必须使用人为干涉的方法，即改变立即菜单中“尺寸”一项的参数，并用%d、%%、%c分别代表°、%和￠，可用小写字母x代表乘号或在软键盘中查找乘号。

　　8. 将零件图组装成装配图的方法

　　先用“粘贴”命令将零件图粘贴在空白绘图区，并将零件图先生成“块”，以便以后使用‘块消隐“命令隐去多余的图线。然后利用”平移“中的”两点平移“将零件图平移到要装配的位置。

　　9. CAXA 电子图板与Word 的图文转换

　　由于需要，我们经常将CAXA 电子图板绘制的图形调人Word文档中。采用的方法是：在CAXA 电子图板中用“窗口拾取”的方法拾取图形，然后“复制”，将其“粘贴”到Word文档中。但发现粘贴过来的不仅有图形，图形周围还有一片空白区域，占据Word文档较大空间。解决此问题有三种方法：

　　9.1“复制”前将图形平移到绘图区的边缘，可以缩小空白区域的面积。

　　9.2“粘贴”到Word文档后，采用主菜单“格式”→对象→设置对象格式→图片→调整“左、右、上、下”的数值。

　　9.3“粘贴”到Word文档后，单击图形以显示图形文本框，再使用Word文档主菜单中的“视图”→工具栏→图片→裁剪→拖动图形文本框中间位置或四角位置。切记不能直接拖动图形文本框中间位置的箭头，此方法会使图形变形。
