AutoPIPE

1、基于对象的独特图形用户界面
AutoPIPE 采用的 OpenGL CAD 图形用户界面非常方便用户创建和修改管道应力模型。用户只需点击图形模型即可插入、修改或删除管道支撑、载荷或组件。每次操作后，模型显示会自动更新，即刻反映所做的修改。使用 AutoPIPE 图形选择选项，用户只需发出一个命令，便可在整个范围内的节点上插入、删除或修改组件、支撑、管道属性、温度/压力或其他参数它还可以利用图形化范围选择来执行剪切、复制和粘贴操作。另外，用户还可以使用交互式网格状电子表格（如Excel）对输入数据进行快速检查、排序或更改。AutoPIPE 容许多达 99次撤消/恢复操作，方便您更正错误，并可以执行“假设”分析或者快速切换多种设计 方案。

2、适用于各种管道环境的高级分析功能
AutoPIPE 具有许多独特的功能，并附带了 25 种国际管道规范，广泛适用于诸如工厂、电力、石油天然气、核能埋地管线、海上 FPSO（浮式生产储油卸油）平台和海下管道等行业领域。高级 AutoPIPE 功能包括内置波载荷、埋地管线分析、夹套管、动态载荷、正交各向异性玻璃钢 (FRP/GRP) 和 HDPE 塑料管道分析。还有一些其他功能，包括热分层或弯曲、热瞬态、管道/结构相互作用、具有封闭时间和减压阀装置的流体瞬变分析、具有支撑间隙和摩擦以及夹套管的高级非线性载荷排序。使用 AutoPIPE Nozzle，可进行符合 WRC 107、WRC 297、PD 5500、KHK、API 650 的局部应力计算。

3、与 ProjectWise ® 、STAAD.Pro、SACS、CAE 及 Plant DesignCAD 应用程序交互
AutoPIPE 提供了一种真正集成的管道与结构分析设计。它能自动转换管道支撑载荷，并能与 STAAD.Pro 及 SACS 相互之间导入/导出完整结构，从而可以节约数周的设计时间，并能提供更安全、更切实可行的工程设计。将设计师在 AutoPLANT ® 、PlantSpace ® 、OpenPlant、Intergraph PDS ® 、SmartPlant ® 、CADWORX ® 、SolidWorks ® 、Inventor ®、Plant 3D、CATIA ® 和 Aveva PDMS ® 中完成的三维工厂设计 CAD 模型导入AutoPIPE ® ，可以节省数百小时工时并确保得出准确的管道应力模型。

AutoPIPE 为用户提供与 Caesar II 的完全读/写数据互用性，其模型和数据可由 Bentley Navigator 或 MicroStation ® 读取，与任何 CAD 模型相结合，可以支持较早做出工程决策、执行三维热碰撞检测并减少设计迭代次数。AutoPIPE 还可以生成带有自定义数据和注释的完全标注尺寸的轴测图，从而向工程师突出显示管道应力的变化。此外，AutoPIPE 与ProjectWise 集成，让您可以针对大型项目的工程与 CAD 数据文件展开全球协作。

4、分析结果的图形化评估
对系统进行分析后，用户只需单击图形模型，就能即时查看应力、位移、受力和力矩。结果采用各种颜色呈现，并会显示一些弹出窗口，因此用户可以迅速找出并检查关键区域，而不必审查大批量输出数据。屏显结果网格可以呈现多达 1,000 个载荷组合，因此用户可以对尽可能多的结果值进行交互式筛选、排序和打印。

5、质量保证
AutoPIPE 严格的质量保证计划已通过了多项核与核设施采购事务委员会 (NUPIC) 审核，符合 10CFR50 App.B、ISO9001、CSA N286.7-99、ASMENQA-1 和 ANSI N45.2 等标准，为 AutoPIPE 赢得了“高品质”的美誉。 AutoPIPE Nuclear 功能可为非常重要的安全管网提供符合 ASME Class 1、2 或 3 的设计。

AutoPIPE 可以分析各种复杂管道系统：如地下管道(Buried Pipeline)，波浪荷载(Wave Loading)，水(或蒸气)槌效应(Water Hammer), FRP/GRP 管道，管道与钢结构交互作用等。AutoPIPE 具备面向对象的图形技术及动态表单式(Spreadsheet)的输入和分析结果，其高阶分析能力是其它软件无法比拟的。

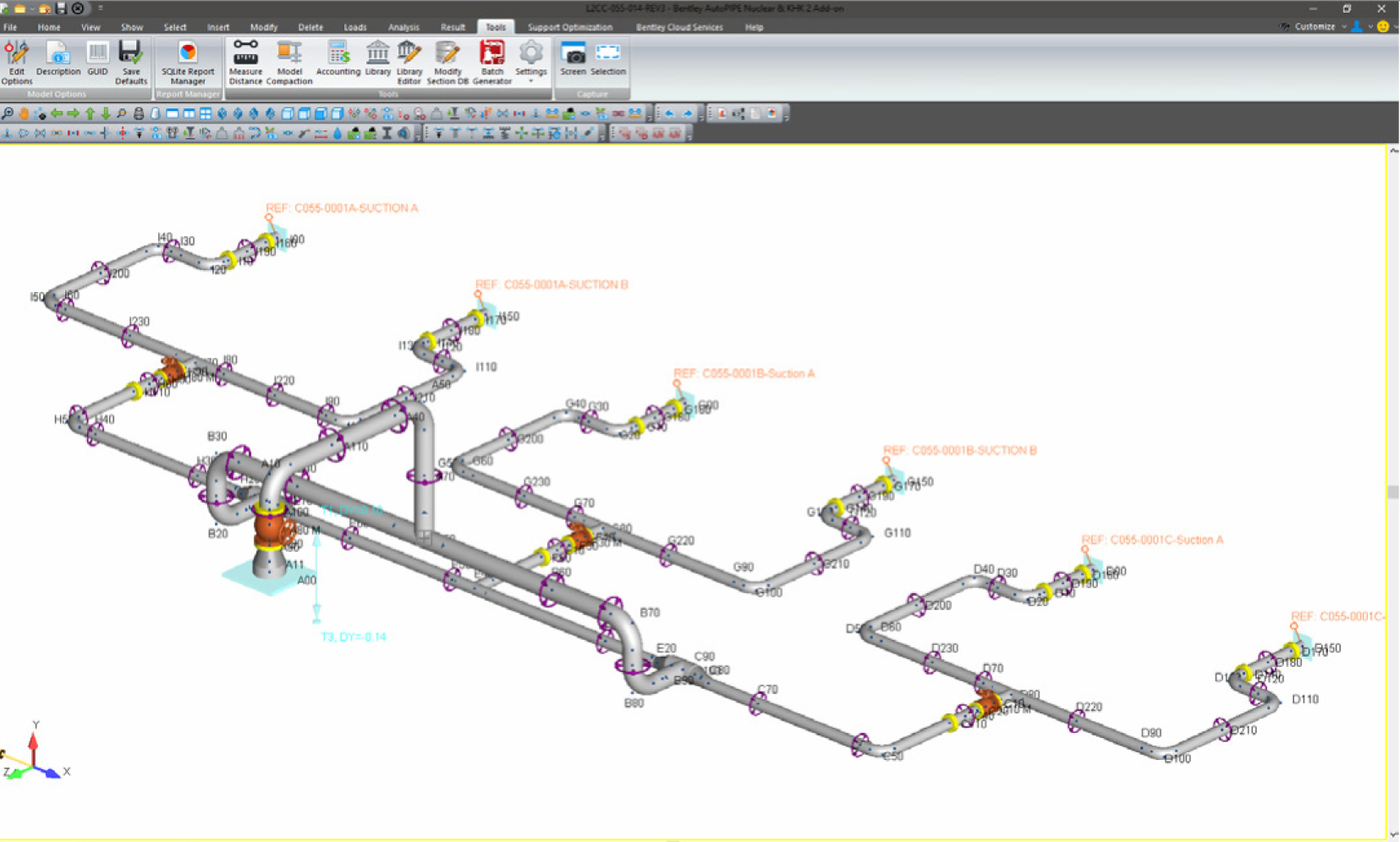

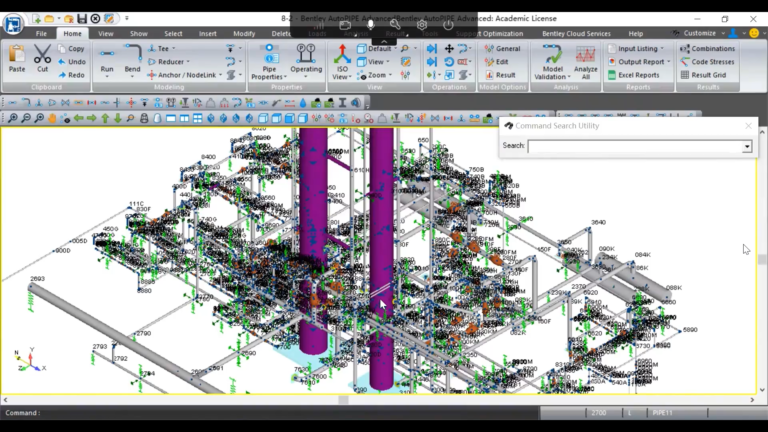

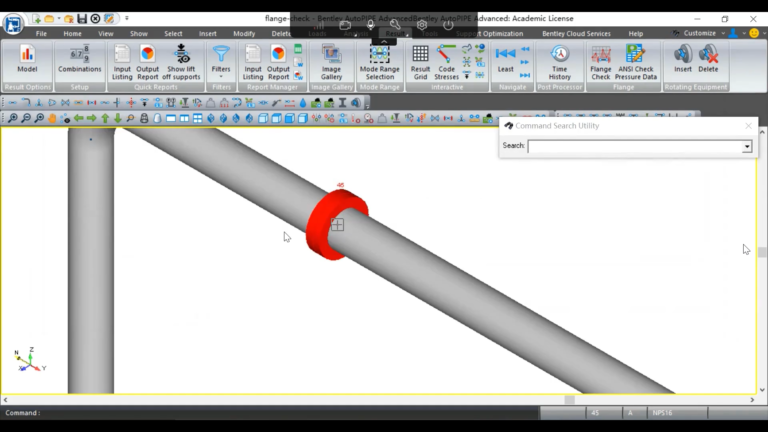

直觉式的使用者界面

直觉式的使用者界面在管道系统的建立及修改时可以节省许多时间。当点取一个图形物件时，您可以随时插入、修改或删除一个管件、管支架或一个荷载。任何一个修改动作后屏幕上的图形会立刻更新。利用 AutoPIPE 的多图形选取方式，您可以同时插入、删除及修改多个管件、管支架、管件属性、温度及压力。您也可以选取一个范围内的管道并用Copy/Paste方式来执行拷贝工作。除了标准的图形输入界面外，AutoPIPE 也提供表单式的输入，且两种输入方式可以同时作用，及时更新。在表单里，各种物件及荷载可分别归类于不同的表格并可以依大小(如管径或长度)来排序，如此您可以快速检验输入的数据是否正确。此外 AutoPIPE 具备 99次 Read/Undo功能，可以实时回复先前的操作。

高阶分析能力

AutoPIPE 提供高阶分析功能，包括地下管道、海上 FPSO 平台、立管分析、海底管道分析以及动态荷载、非线性约束力(nonlinear restraint)等。此外AutoPIPE 也具备局部应力计算 (Local Stresses)、时间变化动态分析 (Time history)、流体瞬态变化、减压阀计算、支吊架缝隙及摩擦力计算、夹套管计算(Jacketed Pipe)等功能，并提供多达25种管道规范。

图形化的分析结果

经过分析后，您可以点取图形上的任一物件来读取它的应力、变形量、力(Forces)及力距(Moments)。此外 AutoPIPE 会以颜色来表示管道的应力分布，让您很快知道应力集中趋势，以节约读取大量报表的时间。AutoPIPE 支持超过 500 种的荷载组合，您可以利用对话框方式来过滤、排序及打印出更大值并以表单格方式(Grid)显示于屏幕上。 （图形可点击放大）

与其它 CAD 系统的界面

AutoPIPE 可以读取 Bentley OpenPLANT, PlantSpace, Intergraph PDS 及 Aveva PDMS的模型数据。如此可以节省模型建立的时间并确保分析模型与 CAD 模型的资料一致性。AutoPIPE 与 OpenPLANT 具有双向界面，经由AutoPIPE 分析后，模型的修改也可以更新至 OpenPLANT 的 CAD 模型。

品质认证

AutoPIPE具有严格的品质认证程序，AutoPIPE已经通过许多国际独立组织稽核，如10CFR50 App. B, ASME NQA-1, 及 ANSI N45.2标准，AutoPIPE也是少许通过并被允许使用于核电安全分析的软件。

Bentley AutoPIPE软件包括静态和动态条件下管道应力计算，管道支吊架设计，设备管嘴荷载分析等功能。 AutoPIPE早在1986年就开始引领行业内的技术潮流，并且是通过了严格的核安全认证审查的管道分析软件，数十年间在中国已有众多用户。

AutoPIPE专为工业管道系统设计所开发，应用标准的Windows技术，包括面向对象的可视化图形界面和CAD接口界面来快速方便的建立管道及其附属的钢结构模型。

管道法规

ASME B31.1, B31.3, B31.4, B31.8

ASME Sec. 3, Class II & III

European Standard Metallic Industrial Piping EN13480

B31.4 Offshore, B31.8 Offshore & CSA_Z662 Offshore

加拿大 CAN/CSA–Z662

英国标准 BS 806, BS 7159 (GRP piping code)

法国 RCC-M and SNCT、瑞典管道法规 (SPC) Method 2

挪威 Det Norske Veritas (DNV) and TBK 5-6、荷兰 Stoomwezen D1101

日本 KHK, MITI class 3 and General Fire Protection code

动态分析

时程动态分析并结合了减压阀，流体瞬态变化的水槌效应

模型振型及自振频率(Natural Frequencies)

Harmonic 荷载分析（可直接导入管网脉动分析软件PULS中振动力）

Response Spectrum 及 Shock Spectra

NRC Spectra and code case N411

NUREG. CR-1677 Benchmark

分析功能

计算多个风力(Wind)、地震(earchquake)、热膨胀(thermal)及动态荷载

依照ASCE及UBC规范，自动生成风压系数(Wind Profile）

水压测试(Hydrotest)可以自动把弹簧转换为刚性约束力，并提供保温开关选择

水槌分析

自动弹簧选择(根据17家弹簧厂家,包括西北电力和华东电力弹簧库数据)

精确的非线性支吊架间隙(support gap)及摩擦力(frication)分析

非线性管道/土壤作用力(地下管道)

海底管道应力分析

夹套管(Jacketed Pipe)分析

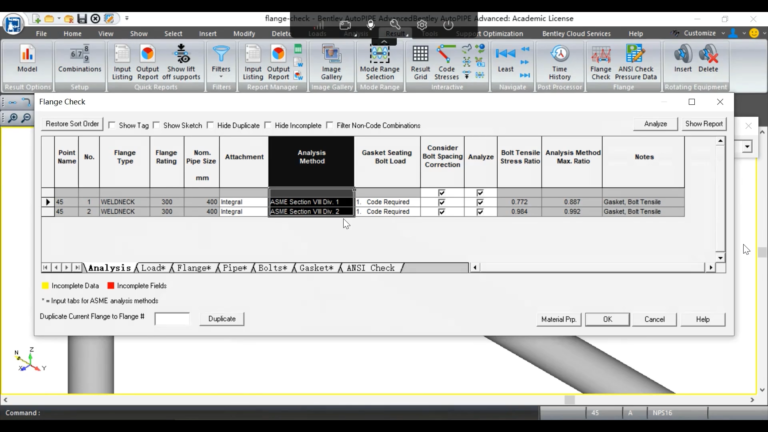

根据 ANSI B116.5 的法兰荷载分析

根据 API 650 App. P, ASME class 1, WRC 297 and Biljaard methods 来计算管嘴挠性

分析结果

时程动态分析并结合了减压阀，流体瞬态变化的水槌效应

点取图形上的任一物件来读取它的应力、变形、 力及力距

全新的表单格可以以对话框方式过滤、 排序分析的结果

可以采用自动或手动方式设定荷载组合(Load combinations)

无需建立管道中间节点也可以计算出更大应力值

针对API610, NEMA，API617及使用者自定的转动设备的评估

最小/更大荷载报表

可以输出管嘴的荷载力至WinNOZL以计算局部薄壳应力(Local shell stresses)

可以根据使用者定义的过滤条件，依颜色显示分析结果

可以依据应力值、变形量及荷载力等条件来设定所需输出的报表
