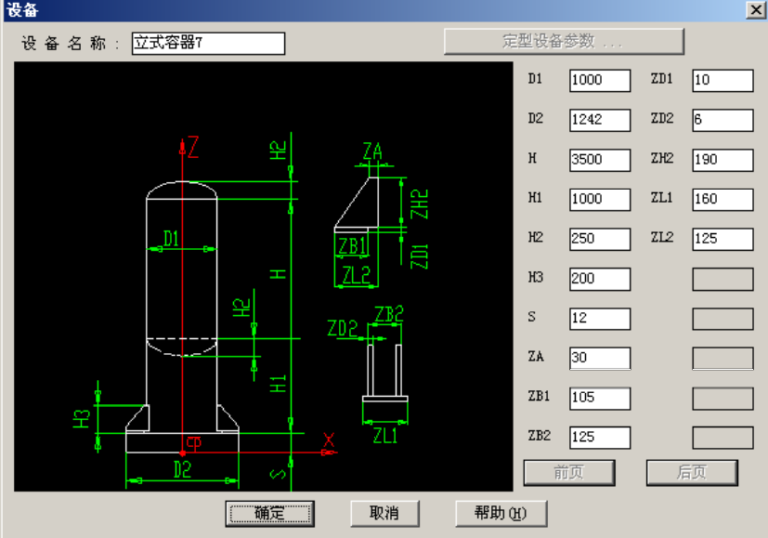

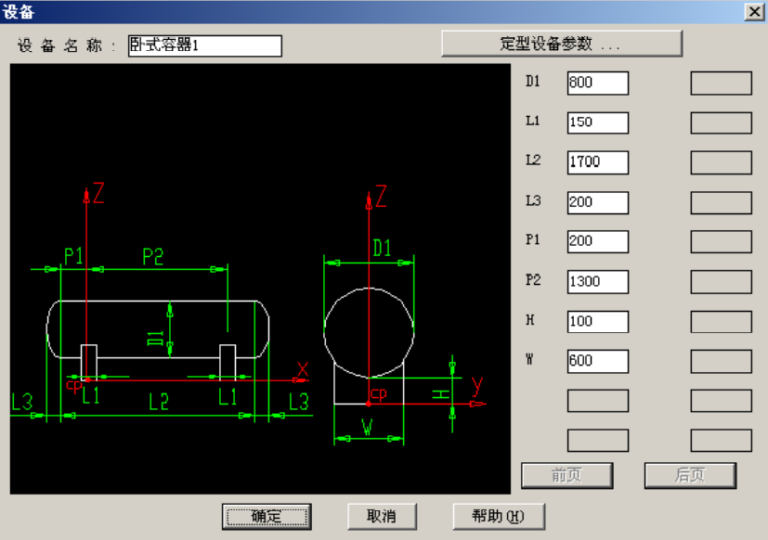

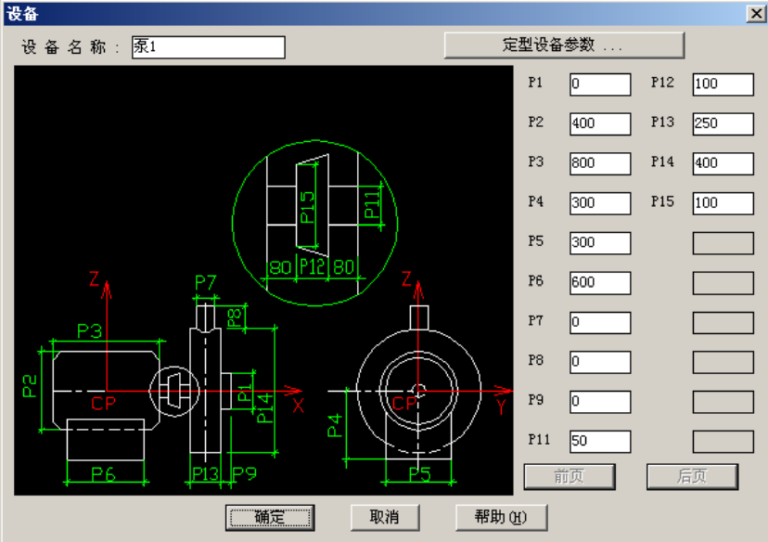

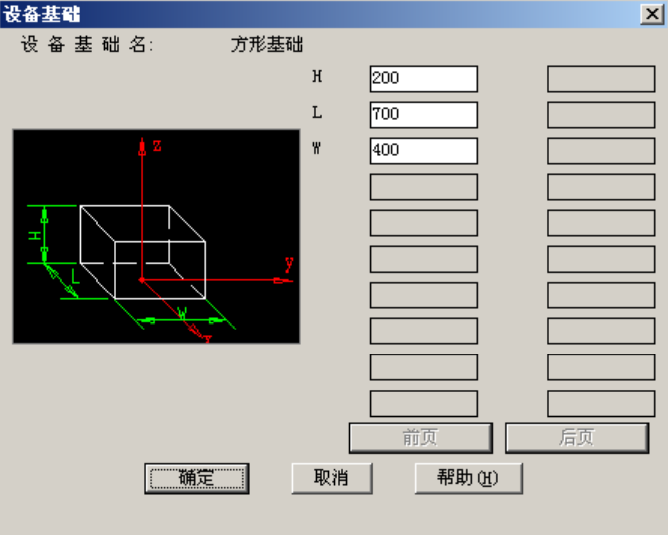

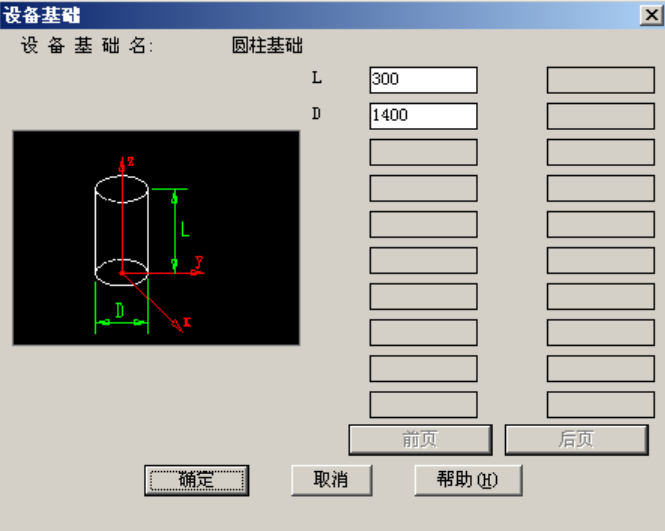

PDSOFT 3DPiping （三维管道设计与管理系统）提供强大的三维工厂管道设计功能，对流程工厂工艺配管专业详细设计的全过程提供强有力的支持。PDSOFT 3DPiping可运行于Windows 2000、Windows XP、Windows Vista以及Windows 7，Windows10等主流操作系统，以AutoCAD 为图形平台。应用领域涉及石油、石油化工、化工、油田、燃气热力、医药、核工业、纺织、轻工、钢铁、油脂工程等众多行业。
最新更新1）支持最新操作环境
操作系统： Windows 7、Windows 10 64 位。
图形平台： AutoCAD 2018、2020、2022，中望CAD2021、浩辰CAD2021、2022。
2）支持大模型功能
模型体元合并：
优化管子管件、元件、设备、支吊架体元组合方式，化零为正，增加总体承载量；
图形数据优化：
优化图形数据，与模型体元优化相同，用最少的体元标识独立模型，增加总体承载量。
两大优化方向，减轻模型压力，直逼图形平台最大体元承载量。
管线条数：范围值 5000-10000 条
三维支吊架：包含。
3）平面图出图效率优化
优化平面图出图速度，整体出图效率提升94.5%，执行效率提升18.27倍
优化全图自动标注下效率，较之前版本提升70%
4）模型树优化
本次升级，对模型树进行整体优化，主要方向有如下三方面：
模型树自动更新
用户创建模型之后，无需手动刷新，即可将模型数据显示在模型树对应的节点上
模型树打开速度优化
更改原有的模型树节点显示算法，采用图层抽离算法，减少不必要的搜索浪费，提升模型树打开速度；
模型树显示与隐藏速度优化
采用最新模型处理算法，提升模型显示与隐藏速度300%；
5）界面优化
统一界面图标风格，页面更加清爽简洁；
元件选择侧边栏，配合可视化交互，提升用户建模效率；
(1) 可视化交互
布管、布置元件、布置设备过程中，实时显示预安装模型，并且随着鼠标移动实时变换长度、角度、距离等数据显示。通过可视化交互功能，让建模过程更加直观。
(2) 快速夹点
在设备管嘴、元件、管子端口处均存在快速布管夹点，使用“布管夹点”，无需捕捉点，即可快速布置管线；
在元件，管子模型体中心，存在快速移动夹点，使用“移动夹点”，可直接移动模型至目标位置，配合可视化交互，提升交互体验
在阀门模型上方，放置一个快速改变阀杆夹点，通过使用该夹点，可以方便的调整阀门阀杆方向
(3) 可视化自动布管
当需要连接两端管子时，通过可视化自动布管，选择要连接的端口，即可生成一个可视化路径框，用鼠标选择路径即可实现自动布管。
(4) 优化AL
在原有的基础上，将AL分为点对齐与增量值两种方式，并改为对话框方式进行操作。点对齐方式下，确定斜管与目标管对齐的方向，选择X、Y、Z，选择目标管段上的一点，实时显示出对齐成果，减少用户失误率。
增量值方式下，输入管子在X Y Z方向上的投影值，确定之后，斜管延长到目标位置。
(5) 新增图形平台
在原有图形平台基础上，增加国产浩辰CAD平台，支持版本为2021、2022版
(6) 新增标准库
GB14383-2021
GBT 13663.2-2018-管子
HGT21547-2016
SHT 3404
GB_T 5782-2016 II六角头螺栓
JB-2009（截止阀、止回阀、蝶阀）
ITEM_HUASHENG_PDP30_20220322
ITEM_02S403_PDP30_20221019
(7) 新增支吊架
新增HG/T 21629-2021标准
产品特点1. 图形平台：PDSOFT 3DPiping V3.0可运行于AutoCAD 2004-2012平台。
2. 操作系统：PDSOFT 3DPiping V3.0可同时支持32位和64位Windows操作系统。
3. Unicode数据库：V3.0以前的版本无法很好地支持繁体或其它字体的输入和处 理，V3.0支持 Unicode字符集的数据库，解决了多字符集和国际化的问题。
4. 异形元件：异形元件是指任意形状的元件，V3.0支持各种特殊件，如异形三通、异形四通、五通、六通、H型管等，使得复杂管件均可以按普通元件如弯头、三通的方式进行建模。
a) 异形元件可以参数化，任意端口均可以继续布置管道。
b) 支持变径、变等级、移动、删除、复制、镜像等编辑。
c) 可进行材料汇总
d) 可自动生成ISO图，生成ISO图材料表。
5. 环管设计：V3.0可以像直管一样设计环管，使用环管。
a) 安装简单，包括圆弧形环管和螺旋形环管。
b) 可在环管上插入分支和元件。
c) 可按管子进行材料统计
d) 可生成ISO图和材料表。
6. 组合件设计：为了提高设计效率和规范化设计过程，V3.0提供了组合件设计功能。允许用户对常用的组件如放空、放净、阀组、蒸气分配站、蒸气冷凝站等进行组合定义，一次插入。
a) 参数化的组合件，提高复用率
b) 可定制组合件及安装约束
c) 可自动进行分支处理
d) 可自动进行端面匹配
