CADWorx Plant Professional 三维工厂设计系统

1、功能齐全

CADWorx Plant Professional包含建筑结构建模、管道元件库、管道等级、设备、钢结构、管道、HVAC等功能模块，并可以一键自动生成单线图、平立面图、管道材料统计表以及漫游校审。相对于工程公司来讲，可以完全实现项目中的交付工作。

2、易学、易用、易维护

CADWorx系列软件是基于AutoCAD & BricsCAD平台开发的产品，实现了与AutoCAD & BricsCAD的完全兼容，对于普通用户，无需具备数据库知识，无需具备三维设计经验，经过短期培训即可掌握；对于系统管理员，只需具备简单的数据库知识，维护工作量极小；标准Windows界面，只是在AutoCAD & BricsCAD上加了一栏菜单，工程师们可以很快的熟悉界面。完整的培训体系及培训资料使得用户在经历几天的培训之后可独立建立管道元件库、管道等级，创建设备、钢结构、管道模型，并且自动生成单线图、平立面图和管道材料统计表。

3、完全兼容AutoCAD & BricsCAD命令

CADWorx Plant Professional是基于AutoCAD & BricsCAD平台开发的三维工厂设计软件，实现了与AutoCAD & BricsCAD的研发进度一致，CADWorx Plant Professional中可以使用AutoCAD & BricsCAD中的对象捕捉、极轴追踪、复制、粘贴、镜像、旋转等等所有命令，这就对创建三维模型提供了便利。在设备、钢结构、管道模型较多，相似性较大时，AutoCAD & BricsCAD的复制等命令可大大节约建模时间。

4、工程建模效率的提高

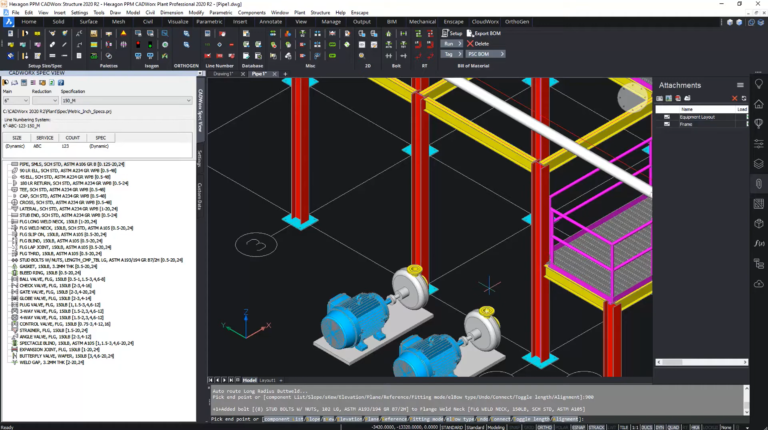

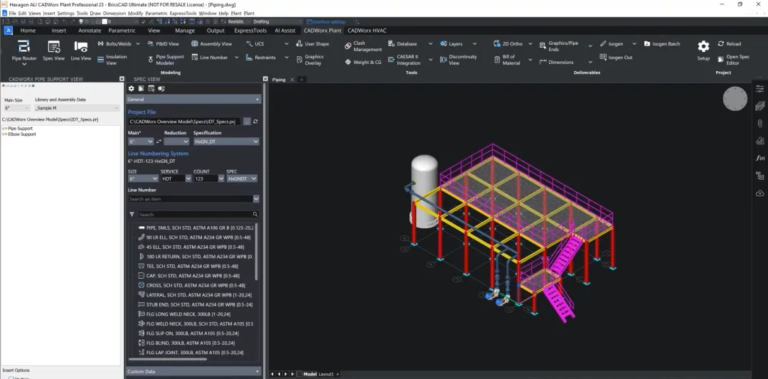

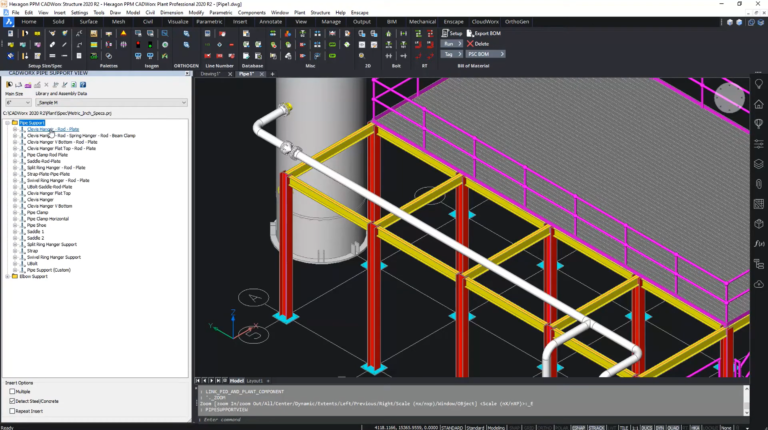

·高效、详细的结构建模功能，用户可以非常简单便捷的创建项目所需的结构模型并与其它专业模型进行碰撞检测

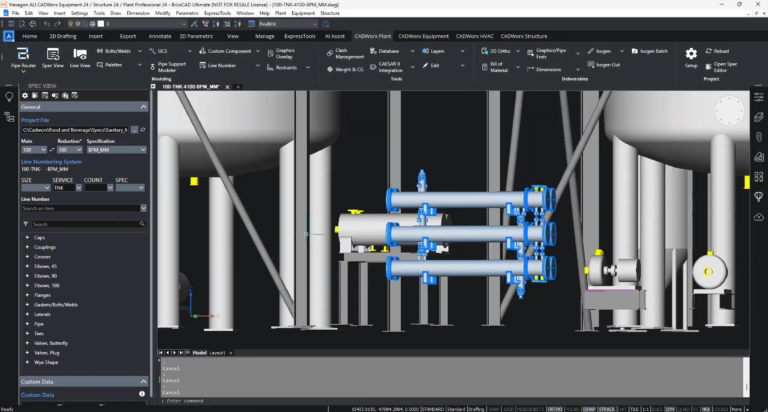

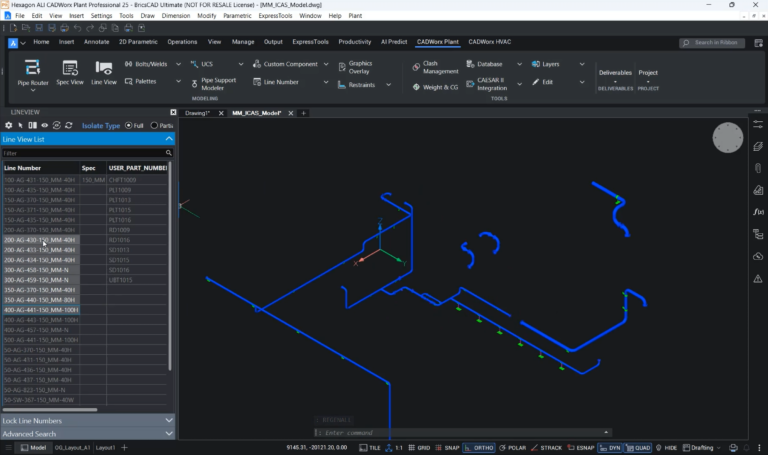

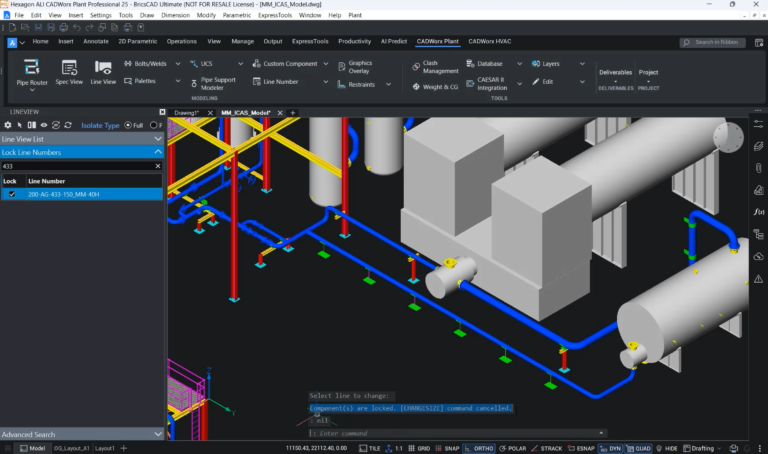

·CADWorx Plant Professional基于AutoCAD & BricsCAD平台，用户布置管道可以像画直线一样随心所欲，并且可以用AutoCAD & BricsCAD的任何操作快速创建参数化的设备，并在以后的项目中重复利用。可使用命令修改已经建立完毕的管线，也可以通过拖拉修改管道的位置及尺寸等级

·内置设计规则可以设定布管习惯及规则，避免设计中错误并且节省大量配管时间·软件内置的实时碰撞检查模块可以让工程师在设计阶段就将模型的碰撞完全避免，为后期项目实施提高效率

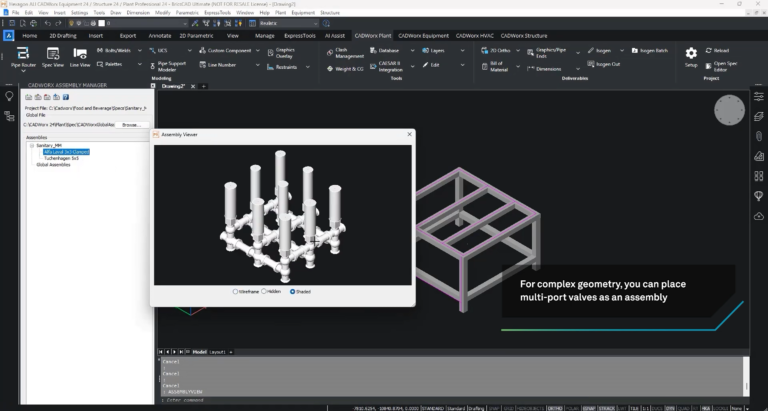

·强大的组件功能，可将常用泵的出入口、调节阀门组定制成组件，在当前项目及以后项目中使用，节省建模时间

·智能化软碰检测，针对一些检修空间，CADWorx Plant Professional可以通过创建虚拟空间来进行碰撞检测，方便项目实施

5、CADWorx Plant Professional与分析软件的双向接口

CADWorx Plant Professional中创建的管道模型可以直接导入CAESAR II软件中进行应力分析，在CAESAR II中变更后的模型可直接导回到CADWorx Plant Professional中，然后自动生成包含管道端点坐标、长度、描述信息、支撑类型与位置等的单线图CADWorx Plant Professional中创建的设备模型可以直接导入到压力容器分析设计软件PV Elite中进行分析计算，经过核算的设备模型可以直接导回到CADWorx Plant Professional。与分析软件的双向的数据接口可节约大量的建模时间并提高建模准确度。

6、完备的国内外数据库

CADWorx Plant Professional不但内置有完整的美标元件数据库，还有欧标、德标、中国（石化、国标、机械部、化工、电力等）的元件数据库。海克斯康针对国内用户及国内项目定制开发了国内常用元件库，CADWorx Plant Professional用户只需要从元件库中提取相关标准即可应用于项目。

同时对于非常用元件库，海克斯康可提供相应的用户定制，方便用户使用。当然，用户亦可以使用CADWorx Plant Professional自带的等级编辑器打开软件已有或者海克斯康定制的元件库进行编辑，甚至可以自己创建新的元件数据。等级编辑器通俗易懂，可以方便的进行项目实施。

7、图纸的国际化

CADWorx Plant Professional与PDS、PDMS、Smart 3D使用同一个单线图生成器Isogen。因此，不论是做国际项目还是做国内项目，生成的单线图在国际上是通用的。Isogen的出图设置模块I-Configure拥有直观的编辑界面，上百个设置可以完全满足用户的出图需求。CADWorx Plant Professional通过Isogen生成的单线图，内容完整、信息齐全，符合国际惯例和标准要求，无需手动修改。

8、符合国内外标准的二维工程图与自动标注模块

CADWorx提供两种不同的出图模式供用户选择：

1.依据《化工（HG 20519-2009）、石油（SY003-2012）、石化（SH/T 3052-2014）、电力（D L 5028-93）或ASME标准进行出图。软件完全自动生成管道布置平立面图及设备布置图，且自动标注二维图纸，减少设计人员标注时间，采用人机互助的方式进行尺寸及元件信息标注，大大减少工时，提高图纸质量。

2.提供给用户投影方式出图。出图前期定制好相关图例符号的样式，使用压图命令可直接生成带标注的二维平立面图。

9、提供免费模型漫游模块

CADWorx Plant Professional软件提供免费的漫游产品CADWorx Design Review，用户可以通过模型漫游模块对设计进行校对和审核。使用漫游模块浏览整个项目既可以保证设计的安全性及准确性，也可以确保工厂检修和操作的方便实施。

10、大型和超大型项目实现设计互通

CADWorx Plant Professional创建的钢结构、设备、管道模型可直接导入Smart 3D软件中。在Smart 3D中可直接使用CADWorx Plant Professional中创建的设备、管道模型进行定位及出图。CADWorx Plant Professional与Smart 3D的集成性可以使中小工程公司应用CADWorx参与到大型或超大型项目中。

另外针对CADWorx Plant Professional，海克斯康及其代理商提供把CADWorx Plant Professional模型转换成PDMS模型的服务，CADWorx Plant Professional创建的三维模型可以完全转换成PDMS模型，方便项目的集成应用。

11、BIM方案的集成

BIM模型是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。CADWorx Plant Professional与通用建筑结构设计软件、电气风暖设计软件有非常好的兼容性，可针对BIM项目中的设备、工艺管线、水管线等进行设计建模，进而生成施工图纸和材料报表。

12、CADWorx Plant Professional与ERP、PDM系统集成

现阶段，随着项目的发展，越来越多的公司转型于EPC工程公司，同时加紧了信息化管理。CADWorx Plant Professional可以与ERP系统、PDM系统进行物料编码、层级码、物料表以及物料变更的有效集成。

13、软件本地化开发能力

任何一款软件都很难完全满足客户的需求，一个稳定可靠的开发团队是产品本地化实施及落地的基础保障。CADWorx Plant Professional从2017年开始组建中国研发团队，目前可以依据客户的需求进行各种功能开发，从而协助用户更好地进行产品的应用及实施。
