静设备设计与分析
解决方案
主要优势
-
节约 20% 的时间，成本节约与节省时间直接相关
-
技术团队之间通过协同使用该系统而显著提升协作效率
01 确定目标
DB Progetti是为石油和天然气行业的设计师、工程师及制造商提供多元化产品的企业，包含快开盲板（QAC）、清管器发射接收器、侵入式清管通过指示器、多种过滤解决方案等。公司的所有产品均在意大利的工厂完成设计与制造。
在为中东地区石油和天然气行业开展的某项目中，DB Progetti的任务是设计并建造用于发射和接收清管器的橇装装置，这些清管器用于清洁石油和天然气管道。鉴于项目总部设在意大利，而最终安装工作在中东进行，该项目旨在运用3D设计技术打造最优设计方案，避免施工问题，缩短项目施工工期，并最终交付符合客户要求的安装成果。该EPC项目共有六名员工参与，包括一名销售经理、一名项目经理、三名技术人员和一名项目工程师。
DB Progetti意识到他们需要一款简单易用的解决方案，以便能够快速开发并灵活修改客户提供的3D模型。同时，公司期望建立便捷的设计模型共享方式，确保团队成员能够高效协同工作，避免出现多个不同版本的设计。
02 克服挑战
橇装设备的设计涉及设备以及清管器的发射和接收管线。DB Progetti面临的核心挑战在于需在限定空间内完成设备及其管道布设，并执行所有必要的机械计算。在获取客户提供的3D模型后，DB Progetti需将管道和结构导入其中。借助Octave Forte 3DWorx（原CADWorx）工厂设计套件，该公司得以创建精准的设备和管道三维模型，为机械计算提供有力支持。
03 实现成果
过去，DB Progetti一直使用Octave（鹰图软件）的Aspect Pressure Vessel（原PV Elite）进行压力容器的应力分析。为了满足不断增长的业务需求，公司又引入了Forte 3DWorx工厂设计套件。Forte 3DWorx与Octave BricsCAD的集成简单易用，这对公司进一步拓展Octave（鹰图软件）解决方案的应用起到积极推动作用。
Forte 3DWorx提供了一套覆盖多专业领域的综合建模工具库，使用户能够凭借其简易操作特性及高效的修改工具，在更短时间内创建高精度模型，无需删除和重新输入几何图形即可对模型进行修改。

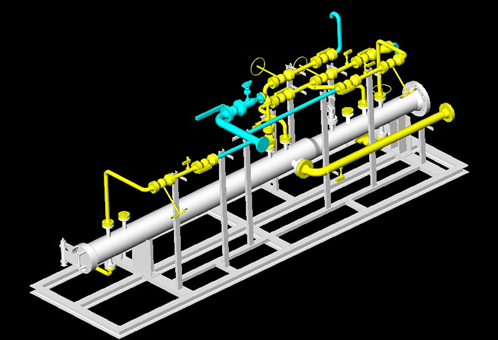

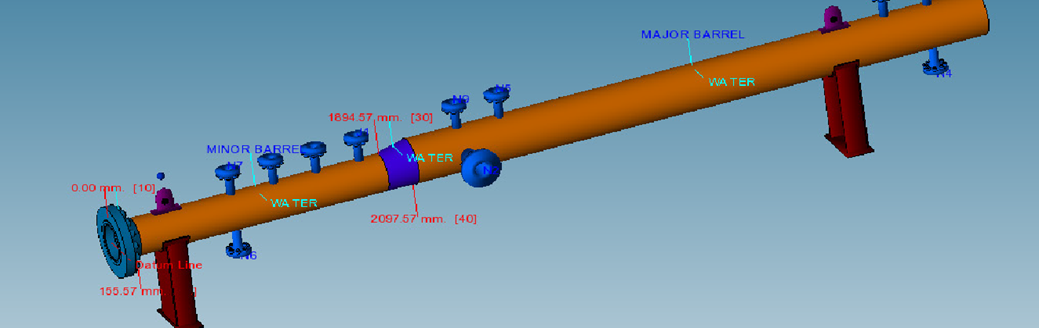

基于客户提供的三维模型，DB Progetti利用Forte 3DWorx整合了所有相关信息，创建了一个统一的撬装单元模型。这使得他们在项目整个生命周期中能够随着设计演进快速做出变更。凭借产品间的双向集成，DB Progetti使用Forte 3DWorx的设备模块对设备进行建模，并将其导入Aspect Pressure Vessel进行应力分析。之后根据Aspect Pressure Vessel设计辅助功能提出的修改建议，重新导入容器模型更新三维设计模型，确保最终设计包含压力容器的精确分析结果。
为充分挖掘软件价值，DB Progetti的技术团队参加了Octave（鹰图软件）提供的Forte 3DWorx工厂设计套件培训。尽管团队此前已在使用Octave（鹰图软件）的Aspect Pressure Vessel解决方案，但此次培训助力他们更深入的理解了该软件及其功能，以及各产品间的集成关系。不到三周时间，DB Progetti团队便做好了投产准备。
最终，项目节省了20%的时间，这直接转化为成本节约。同时，技术团队通过协同学习掌握软件应用技巧，并充分发挥其效能，从而显著提升协作效率。
“ 展望未来
Octave（鹰图软件）解决方案助力DB Progetti顺利完成了该项目的工程设计，并推动施工进程，同时节省了时间和成本。
“Octave（鹰图软件）解决方案能够帮助我们应对各种复杂程度的项目，这将帮助公司节省大量时间和成本，”Baldiraghi先生补充道。“由于Octave（鹰图软件）所有软件的集成特性，团队能够在不同工程层面轻松开展项目工作，切实节省了大量时间。”
END
