在科技的迅猛发展浪潮中，电子技术不断迭代更新。如今，我们的日常生活被各式各样的电器所充斥，电脑、手机、路由器和相机等已成为人们生活中不可或缺的一部分。与此同时，电源的应用领域不断拓展，使用频率也日益提高。随着电器设备对电源功率的要求逐渐提高，电源的使用安全问题也随之而来，这一问题不容忽视，必须引起我们的高度重视。
CST电源仿真
CST电源仿真
电源
电源
在电源系统设计范畴，仿真技术堪称优化性能、验证可靠性的核心利器。无论是开关电源、DC – DC 转换器这类基础电源模块，还是复杂精密的多相供电系统，工程师借助仿真软件，能够在设计阶段就精准预测电源的效率、热损耗以及电磁干扰（EMI）等潜在问题，为打造稳定、高效的电源系统筑牢根基。那么，在电源仿真领域，究竟有哪些好用的软件呢？接下来，让我们一同深入探讨这个话题。
一、电源仿真需求与软件分类
电源设计涉及多学科耦合问题，仿真需求通常分为以下几类：
1. 电路级仿真：验证拓扑结构、效率、瞬态响应（如开关损耗、环路稳定性）。
2. 电磁场分析：评估高频噪声、寄生参数、EMI/EMC性能。
3. 热仿真：预测元器件温升、散热设计合理性。
4. 系统级仿真：多物理场耦合（电-磁-热-结构）与可靠性验证。
电源

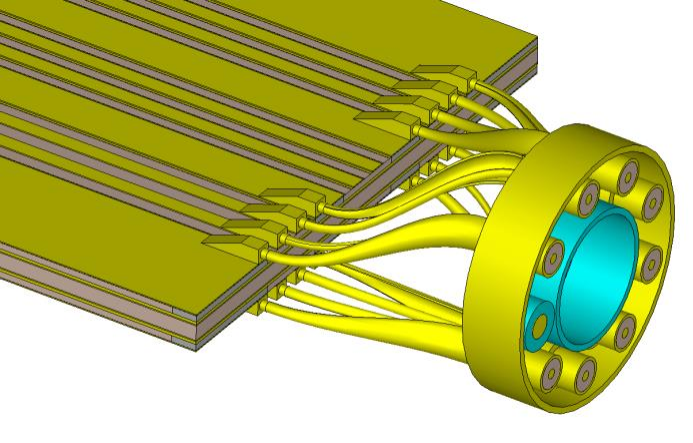

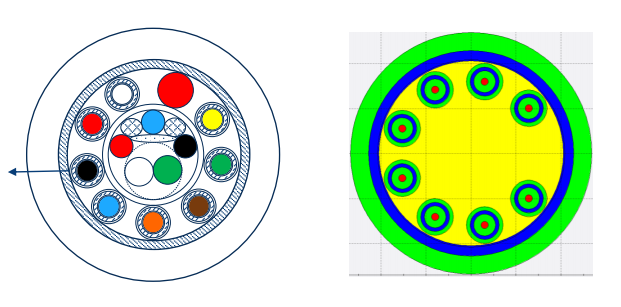

CST studio suite是达索系统旗下的电磁仿真软件，专注于三维全波电磁场分析，尤其擅长解决高频噪声、辐射与EMC问题。另外，CST微波工作室可以根据真实的测试场景，构建完整的3D模型，包括测试环境、PCB、变压器、共模电感、差模电感、cable、LISN等。
在电源设计中，它常用于以下场景：
-开关电源的EMI预测：分析PCB布局对辐射噪声的影响。
-磁性元件的高频特性：计算变压器/电感的寄生电容与近场耦合。
-系统级EMC合规性验证：评估电源模块对整机设备的电磁干扰。
CST电源仿真
2. 核心功能与优势
时域与频域求解器：
-时域求解器（如Transient Solver）：捕捉开关瞬态引起的电磁瞬变。
-频域求解器（如Frequency Domain Solver）：快速分析宽频带EMI频谱。
多尺度建模能力：
-支持从芯片级（如IC封装）到系统级（如机箱屏蔽）的跨尺度仿真。
材料与边界条件库：
l 内置铁氧体、纳米晶等磁性材料参数，可自定义非线性磁芯特性。
与电路仿真协同：
l 通过SPICE接口与LTspice、PSpice联合仿真，实现“电磁场-电路”双向耦合。
CST电源仿真
在电磁仿真这片天地里，CST studio suite 堪称一把利刃，凭借其卓越性能，为电源设计工程师呈上了一套全方位、立体式的分析方案，不管是电路级的细微难题，还是系统级的复杂症结，都能迎刃而解。不过，电源仿真领域可谓是百家争鸣，热闹非凡，CST studio suite 并非一枝独秀。市面上还有诸多实力强劲的软件，它们各怀绝技，在擅长的细分领域大放异彩。
