CST Studio Suite是一种高性能 3D EM 分析软件包，用于设计、分析和优化电磁 (EM) 部件及系统。适用于整个 EM 范围内各类应用领域的电磁场解算器全部包含在 CST Studio Suite 的一个用户界面中。解算器可以结合使用以执行混合仿真，使工程师可以更灵活地利用高效、直接的方法，对包含多种部件的整个系统进行分析。与其他 SIMULIA 产品的协同设计允许将 EM 仿真集成到设计流程中，并从最早期阶段开始推动开发流程顺利进行。EM 分析的常见目标包括天线及滤波器的性能和效率，电机和发电机中的电磁兼容性及干扰 (EMC/EMI)、人体 EM 磁场暴露、机电效应，以及高功率设备的热效应。

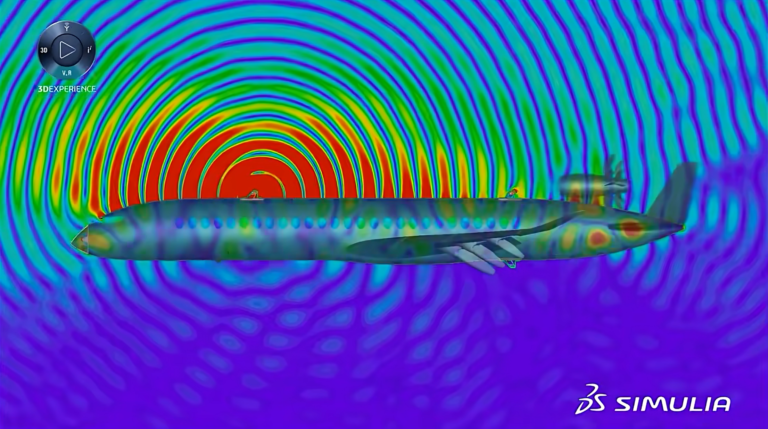

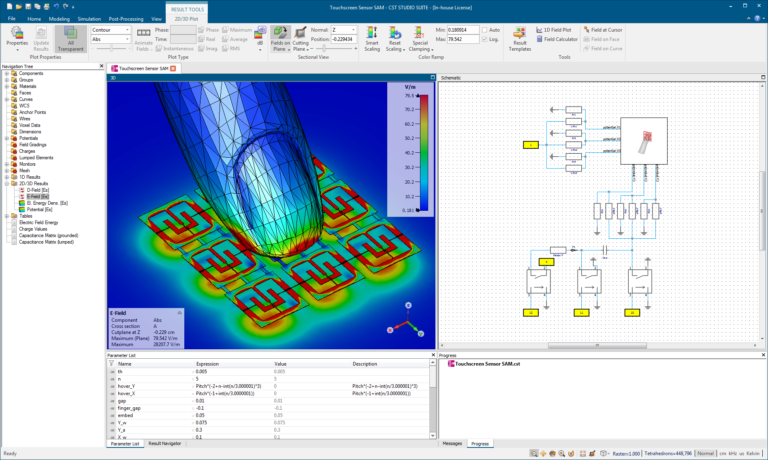

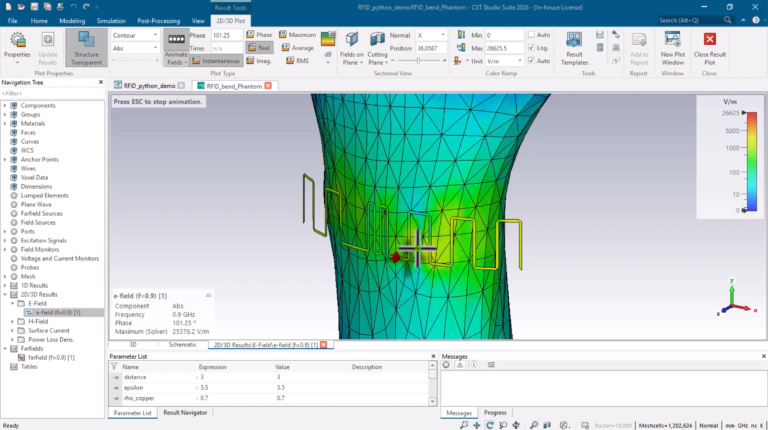

CST STUDIO SUITE 2022 软件界面1

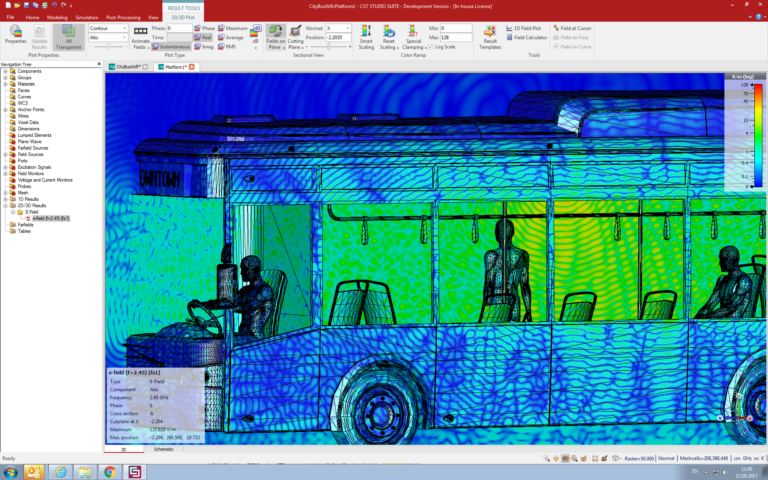

CST STUDIO SUITE 2022 软件界面2

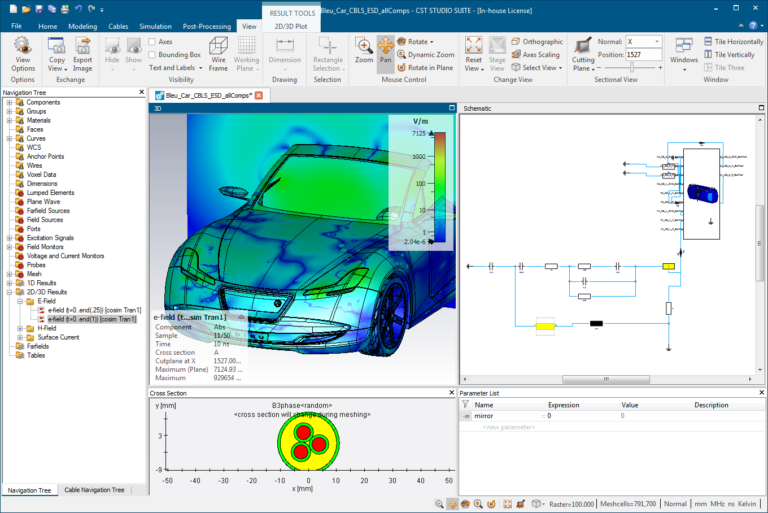

CST STUDIO SUITE 2022 软件界面3
1/1
制造商 达索系统 Dassault Systèmes 法国 > 巴黎
主要功能 低频电磁仿真/电机/线圈/变压器仿真 | 高频电磁仿真/天线/雷达/无线电仿真
适用行业 电子/电器/电气设备/计算机/通信设备
软件类型 商业软件
授权形式 永久授权 | 订阅
部署方式 云 | 本地部署
操作系统 Windows | Linux

iconSIMULIA CST Studio Suite产品系列

SIMULIA CST Studio Suite存在相关系列软件，请点击查看，以便精准匹配需求，如有疑问可以咨询厂商和客服。

SIMULIA CST Studio Suite所属软件套件

SIMULIA 达索系统 Dassault Systèmes

SIMULIA CST Studio Suite同系列软件

查看更多
SIMULIA 3DExperience 达索系统 Dassault Systèmes SIMULIA Abaqus 达索系统 Dassault Systèmes Antenna Magus 达索系统 Dassault Systèmes SIMULIA fe-safe 有限元模型耐久性分析软件 达索系统 Dassault Systèmes

icon特点与优势

1、CST Studio Suite 在全球范围内的领先科技及工程公司中得到广泛应用。

2、它极其有利于将产品推向市场，同时还能缩短开发周期并降低成本。

3、仿真允许利用虚拟原型。可以在设计流程早期优化设备性能并发现及解决潜在合规性问题、减少所需的物理原型数量，并将测试失败及召回的风险降至最低。

iconSIMULIA CST Studio Suite正版代理商与厂商报价

SIMULIA CST Studio Suite正版购买建议优先联系认证厂商、授权代理商或具备服务能力的供应商，结合所在地区、响应速度、授权方式和实施支持获取实际采购报价。

为什么需要厂商报价，而不是直接线上交易？
不确定选择哪家？一次提交需求，获取多家授权厂商的方案和报价。
提交需求匹配代理商
地区
共有31家厂商，点击查看

iconSIMULIA CST Studio Suite与同类软件有什么区别？

企业选型时建议同时比较功能模块、行业适配、正版授权、价格报价和代理商服务能力。

SIMULIA CST Studio Suite 与 Ansys Maxwell 低频电磁场仿真 有什么区别？

查看对比

SIMULIA CST Studio Suite 与 Altair Feko 高频电磁学和天线设计 有什么区别？

查看对比

SIMULIA CST Studio Suite 与 XFdtd 3D电磁仿真软件 有什么区别？

查看对比

SIMULIA CST Studio Suite 与 Ansys HFSS 高频电磁场仿真软件 有什么区别？

查看对比

iconSIMULIA CST Studio Suite客户案例与行业应用

SIMULIA CST Studio Suite客户案例可用于参考同行业的落地场景、采购决策、功能模块使用方式和服务商实施经验。

查看更多

iconSIMULIA CST Studio Suite典型客户
查看更多

产品口碑

SIMULIA CST Studio Suite产品评价

我要评论
seedling
seedling
4/5
功能 性价比 易用性
角色：最终用户

优点CST STUDIO SUITE是用于设计、仿真和优化电磁系统的完备工具。CST产品的三大支柱是精度，速度和易用性。

不足电脑设备配置要求高， 上手有一定难度，软件价格较昂贵！

SIMULIA CST Studio Suite常见问题

SIMULIA CST Studio Suite问答适合集中解答正版购买、价格报价、授权方式、安装部署、系统兼容、功能模块和行业应用等高频选型问题。

iconSIMULIA CST Studio Suite常见问题FAQ

CST Studio Suite 是一款商业软件，可以通过达索系统的销售渠道购买。

采购咨询

SIMULIA CST Studio Suite互动问答

我要提问

心中疑惑就问问用过此产品的同学吧~

查看更多

iconSIMULIA CST Studio Suite产品资料

SIMULIA CST Studio Suite产品资料汇总功能模块、新版发布、系统与硬件要求、下载与安装教程、视频资源和文章资讯，便于采购和技术团队继续了解。

SIMULIA CST Studio Suite产品资料

软件介绍

查看更多

电磁仿真解算器

CST Studio Suite 允许客户访问多种电磁 (EM) 仿真解算器，它们使用了有限元方法 (FEM)、有限积分技术 (FIT) 和传输线路矩阵方法 (TLM) 等方法。这些都是功能最强大的通用解算器，适用于执行高频仿真任务。

用于专业高频应用领域（例如大型电气结构或高共振结构）的其他解算器则对通用解算器形成了补充。

CST Studio Suite 包含了 FEM 解算器，专用于静态和低频应用领域，例如机电设备、变压器或传感器。与此相配合的还有用于带电粒子动力学、电子学和多物理场问题的仿真方法。

这些解算器无缝集成到了 CST Studio Suite 中的一个用户界面，允许针对既定的问题类轻松选择最合适的仿真方法，同时通过交叉验证提供了更高的仿真性能和前所未有的仿真可靠性。

高频

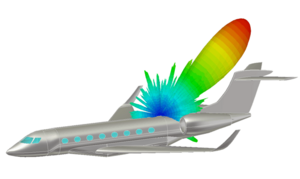

1、Asymptotic

一种射线追踪解算器，可高效地用于极大型结构。SIMULIA CST STUDIO SUITE 2022 高频1

2、本征模式

一种适用于模拟共振结构的 3D 解算器。SIMULIA CST STUDIO SUITE 2022 高频2

3、Filter Designer 2D

一种平面滤波器合成工具，包含一个带有各种滤波器类型的数据库。

4、Filter Designer 3D

一种适用于设计交叉耦合带通滤波器的合成工具。

5、Frequency Domain

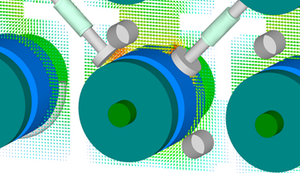

一种功能强大的多用途 3D 全波解算器，基于有限元方法。SIMULIA CST STUDIO SUITE 2022 高频3

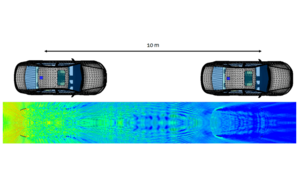

6、积分方程

一种基于矩量法技术的 3D 全波解算器，适用于模拟大型电气结构。IMULIA CST STUDIO SUITE 2022 高频4

7、Multilayer

一种 3D 全波解算器，经过优化可用于模拟平面微波结构。

8、Time Domain

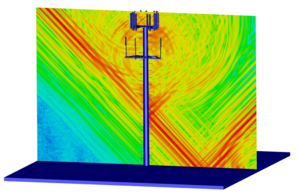

一种功能强大、用途广泛的 3D 全波解算器，可在单次运行中执行宽频仿真。SIMULIA CST STUDIO SUITE 2022 高频5

低频

1、Electrostatic

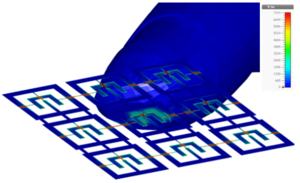

一种适用于模拟静电场的 3D 解算器。SIMULIA CST STUDIO SUITE 2022 低频1

2、Stationary Current

一种适用于通过设备模拟直流电流流动的 3D 解算器。

3、Magnetostatic

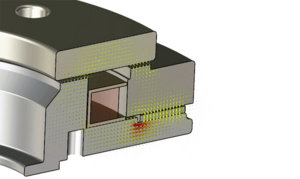

一种适用于模拟静磁场的 3D 解算器。SIMULIA CST STUDIO SUITE 2022 低频2

4、Low Frequency - Frequency Domain

一种 3D 解算器，用于模拟低频系统中的时谐行为，可帮助用于无线功率传递的线圈仿真。

5、Low Frequency - Time Domain

一种 3D 解算器，用于在包含涡流、非线性效应和运动的低频系统中模拟瞬态行为。还可以对电阻-电容效应进行建模。

多物理场

Multiphysics Solvers：一组热解算器和机械解算器，开发作为电磁仿真工作流程的补充。

粒子

1、Particle-in-Cell

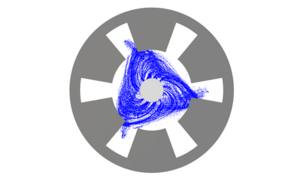

一种用于粒子追踪的自相容仿真方法，可在时域内同时计算粒子轨迹和电磁场。SIMULIA CST STUDIO SUITE 2022 粒子1

2、Particle Tracking

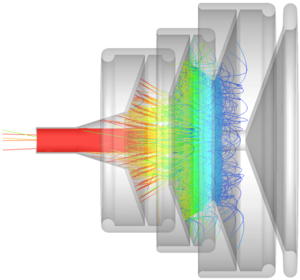

一种适用于通过电磁场模拟粒子轨迹的 3D 解算器。SIMULIA CST STUDIO SUITE 2022 粒子2

3、Wakefield

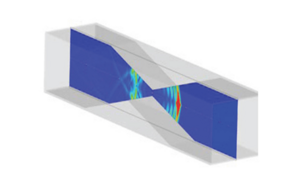

一种解算器，可计算粒子束周围的场以及通过不连续性互动产生的尾场。SIMULIA CST STUDIO SUITE 2022 粒子3

数据交换选项

CST Studio Suite提供的出色工作流程集成提供了可靠的数据交换选项，有助于减轻设计工程师工作量。

CST Studio Suite 的出名之处在于其超凡的 CAD 和 EDA 数据导入功能。即使一个损坏的元素也会造成整个部分无法使用，而成熟的修复机制可恢复有缺陷或不合规数据的完整性，从而显得尤其重要。

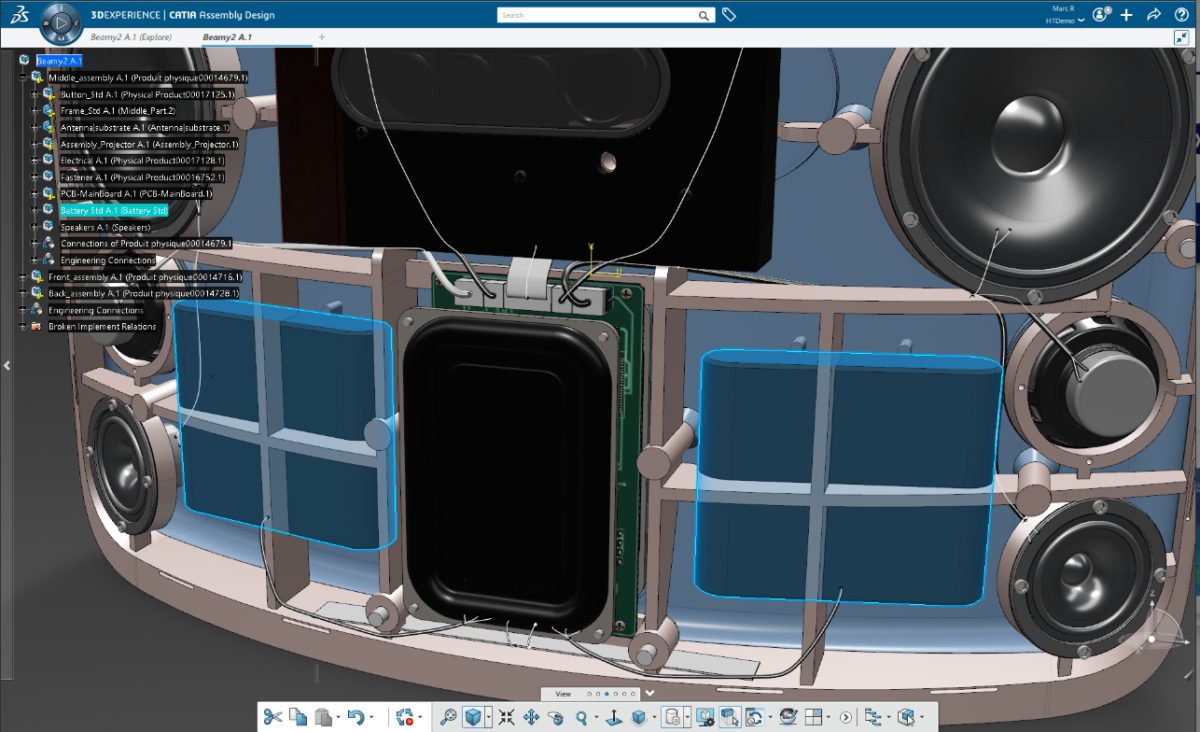

可以导入完全参数化的模型，并且由于 CAD 与仿真之间的双向链接，使得设计变更可以立即反映在仿真模型中。这意味着可以将优化及参数设计算例的结果直接导入回主模型中。这样可以改善工作流程集成，并减少设计优化所需的时间和工作量。SIMULIA CST STUDIO SUITE 2022 数据交换选项

自动优化

CST Studio Suite为电磁系统和设备提供了自动优化例程。可以针对 CST Studio Suite 模型的几何尺寸或材料属性对其进行参数化。这样，用户就可以研究设备在其属性发生改变时的行为。

用户可以查找最佳设计参数，以达到既定效果或实现某个目标。他们还可以调整材料属性以适应测量的数据。

CST Studio Suite 包含多种自动优化算法，既有本地算法也有全局算法。本地优化器提供了快速融合，但有可能只是本地的最低限度融合，而不是整体最佳的解决方案。另一方面，全局优化器可以搜索整个有问题的空间，但一般需要执行更多计算。

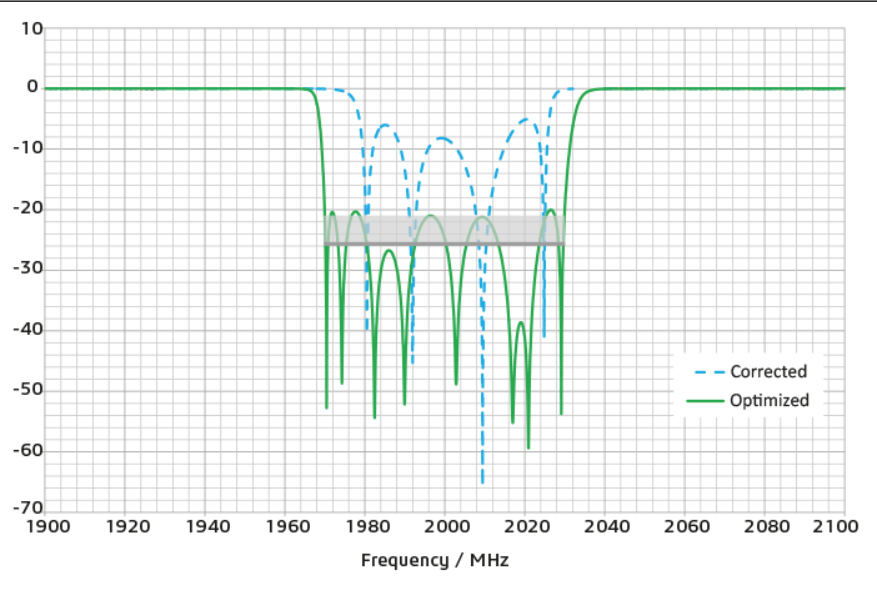

对于极其复杂的系统或存在大量变数的问题，可以使用高性能计算技术来加快仿真和优化速度。特别是，可以通过使用分布式计算来大幅提高全局优化器的性能。SIMULIA CST STUDIO SUITE 2022 自动优化

优化器

1、Covariance Matrix Adaptation Evolutionary Strategy

Covariance Matrix Adaptation Evolutionary Strategy (CMA-ES) 是最精密的全局优化器，可为全局优化器带来相对快速的融合。借助 CMA-ES，优化器可以“记住”之前的迭代，此历史记录可用于提高算法的性能，同时避免出现局部最优。

适用于：全局优化，尤其是复杂的问题领域

2、信任区域框架(TRF)

一款强大的本地优化器，基于主要数据在起点周围的“信任”区域构建线性模型。建模的解决方案将用作新的起点，直至其融合至准确的数据模型。信任区域框架可以充分利用 S 参数敏感性信息减少所需的仿真数，同时加快优化流程。这是最为可靠的优化算法。

适用于：全局优化，尤其是带有敏感信息的模型

3、Genetic Algorithm

Genetic Algorithm 使用演化方法进行优化，在参数空间生成多个点，然后通过多个生成结果对这些点进行细化，会出现随机的参数突变。此算法在每个生成结果中选择“最适当的”参数集，从而融合至全局最优方案。

适用于：复杂的问题和具有许多参数的模型

4、Particle Swarm Optimization

另一款全球优化器，此算法将参数空间的点视为移动粒子。在每个迭代中，粒子的位置不仅根据每个粒子的最佳位置更改，而且会根据整体的最佳位置进行更改。Particle Swarm Optimization 适用于具有许多参数的模型。

适用于：具有许多参数的模型

5、Nelder Mead Simplex Algorithm

此方法是本地优化技术，使用在参数空间分布的多个点来查找最优方案。相比大多数本地优化器，Nelder Mead Simplex Algorithm 更少依赖于起点。

适用于：复杂的问题领域，其中具有相对较少的参数，系统没有良好初始模型

6、lnterpolated Quasi Newton

这是一款快速的本地优化器，使用插值接近参数空间的梯度。Interpolated Quasi Newton 方法具有快速融合。

适用于：具有计算要求的模型

7、Classic Powell

一款简单可靠的本地优化器，用于解决单参数问题。尽管速度慢于 Interpolated Quasi Newton，但有时更加准确。

适用于：单变量优化

8、Decap Optimization

Decap Optimizer 是一款用于印刷电路板 (PCB) 设计的专门优化器，其使用 Pareto 波前法计算去耦电容器最有效的布置。这样可以最大程度减少所需的电容器数量或降低总成本，同时仍满足指定的阻抗曲线。

适用于：PCB 布局

电磁系统建模

凭借 System Assembly and Modeling (SAM)，CST Studio Suite提供了一种可简化仿真项目管理的环境，允许使用图解式建模来直观地构建电磁 (EM) 系统，并直接管理复杂仿真流。

SAM 框架可用于对整个设备进行分析和优化，包括多个单独的部件。这些以相关物理量的方式表述，例如电流、场或 S 参数。SAM 允许将最高效的解算器技术用于每个部件。

SAM 可以帮助用户对同一个仿真项目内的不同解算器或模型配置的结果进行比较，并自动执行后处理。SAM 可以方便地设置一连串解算器运行，以用于混合和多物理仿真。例如，使用 EM 仿真的结果来计算热效应，再计算结构变形，然后使用另一个 EM 仿真来分析去谐。

在准确地分析复杂模型时，这种不同仿真级别的组合有助于减少所需的计算工作量。

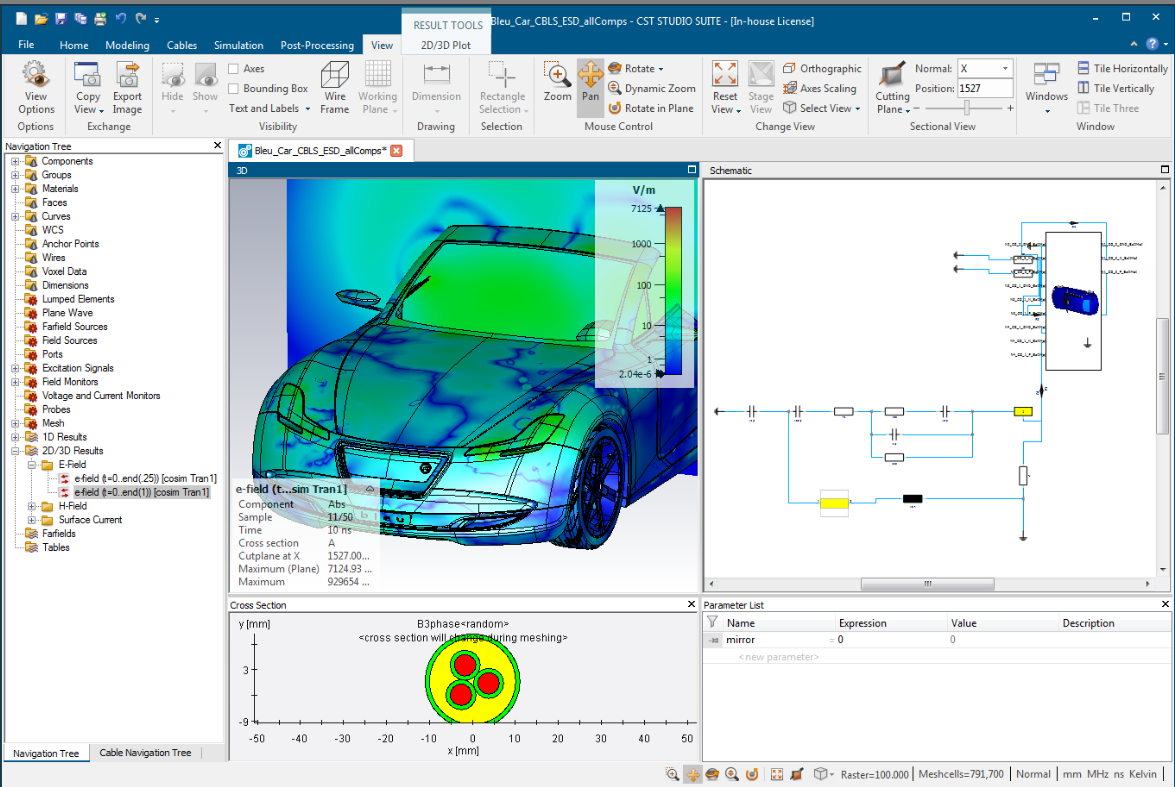

SIMULIA CST STUDIO SUITE 2022 电磁系统
