Intergraph Smart 3D中在管道专业里有PipeLine和PipeRun的概念。在工程实践中，很多人容易搞错，导致模型有一些问题，本文通过一些典型示例，解释一下相关问题。
如设置不规范，软件会有相关的To Do List提示。同时，在设置流向时也会有问题。
Piperun即：管段。在软件中，通常是具有相同尺寸、流向、温度、压力、管道等级、保温伴热涂漆及管道序号的管件的集合。
Pipeline即：管线。在软件中，通常是相同介质、管道序号的（Piperun）管段的集合。

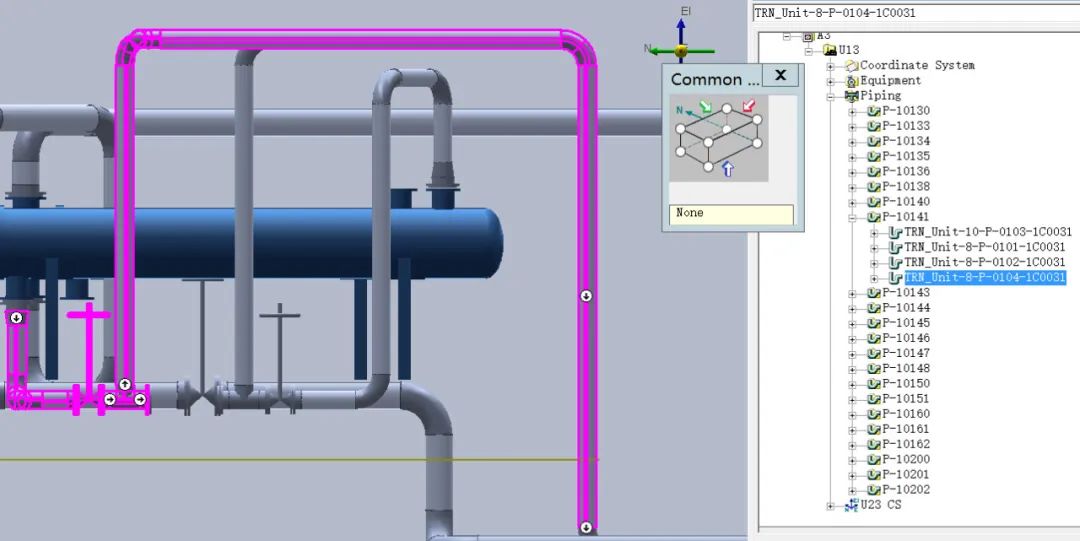

这里有一个错误概念，就是在与P&ID图纸的对照过程中，往往会有一个一一对应的思维定式。实际上，空间分区的差异，会导致我们不可避免的出现一对多的情况。集成的概念也应该是：将一张P&ID纸面上的管段以相同名字在3D设计软件中设计完成。

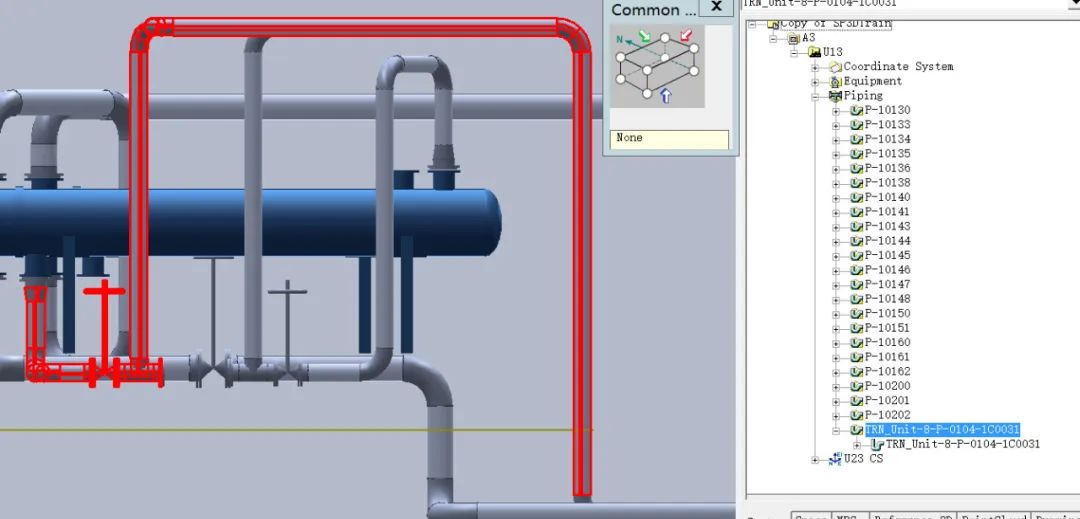

一个Pipeline下面只有一个Piperun，且Line与Run同名，所有Feature均在一起。

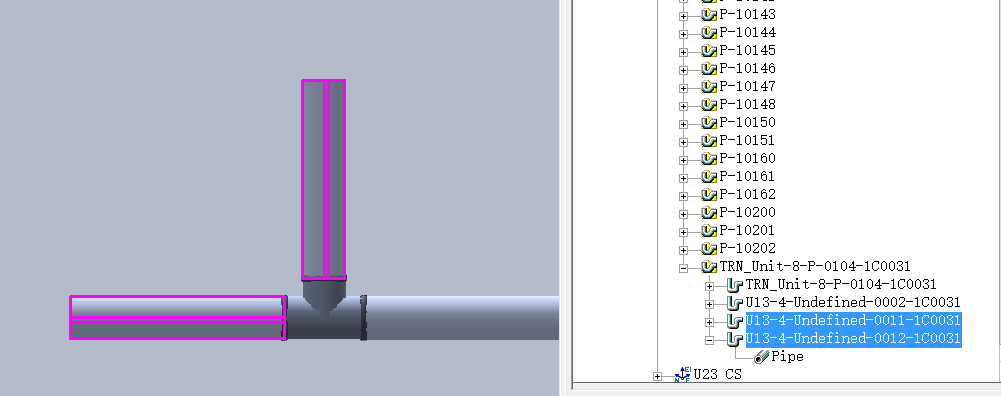

基于流向原因，三通等支管件在分支处均应形成新的Piperun。异径时很容易就分出，但是等径三通有时会被忽略。
因管道走向及布置等原因，三通可能兼职弯头使用，这时候需要多分一个Piperun，如下。
Spec应保持一致。

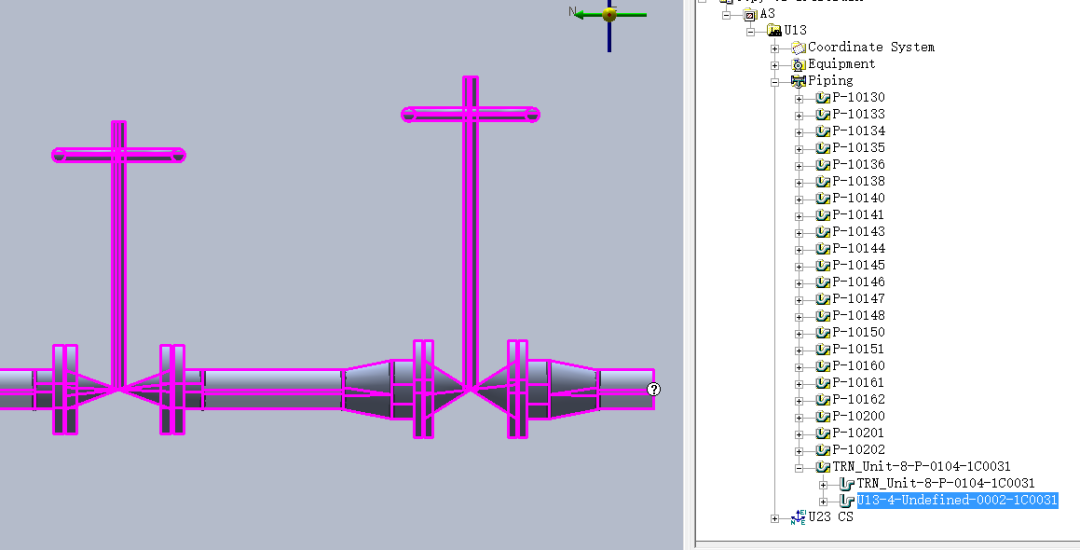

在一段管道上插入其他尺寸元件后，软件会自动添加Reducer，但是未新增Run，这实际上也跟软件的定义有些冲突，有时需要调整一下。
良好的Piperun划分能够很大程度上提高模型的质量，在同步操作时也可以避免一些错位飞管的情况，对于后期出ISO图时也可以避免一些问题。
理清概念，在建模时也可以帮助我们避免一些无谓的错误。
本次分享到此结束，期待对大家有所帮助。
