问答精选2024（第五期） | CATIA如何在曲面上刻字？

有很多CATIA初学者咨询如何在曲面上刻字，今天我们专门针对这个问题在软件中实操演示，希望能帮助各位。

在此，也热烈欢迎各位工程师在软件使用上有任何问题，不妨联系耀唐科技，我们一起来学习讨论，共同进步！



CATIA如何在曲面上刻字？

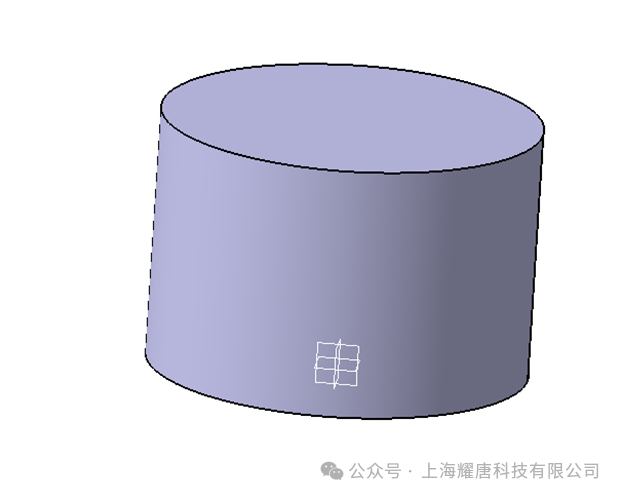

STEP 01：在零件设计工作台，新建一个圆形凸台。
问答精选2024（第五期） | CATIA如何在曲面上刻字？

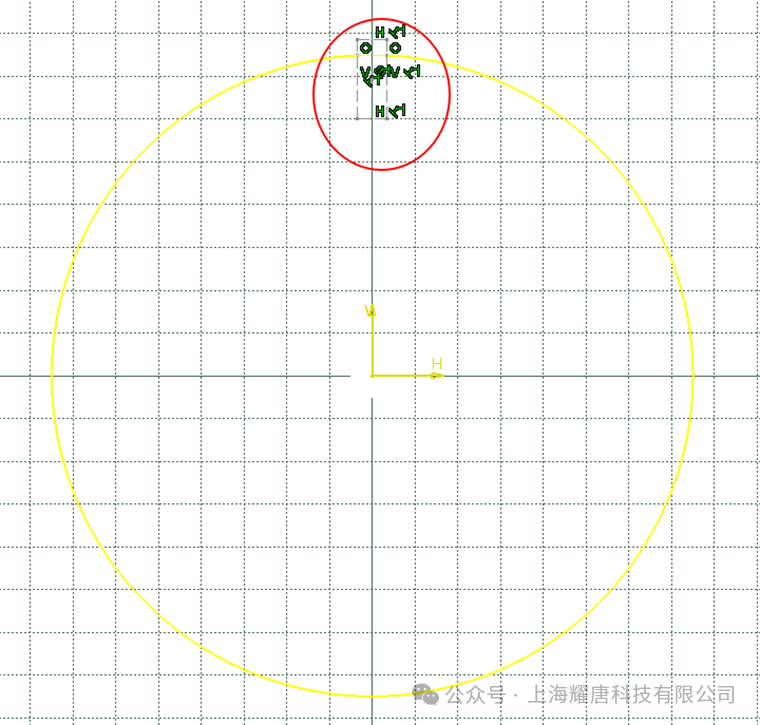

STEP 02：再以凸台上表面为基准面，新建一个草图，使用“投影3D元素”命令，投影圆柱体边线，将得到的投影圆做个开缺，方便后边曲面展开。

问答精选2024（第五期） | CATIA如何在曲面上刻字？

问答精选2024（第五期） | CATIA如何在曲面上刻字？

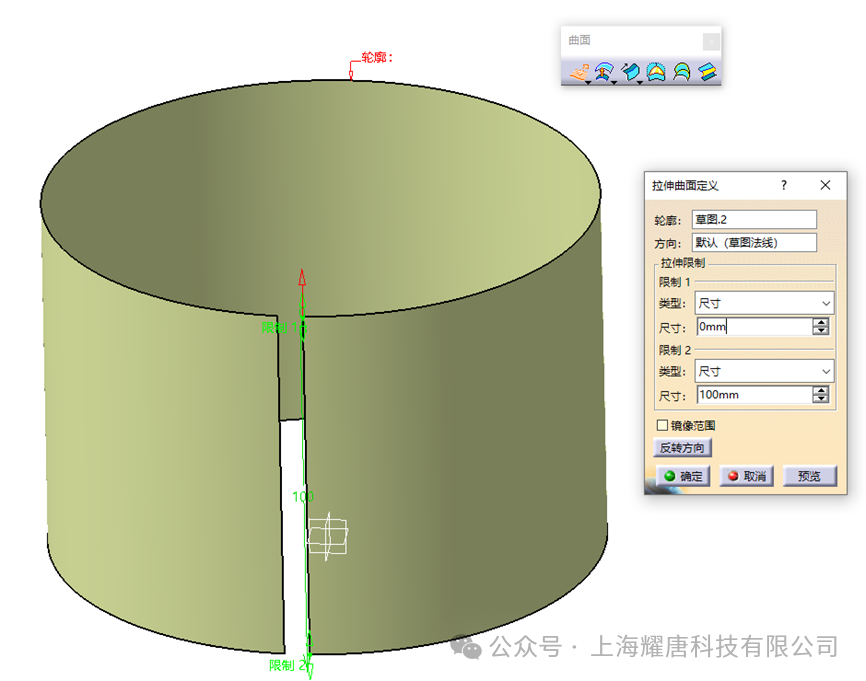

STEP 03：退出草图，在创成式外形设计工作台，使用“拉伸”命令，拉伸曲面。
问答精选2024（第五期） | CATIA如何在曲面上刻字？

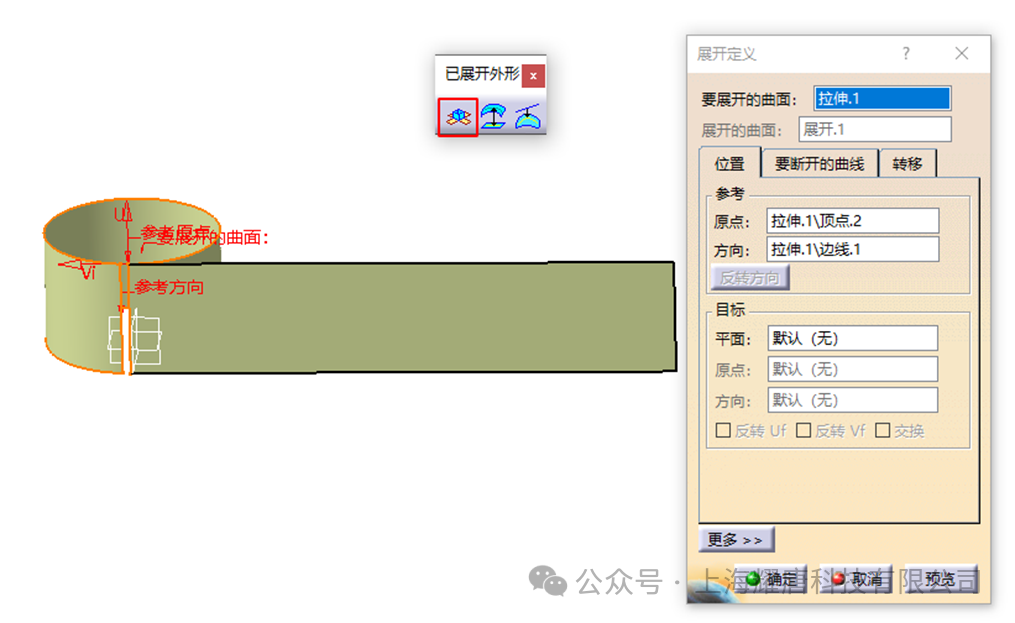

STEP 04：将拉伸得到的曲面轮廓进行展开。
问答精选2024（第五期） | CATIA如何在曲面上刻字？

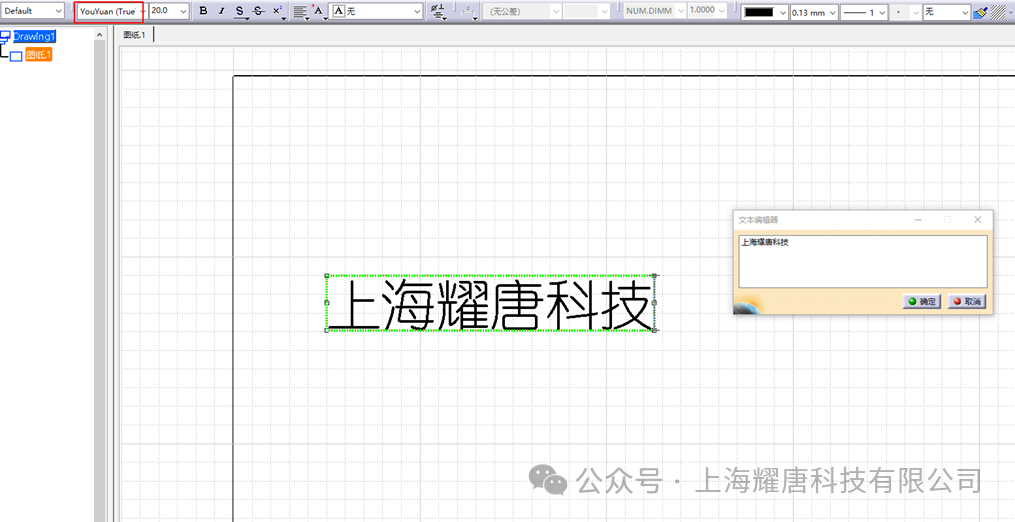

STEP 05：新建一个工程图纸，在图纸中插入文本，写上要刻的字，注意字体选择“YouYuan（True Type）”，字号大小适当调整。
问答精选2024（第五期） | CATIA如何在曲面上刻字？

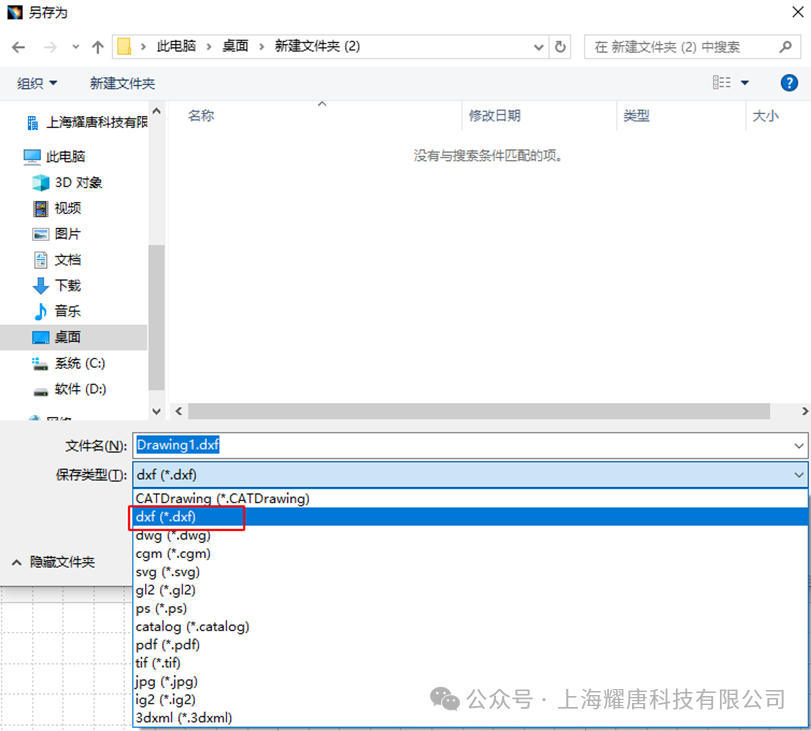

STEP 06：点击“文件”>“另存为”，保存类型格式选择“dxf”。

问答精选2024（第五期） | CATIA如何在曲面上刻字？

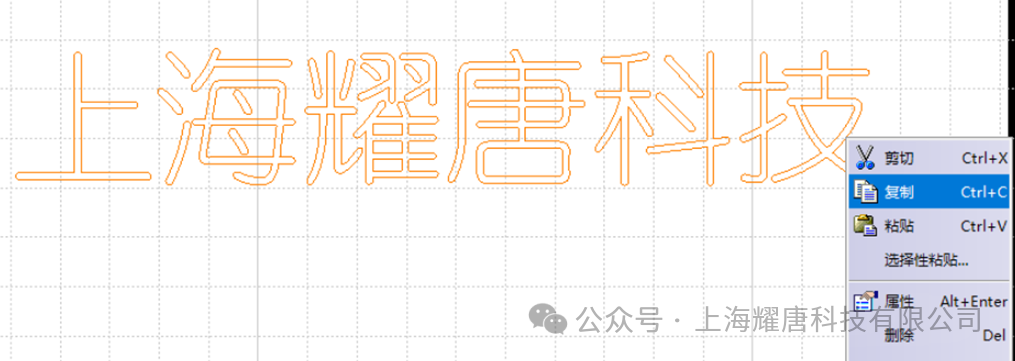

STEP 07：打开保存的“dxf”文件，框选刻字的内容，点击鼠标右键-复制。
问答精选2024（第五期） | CATIA如何在曲面上刻字？

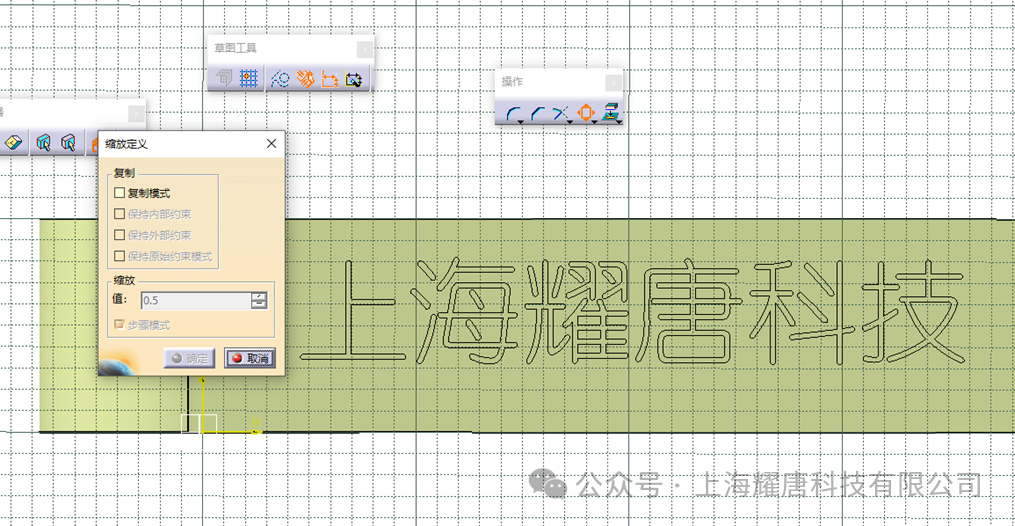

STEP 08：点击“窗口”，切换到新建的圆柱体零件窗口，以展开的平面为基准新建一个草图，将上一步复制的内容粘贴到草图里，并拖动到合适位置，通过“缩放”命令调整字号大小（注意不要勾选复制模式）。
问答精选2024（第五期） | CATIA如何在曲面上刻字？

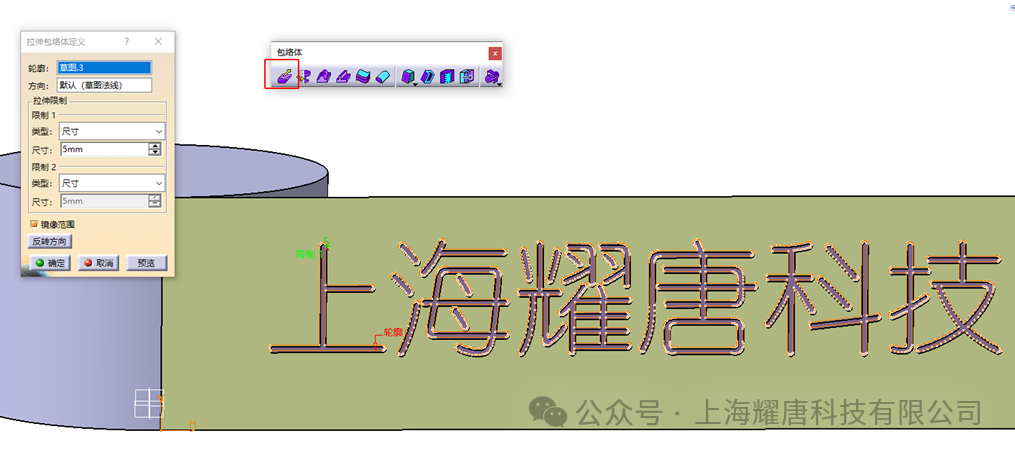

STEP 09：退出草图，在创成式外形设计工作台，点击“拉伸包络体”命令，轮廓选择上一步新建的草图。
问答精选2024（第五期） | CATIA如何在曲面上刻字？

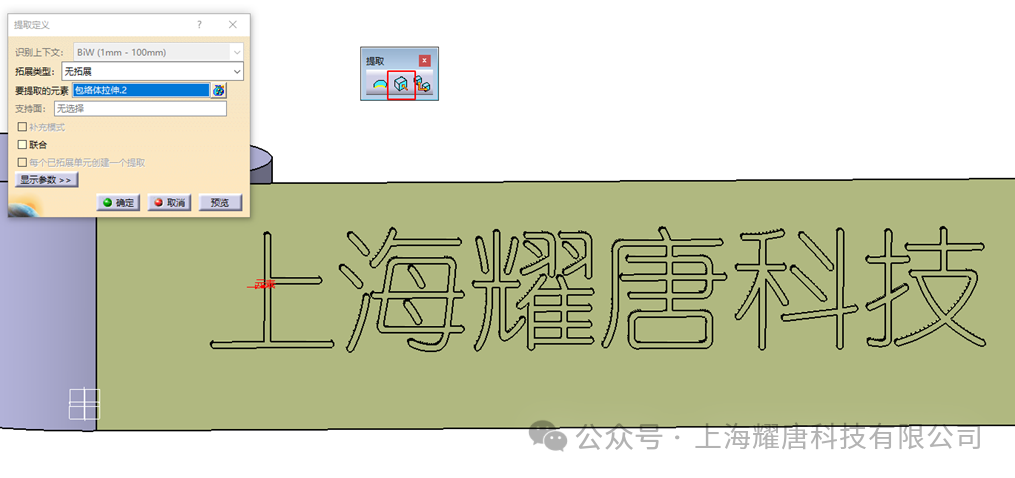

STEP 10：点击“提取”命令，要提取的元素为上一步的包络体拉伸，点击确定后，选择“保留所有子元素”。
问答精选2024（第五期） | CATIA如何在曲面上刻字？

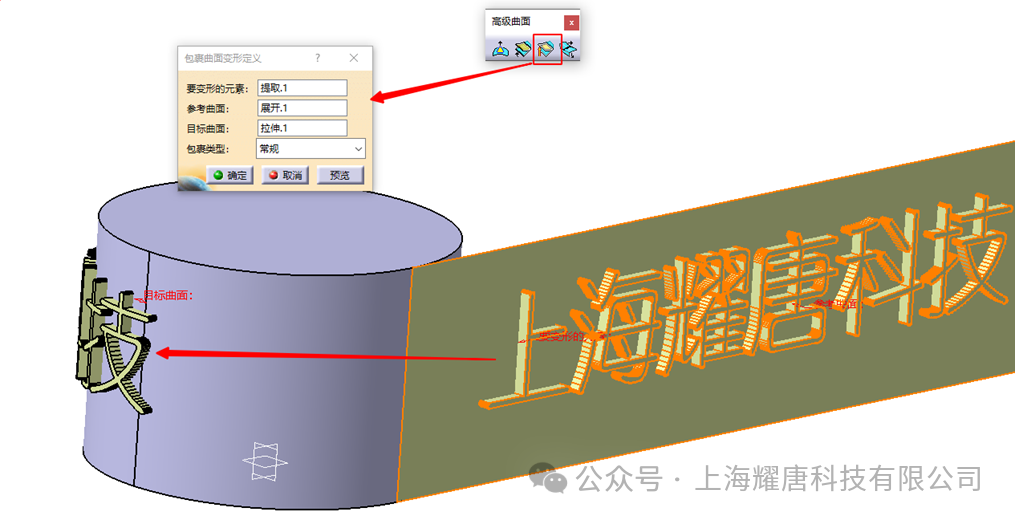

STEP 11：点击“包裹曲面”命令，要变形的元素为上一步提取的元素，参考曲面为展开平面，目标曲面为第一步拉伸的圆柱凸台曲面，包裹类型选择常规。
问答精选2024（第五期） | CATIA如何在曲面上刻字？

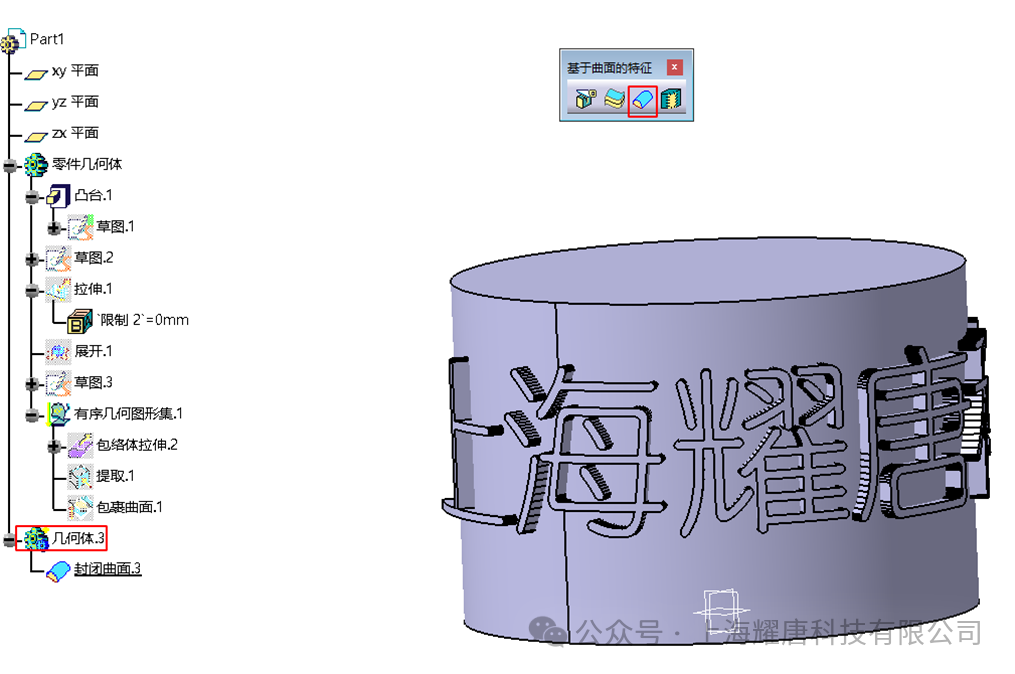

STEP 12：在零件设计工作台，在根目录下插入几何体，点击“封闭曲面”命令，要封闭的对象为上一步的包裹曲面。
问答精选2024（第五期） | CATIA如何在曲面上刻字？

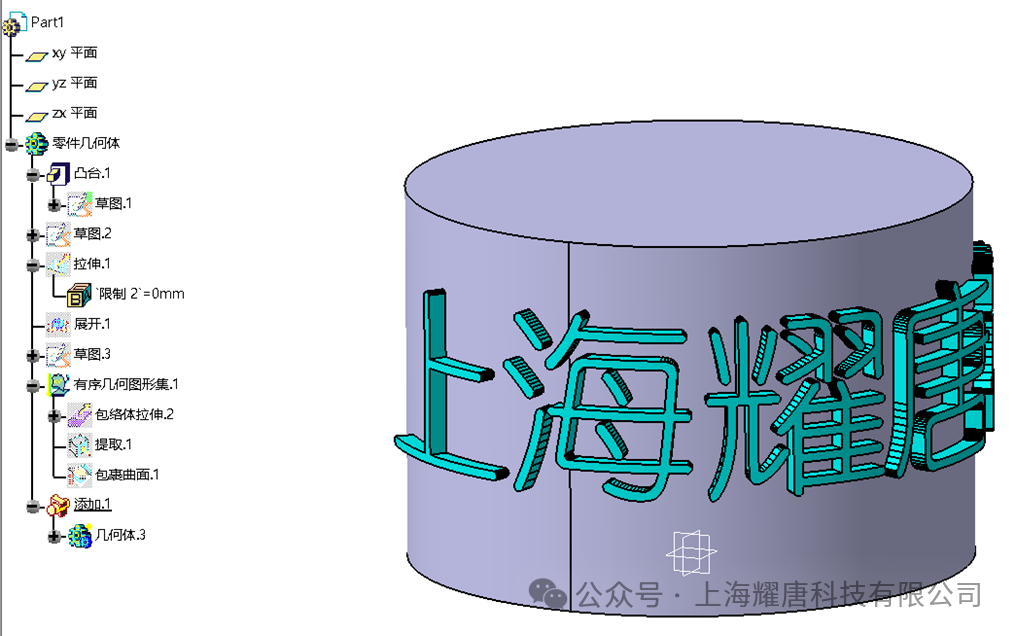

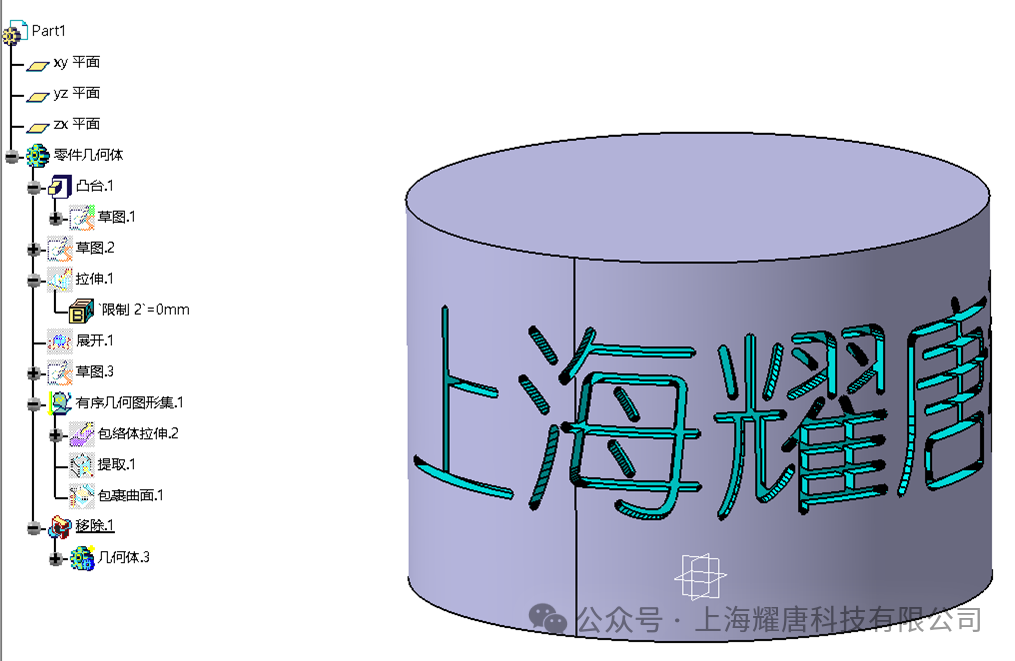

STEP 13：根据自己的需求，如果需要突出来的刻字使用布尔添加命令，如需要凹进去的刻字使用布尔移除命令。

问答精选2024（第五期） | CATIA如何在曲面上刻字？

问答精选2024（第五期） | CATIA如何在曲面上刻字？

问答精选2024（第五期） | CATIA如何在曲面上刻字？





以上回答不代表最佳解决方案，欢迎大家评论区讨论。
