我们做仿真分析时经常会遇到这样一类问题：计算时间太长，而模型又不太可能使用更粗糙的网格，在计算时间和计算精度之间需要做平衡。通常对于这一类问题，我们有两种软件层面的技术手段来处理，子模型技术和子结构技术。
子模型技术实际上是利用圣维南原理（载荷的具体分布只影响作用区局部范围）进行的条件简化，将全局计算得到的结果当做模型一部分的边界条件进行施加，也就是切割模型，包含所关心区域，在切割面上施加全局粗网格计算的结果作为条件，对切割模型进行网格细化，进而实现不对全模型细化网格的前提下缩短计算时间。
子结构技术则是对部分模型进行自由度缩减凝聚，对于部分模型只进行一次计算优先确定其刚度特征（刚度矩阵），后续分析可以通过子模型添加，利用保留的自由度与其它模型进行连接，在后续计算中，子结构不再重复计算，直接调用其计算好的刚度矩阵结果，类似超单元。通过这种方式，可以在某一个结构特征重复出现的场景中大幅度节约计算时间。
本文今天主要介绍一下ABAQUS中子结构技术的操作演示。
如何平衡计算时间与精度：ABAQUS子结构技术
-
子结构生成

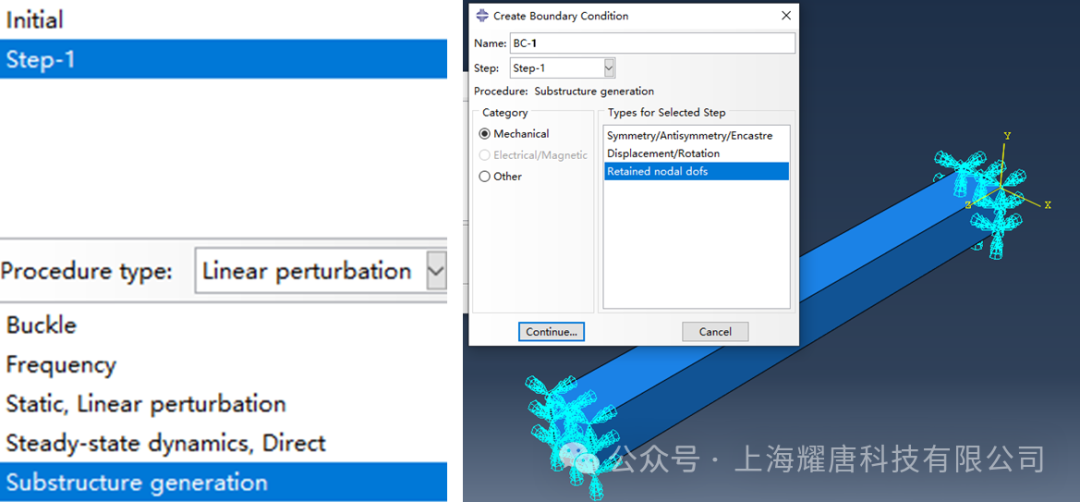

子结构使用之前需要单独对子结构进行子结构生成计算。在step分析步时选取substructure generation类型即可，位置在线性摄动 Linear perturbation中。在 Load模块边界条件中添加并选取保留自由度，用于和全模型进行连接，之后进行job提交即可。
-
子结构调用

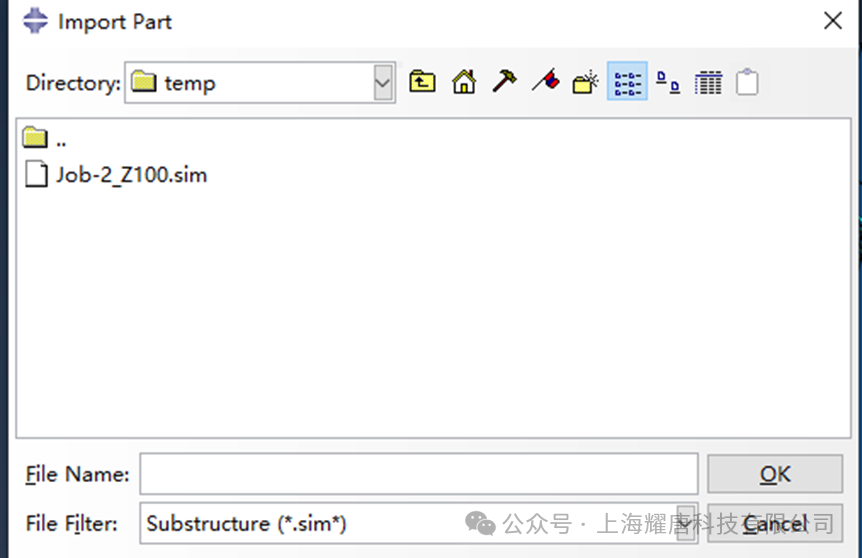

在全模型中，通过File -> Import ->Part，功能，导入刚才生成的子结构文件，上一步定义的job名字.sim后缀的文件。

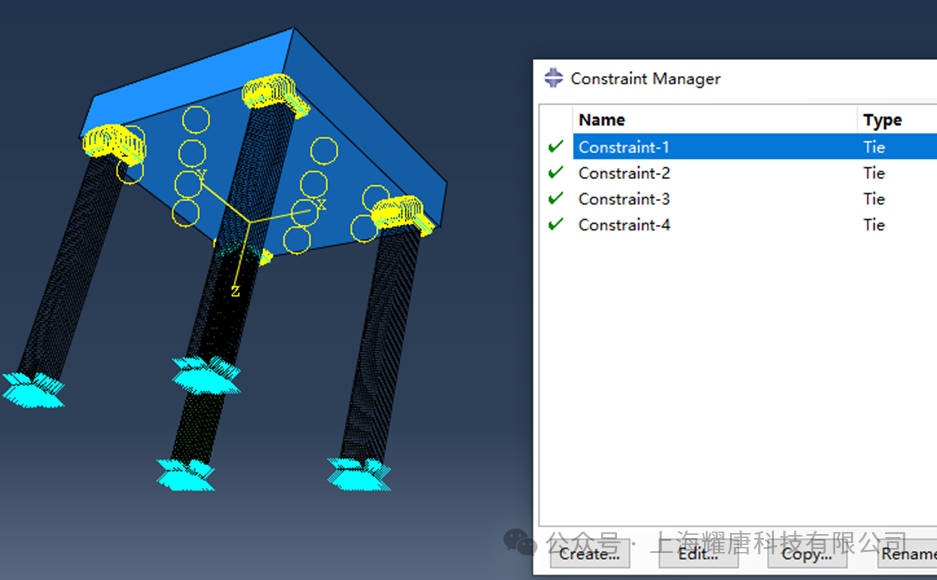

导入的子结构可以直接在装配中调用，可以与全模型进行绑定连接，以及定义边界约束等内容，如图所示。然后正常完成模型的其它定义和设置即可。
-
子结构结果处理

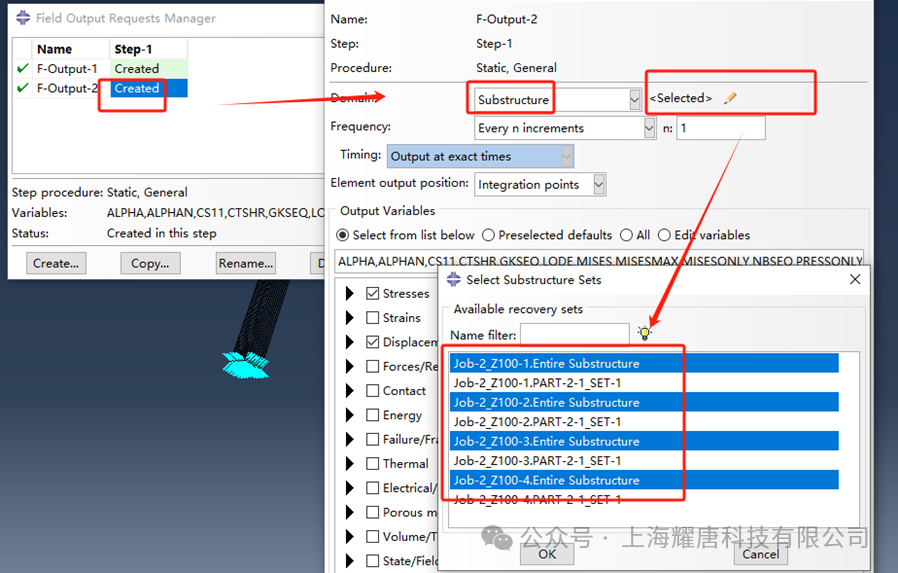

如果想要看到子模型的结果，则需要在Field output中额外定义，Domain中选择子结构类型，并选择对应输出的子结构集合。

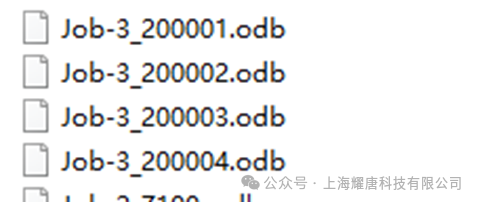

指定子结构结果输出后，软件会生成对应子结构结果的odb文件，可以单独查看。

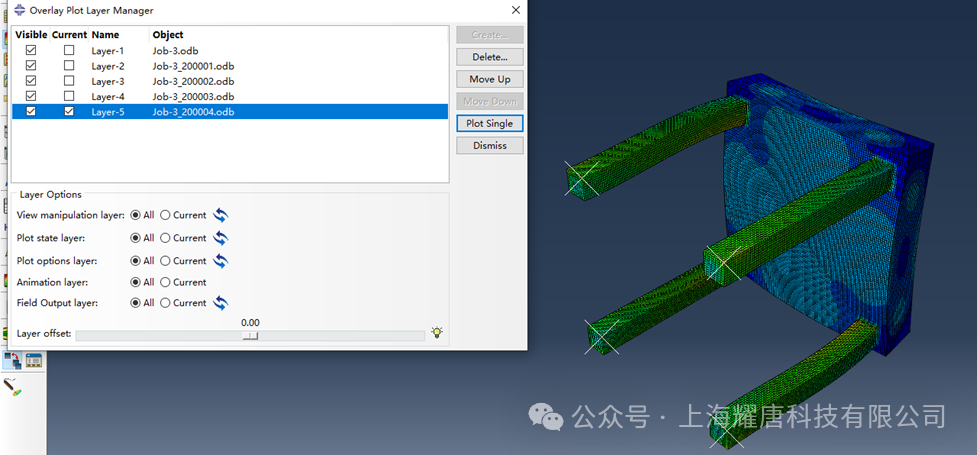

如果想要在全模型上叠加显示子结构，可以通过后处理模块，View菜单下的Overlay Plot图层管理功能，叠加多个图层显示来实现。
