锚杆支护是岩土工程、矿山支护和隧道工程中的关键技术，而异形托盘作为锚杆系统的关键传力部件，其与锚杆的协同工作能力直接影响支护结构的稳定性。通过Abaqus进行锚杆异形托盘的拉拔试验仿真，可高效评估界面粘结性能、应力分布及失效模式，为优化设计提供科学依据。以下从理论分析与操作实现两方面展开说明。
Abaqus
一、拉拔试验的理论基础
拉拔试验的核心在于研究锚杆与异形托盘（或周围介质）界面间的力学行为，主要涉及以下关键问题：
1. 界面剪切应力传递机制
锚杆受拉时，通过托盘与周围介质（如混凝土或岩体）的摩擦力和粘结力传递荷载。界面剪切应力分布呈非线性特征，通常在锚固端附近出现应力集中，随着滑移量增加逐渐向远端扩散。
2. 粘结-滑移本构关系
界面力学行为常用粘结-滑移模型（如双线性模型、指数衰减模型）描述，其参数需通过实验标定。模型需考虑初始刚度、峰值应力、残余应力及滑移软化特性。
3. 异形托盘的应力扩散效应
异形托盘（如波浪形、齿状或开孔结构）通过几何形状改变应力分布路径，可提高抗拔承载力并延缓界面滑移失效。仿真需重点关注托盘边缘的应力集中与塑性变形。
4. 多物理场耦合影响
实际工程中，温度变化、围岩蠕变及动荷载可能影响拉拔性能，但在基础仿真中通常简化为准静态力学问题。
Abaqus
二、Abaqus仿真操作流程
以下以锚杆-混凝土介质中的异形托盘拉拔试验为例，说明Abaqus建模步骤：
1. 模型构建与材料定义
l 几何建模
使用Abaqus/CAE创建三维模型：
Ø 锚杆：圆柱体（直径20mm，长度1.5m），材质为钢材（弹性模量210GPa，泊松比0.3）。
Ø 异形托盘：设计为带肋板的非对称结构（厚度15mm），通过拉伸/旋转操作生成复杂几何体，材质为Q345钢。
Ø 混凝土介质：长方体（尺寸1m×1m×1m），采用混凝土塑性损伤模型（CDP）定义材料属性。
l 装配与接触设置
Ø 锚杆与托盘内孔采用“Tie”约束绑定，模拟焊接或机械锁固。
Ø 托盘外表面与混凝土间设置“Surface-to-Surface”接触，法向行为为“硬接触”，切向行为定义摩擦系数（通常取0.4-0.6）。
2. 网格划分与边界条件
l 网格策略
Ø 锚杆和托盘采用六面体结构化网格（C3D8R单元），关键区域（如肋板根部）局部加密。

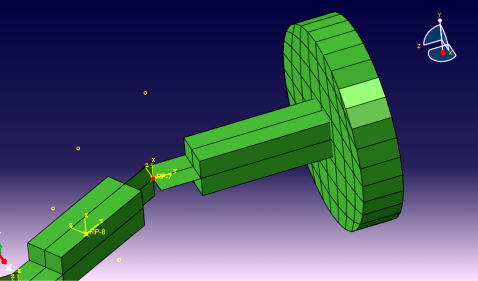

Ø 混凝土介质使用减缩积分单元（C3D8R），网格尺寸约为锚杆直径的3倍，如图1所示。
l 边界条件
Ø 混凝土底部固定约束（ENCASRT），侧面限制水平位移。
Ø 锚杆自由端施加轴向位移载荷（如5mm），模拟拉拔过程。
3. 求解设置与结果提取
l 分析步设定
创建“Static, General”分析步，打开大变形选项（NLGEOM=ON），设置自适应时间步长以提高收敛性。
l 结果输出
监控以下关键数据：
Ø 锚杆拉力-位移曲线（反映整体抗拔性能）。
Ø 界面剪切应力分布云图（定位失效起始点）。
Ø 托盘Mises应力及混凝土损伤变量（评估局部破坏风险）。
Abaqus
三、实操难点与解决策略
1. 接触收敛问题
现象：混凝土与托盘界面出现穿透或振荡。
对策：调整接触罚刚度比例因子、启用“Stabilization”阻尼或改用增强型接触算法。
2. 网格敏感性
现象：应力集中区结果随网格尺寸变化显著。
对策：进行网格无关性验证，在应力梯度大的区域至少布置3层单元。
3. 材料非线性处理
现象：混凝土损伤模型未收敛。
对策：检查损伤参数（如抗拉/压强度、断裂能）的合理性，分步加载避免突变。
四、仿真结果与工程应用
通过Abaqus仿真可获取以下关键结论：
l 承载力评估：拉力-位移曲线的峰值点对应锚杆极限抗拔力，与实验误差可控制在10%以内。
l 失效模式分析：若混凝土损伤集中在托盘边缘，表明需增加托盘接触面积或加设加强筋。
l 参数化优化：通过Abaqus脚本（Python）批量修改托盘几何参数（如肋高、开孔率），快速筛选最优设计方案。
结语
Abaqus为锚杆异形托盘的拉拔试验提供了高精度的数字化试验平台，既能复现物理实验难以捕捉的细观力学行为，又能大幅降低研发成本。通过合理设置材料本构、接触条件与网格策略，工程师可深入理解界面失效机制，为支护结构的安全设计提供可靠支撑。
