在之前分享的微课《Intergraph Smart 3D插入Sat文件的基本操作》和《Intergraph Smart 3D插入VUE文件的基础操作》中，我们介绍了插入这两种格式文件的操作方案。但对于图形文件而言，文件会作为设备形体加到Smart 3D设备中，并基于外形添加设备管口，进行管道设计等工作。而在添加过程中，由于对文件大小有限制，那么针对外形复杂的设备或带有管道等附件的撬装设备的支持，就会出现问题。另外，作为设备外形组成部分的插入，在细节上，也不能在属性上区分出撬装设备的结构、管道等对象类型，从而进一步增加插入难度。

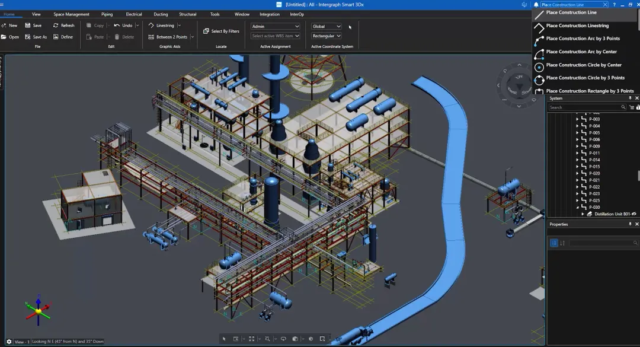

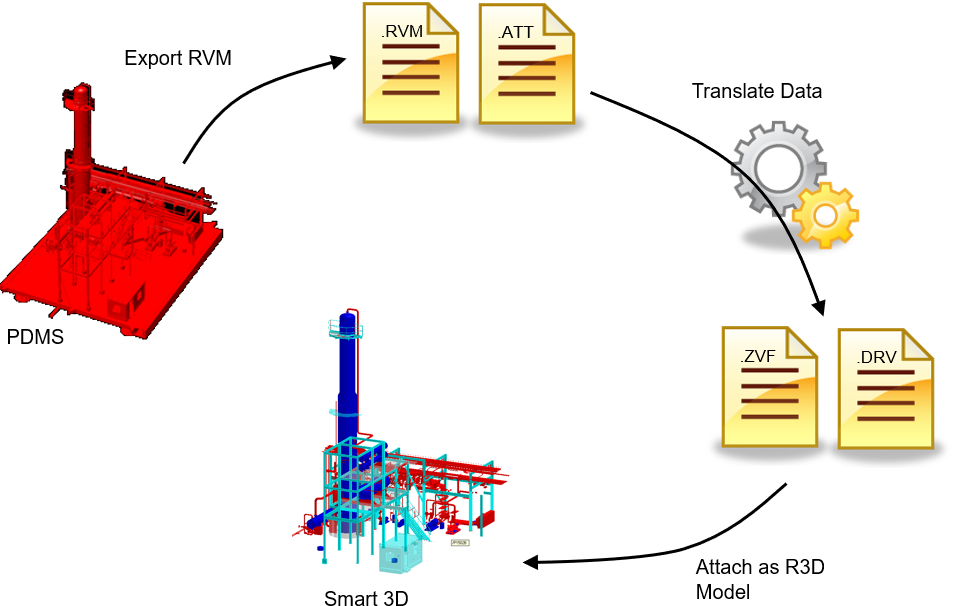

基于这个限制，本文介绍另外一种操作方案——Reference 3D model，参考外部3D模型。参考模型的操作工作流主要有以下部分：
这里强调一下Intergraph Smart Interop Publisher支持很多的模型格式，从模型格式列表中可以看出，从机械设计类的SolidWorks、CATIA、UG、SolidEdge到流程行业的PDS、PDMS、CADWorx以及Smart 3D本身都是支持的。软件都可以将其转换为Smart 3D支持的zvf文件。

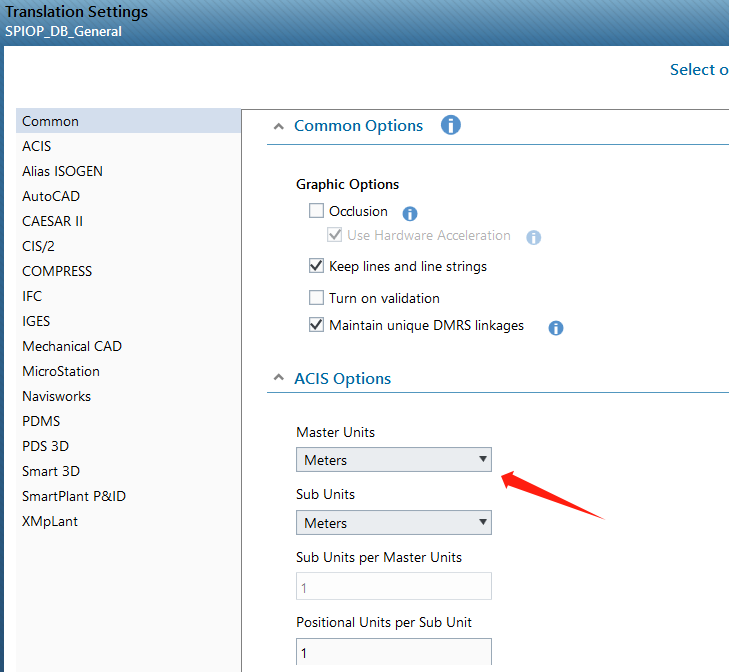

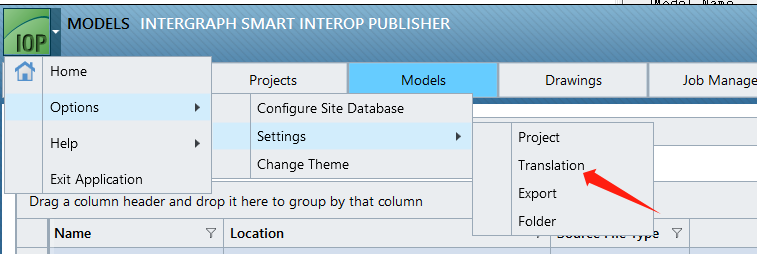

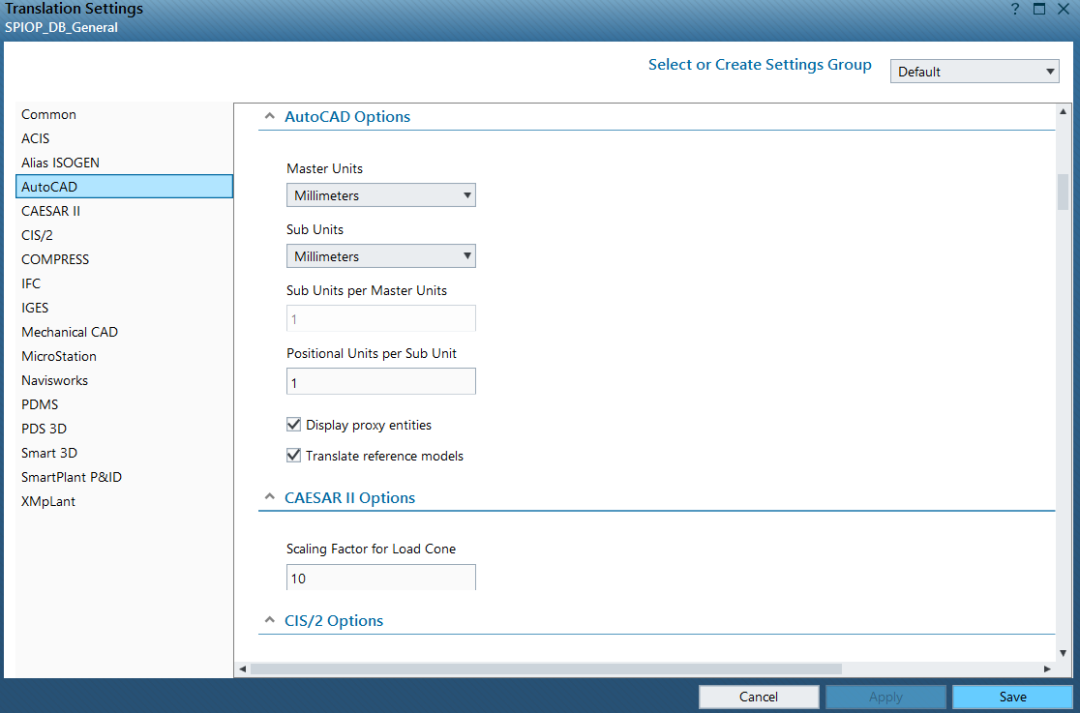

这里再强调一下关于Smart Interop Publisher转换的单位设置：
由上图可以看得出，软件中的单位将直接影响模型转换后的大小比例。
下面介绍一下，Reference 3D Model的一些基本操作：
New Reference 3D Model：

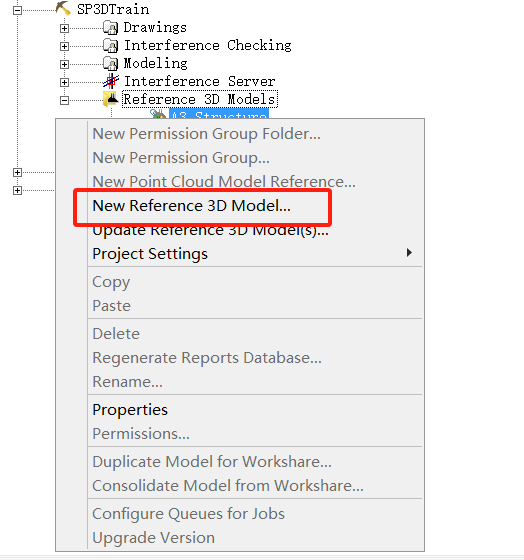

在Project Management中右键项目，选择New Reference 3D model命令：
设置相应参数，注意这里面File Path设置的是zvf所在的共享文件夹路径。相关的坐标位置需要通过坐标变换参数来完成设置，这个过程可能需要有两次设置来完成。此外还可以进行旋转变换。
下面，介绍一下删除操作。如下图，在参考过的模型处右键，可以选择“Delete”按钮，进行参考模型的删除。
此外，强调一下从Smart 3D 2018版开始，软件的Generate SIO功能将模型的参考操作深度优化，独有的模型转换技术可以支持Smart 3D、PDS、PDMS模型的SIO模型转化。将参考的“一块”整体模型，打散成了“独立”的SIO对象。更好地为我们的数字化设计服务。详见文件《Intergraph Smart 3D Generate SIO（AsBuilt）功能简介》。
本次分享到此为止，期待对大家有所帮助。
