如何学习掌握ANSYS HFSS电磁仿真设计？

现在的HFSS采用标准的Windows图形用户界面，界面还是相当友好的，学习起来也不会太难。学习HFSS，首先要搞清楚HFSS的设计分析流程，HFSS设计流程可以归纳为：选择求解类型→创建设计模型→分配边界条件和端口激励→求解设置→运行仿真分析→数据后处理查看分析结果。另外在HFSS中还有一个Optimetrics模块，使用该模块可以实现参数化扫描分析和优化设计。

在刚开始学习时，大家可以先找一个例子，照猫画虎跟着做两遍；对于初学者，推荐学习我们的HFSS视频培训课程，把视频课程从头到尾看一遍；看的过程中，有不懂的地方没关系，不懂的问题放一边，坚持先看完一遍。刚开始看一遍或者照猫画虎跟着做一遍的目标是对HFSS建立一个总体的认知并对HFSS设计流程建立简单的了解。对HFSS有了总体认知并了解了HFSS的设计流程后，接下来再从头跟着培训教程认真地学习设计流程中每一步的具体操作、具体设置，并搞清楚为什么要这样去进行设置和操作。

对于求解类型，需要搞清楚Driven Modal（模式驱动求解）、Driven Terminal（终端驱动求解）和Eigen Mode（本征模求解）这三者的区别和适用条件。

对于创建设计模型，需要熟练掌握各种原型物体的创建、各种建模操作——如旋转、复制、移动、布尔操作等的应用，以及模型材质的添加和分配等。

关于边界条件和端口激励的设置，是HFSS应用和学习的重点和难点；“边界条件决定场”，正确地理解和使用边界条件是正确使用HFSS仿真分析电磁问题的前提；HFSS中定义了多种边界条件，大家在学习过程中必须认真的弄清楚各个边界的定义、应用场合和如何正确使用。关于边界条件的理解掌握和正确地设置和使用，需要一些电磁学方面的基础知识。关于端口激励的设置和使用，大家重点掌握波端口激励（wave port）和集总端口激励（lumped port）这两种激励类型，这是HFSS最常用到的两种激励类型，大家在学习是需要领会二者之间的异同点。总之边界条件和激励是HFSS应用中的重点和难点，对于初学者，需要花更多的精力搞清楚两方面的相关知识。

对于求解设置，主要添加和设置求解频率、扫频频率范围、网格剖分操作等参数。求解频率和扫频频率范围会和实际设计相关；网格剖分操作会设计到有限元算法的一些基本概念，了解有限元算法的基本概念，会有助于对网格剖分设置参数的理解。

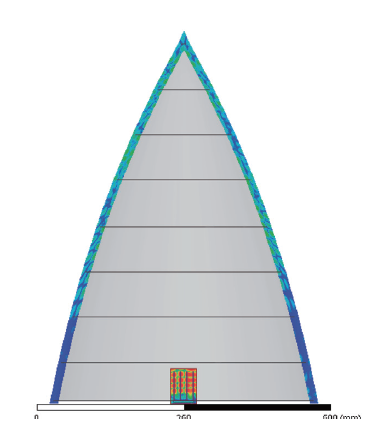

对于数据后处理部分，主要用于查看仿真分析后的各项分析结果的，学习时大家需要搞清楚HFSS具体可以查看哪些分析结果，理解每项分析结果的含义，以及如何查看相应的分析的结果。

最后，关于Optimetrics模块，它是HFSS中用于优化设计和参数扫描分析的工具，借助于Optimetrics模块中的各项功能可以实现自动分析设计模型参数的变化对设计模型性能的影响，并能够在设计模型不满足设计要求的情况下，找出满足设计要求的模型参数。要使用Optimetrics模块进行参数扫描分析或者优化设计，首先需要创建参数化的模型——即定义一系列的变量来表示模型的尺寸。所以关于该模块使用的学习，不仅要学习参数扫描分析或优化设计本身的相关设置和使用操作，还需要学习变量的定义和使用，以及参数化模型的创建。
