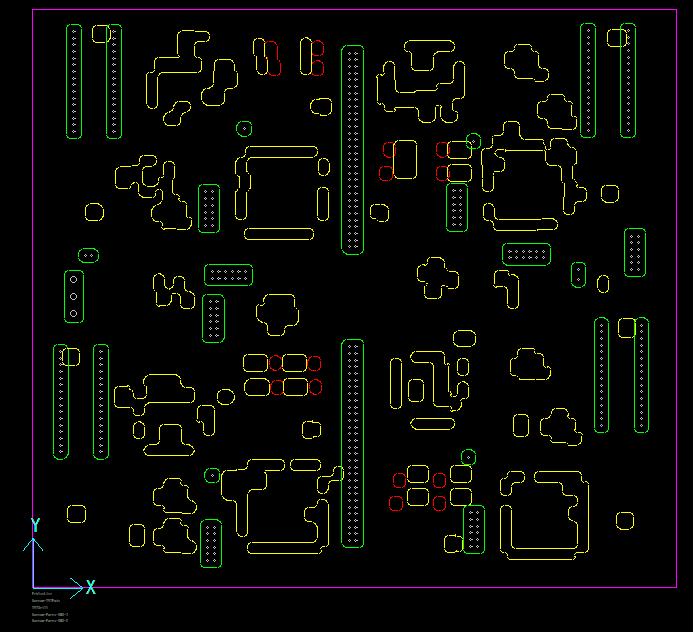

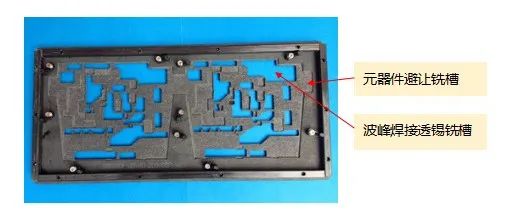

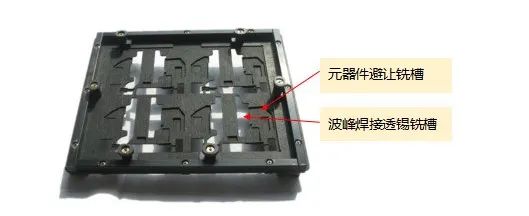

主要技术指标是上面的元器件避让铣槽和插件焊盘波峰焊透锡铣槽设计要求。
主要技术指标：
· 元器件避让铣槽要完全避让元器件，铣槽边和元器件保留一定的安全距离余量，避免压坏元器件。
· 铣槽深度要大于元器件高度，铣槽底部和元器件顶端保留一定安全间隙余量，避免压坏元器件。
· 根据元器件的高度不同，需要有不同深度的避让铣槽。
· 距离相近的元器件且高度差比较小的，合并到一个避让铣槽中。
· 波峰焊接透锡铣槽要完全暴露出插件焊盘，铣槽边和焊盘保留一定的距离，便于波峰透锡。
· 托盘要完全遮挡板外形（包括PCB板内槽），避免过波峰时翻锡。
