很多客户都表示，想要在生产线首件确认上更方便一点，
能不能在装配图元件本体上显示元件参数值？
当然可以！
只需要一个简单操作就可以满足这个需求，今天我们就来用望友SMT软件做个操作介绍。
装配图显示VAL值流程及说明：
模式选择为SMT基本模式
01 CAD导入：读入CAD
02 BOM导入：读入BOM
03 元件选择：选择INBOM的元件进行参数设
04 参数设置：
l 设置元件类型（type）参数：必须项， type参数会影响提取元件VAL值的结果。
l 极性元件添加元件极性标识：非必须，具体看对极性标识方式的要求。
05 工具：Bom中取值：提取VAL值
06 工具：装配图：设置显示VAL值
以下对第4步以后做一个简要介绍，如果想了解装配图的具体制作，可以参考以前的文章。
步骤详解：
04. 参数设置：
A. 设置元件类型（type）参数
进入元件参数设置界面，选择1“自动设置类型”
软件自动根据数据特征进行自动设置元件类型
（比如，电阻位号一般是R开头，两个引脚的SMD元件）
对于不能自动设置的可以自行添加定义
以后就会自动识别

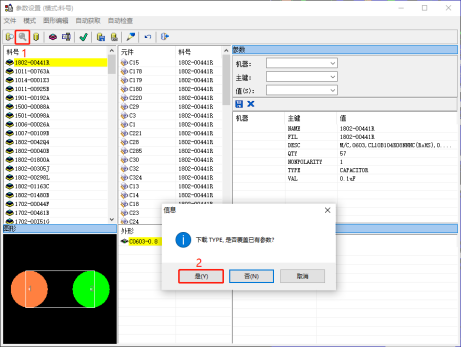

在参数设置界面点“自动设置类型”图标，弹出的对话框选2“是”
参考下图

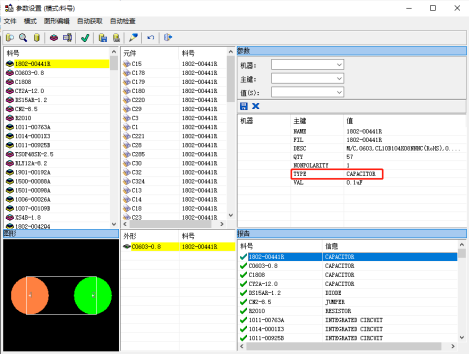

在右下角的报告位置可以查看设置后的结果
已设置TYPE类型参数的是“√”绿色打钩的状态
无TYPE参数的是“×”的状态
可以排序后再补充参数。（VAL值主要侧重电容、电阻、电感等，请确保TYPE参数定义正确）
B. 参数设置：极性元件添加元件极性标识：

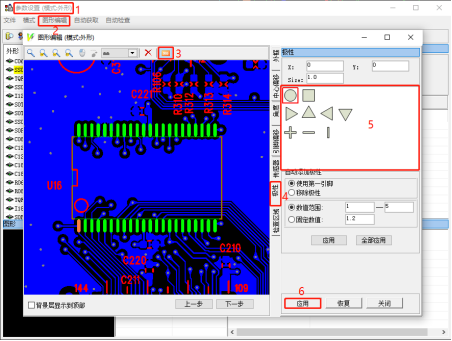

参数设置界面，第1步切换模式为“外形”
第2步选“图形编辑”菜单进行极性标识的添加
第3步“显示背景”，显示主界面打开的层，如丝印层做极性添加的参考
第4部选择“极性”
第5步选择一种标识类型，在左侧添加后第6步“应用”，然后“下一步”添加下一个
参考下图的步骤
5. 工具：Bom中取值

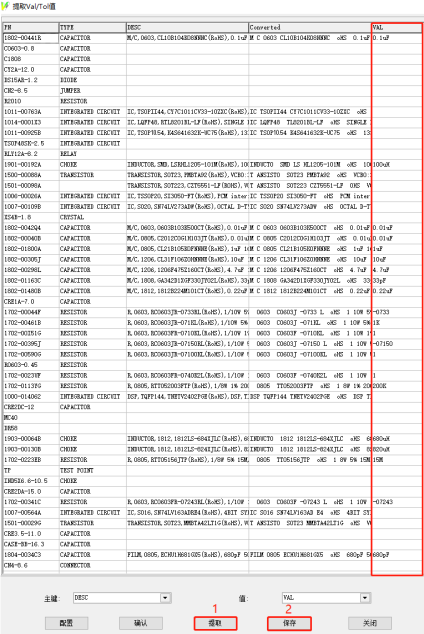

主界面“工具”菜单，选择“BOM取值”功能
软件从描述信息（BOM中读入的）
6. 工具：装配图

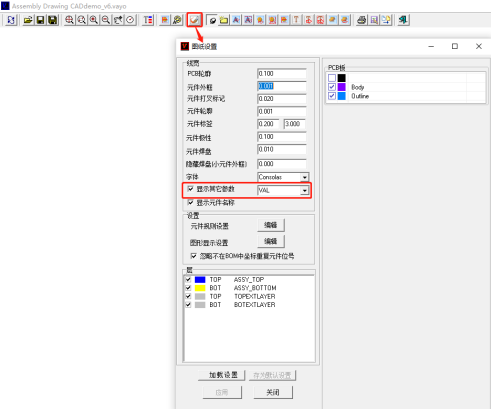

在装配图界面，进行“图纸设置”，勾选“显示其它参数”，选择“VAL”

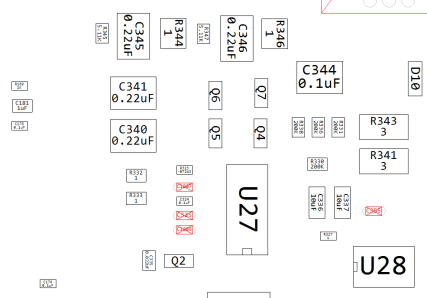

应用后就完成了在装配图上显示元件参数值的所有操作，效果如下图所示：
以上就是我们本次的望友SMT软件使用小技巧讲解啦
