软件介绍

软件简介:

PADS 环境是Mentor Graphics公司的作为业界主流的PCB设计平台,在通信、半导体、消费电子、医疗电子等当前最活跃的工业领域得到了广泛的应用。PADS Layout支持完整的PCB设计流程,涵盖了从原理图网表导入,规则驱动下的交互式布局布线,DRC/DFT/DFM校验与分析,直到最后的生产文件(Gerber)、装配文件及物料清单(BOM)输出等全方位的功能需求。

软件详细介绍:

PADS 可提供原理图设计和 Layout 功能。PADS 非常适用于复杂度较低但成本优先考虑的电路板设计。简单易用的原理图与 PCB 设计转换器可以把您当前工具集(不论是 Allegro、Altium Designer、CADSTAR、OrCAD、P-CAD 还是 Protel)中的库和原理图导入 PADS 中来。
功能和优势:

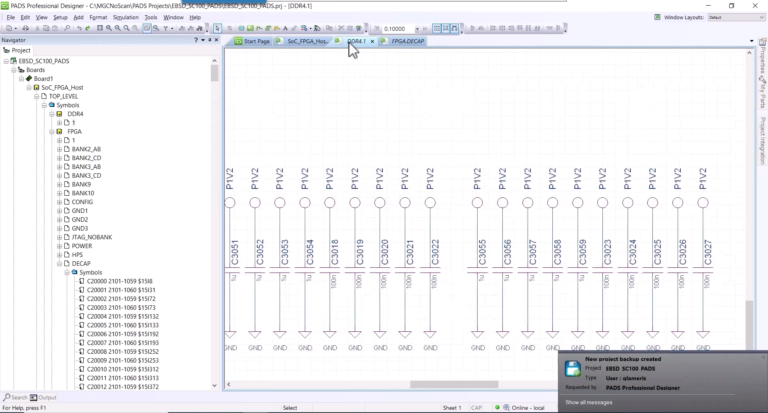

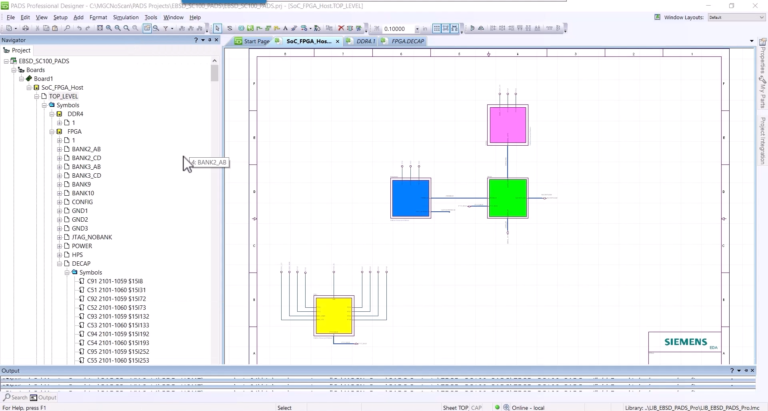

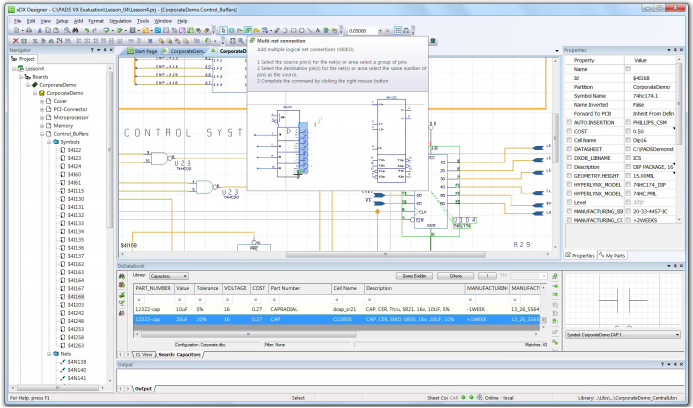

  • 原理图设计

PADS 包含各种系统设计输入和定义功能。直观的项目和设计导航、完整的层次化支持、启动库。还包含了所有设计规则和约束,并提供在线 DRC检查功能。

  • 元器件管理

PADS 元器件管理可以通过单个电子表格来访问所有元器件信息,并且可通过符合行业标准的 ODBC(开放标准数据库连接)与企业元器件和 MRP 数据库进行集成,以便跨地域的设计团队能够访问中央元器件信息。
利用 PADS 元器件管理,数据库可持续保持同步和更新。

  • PartQuest

PADS 连接到 partquest.com,而此网站则与元器件供应商 Digi-Key 及其完整的元器件目录紧密集成。通过 PartQuest 可访问近 50 万种元件,每种元件都具有完整的库数据。

  • 归档管理

PADS 归档管理提供可以获取项目快照。还可以在您 PC 或网络中的安全保存库内保存所有设计信息,并且增加了用于简化和改进工程设计审查的协作工具。
PAD可以为项目数据创建多个备份,在以后检索该数据以便进行评审和修改。在不同的应用情形下执行时, PADS 会自动创建每个阶段的归档。

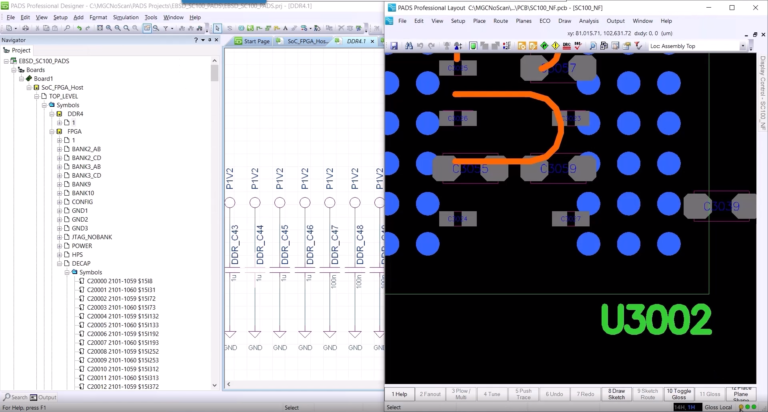

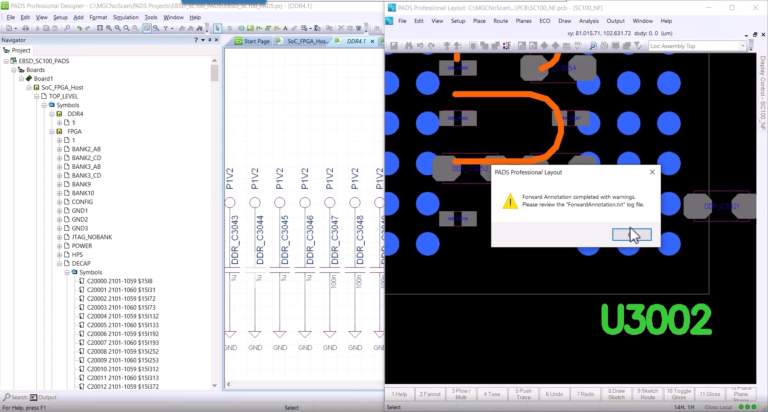

  • PCB Layout

PADS通过将设计规则与实时设计规则检查和双向交互显示结合使用,可确保电路板遵循设计规范,从而消除设计原型和制造后成本高昂的更改费用。
射频功能包括用于轻松创建共面波导的过孔缝合,以及填充包含过孔的区域的功能。还支持导入复杂的射频形状和倒角。
此外还包括自动尺寸标注、将 DXF 直接导入到电路 板和元件库编辑器、高级制造验证工具、针对第三 方机械工具 STEP 和 IDF 接口以及 3D 显示等功能。
PADS 可实现PCB 可视化显示。如此便可以 3D 形式查看 PCB 并找出机械对象中的冲突。3D 可视化包括元器件、焊盘、走线、过孔和平面。还可以对丝印层、阻焊层以及动态对象同步进行拟真。3D 视图中可测量距离和对象间的最小距离。导入 STEP 模型以在 Layout 视图中添加元件、外壳、电路装配等 3D 项目。还可以将 3D 装配导出为 STEP、3D PDF、JPG、BMP 等格式。

  • 布线

PADS可以为所有设计元素进行交互式布线,包括模拟、数字和混合模式的元素。还可以对布线进行全方位的控制,并且可以在正交、对角和任意角度的样式之间选择。利用经验证的布线算法,可以在对象或对象组(例如元器件、层、网络和过孔)之间应用设计规则。最适合自动布线器的操作包括按单个元器件或元器件组执行扇出和布线。
