在CADWorx 中，我们可以使用 BENT、 TUBE、 SPIP 这些命令来绘制特殊管道如下，操作方法如下：

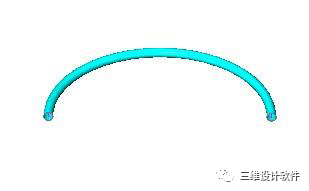

第一种：BENT命令可以绘制弧形管道。
操作方法：首先，ARC命令画弧线，然后输入BENT命令，选择弧线即可。
第二种：TUBE命令可以绘制没有弯头的管道，适用于小口径管子拐弯处无需使用弯头。
操作方法：首先，用PL命令绘制多段线（由于PL命令无法绘制高度方向的直线，所以我们也可以使用3DPOLY命令绘制三维多段线），然后输入TUBE命令输入弯曲半径，最后选择我们的多段线即可。
备注：除了用3DPOLY命令绘制三维多段线之外，我们还可以使用ROUTER命令（可以代替3DPOLY的三维多段线）进行多段线的绘制。此命令的优势在于可以使用CADWorx本身的一些方法，例如画坡度、调整标高等命令。

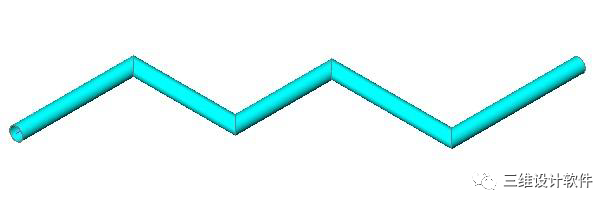

第三种：SPIP 命令可以绘制如下图所示直角连接式管道。
操作方法：首先，用PL命令绘制多段线，注意这种特殊管道不支持三维多段线。然后输入SPIP命令，选择我们的多段线即可。

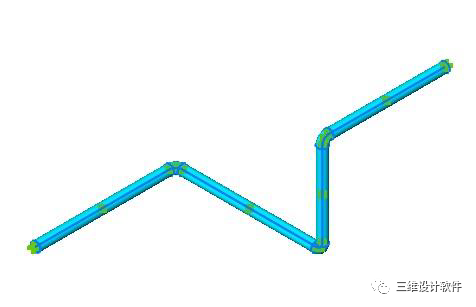

当然，我们在绘制好多段线后，也可以将其生成正常的管道。例如长半径弯头连接的管道或者承插弯头连接的管道。命令分别为：
-
长半径弯头 ROUTEBWLR
-
短半径弯头 ROUTEBWSR
-
承插弯头 ROUTESW
-
螺纹弯头 ROUTETHRD

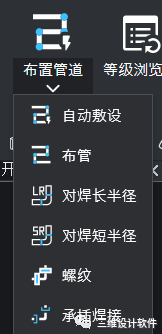

对应的图标按钮如下：
本次分享到此为止，期待对大家有所帮助。
