PAM-STAMP板料双动冲压仿真教程

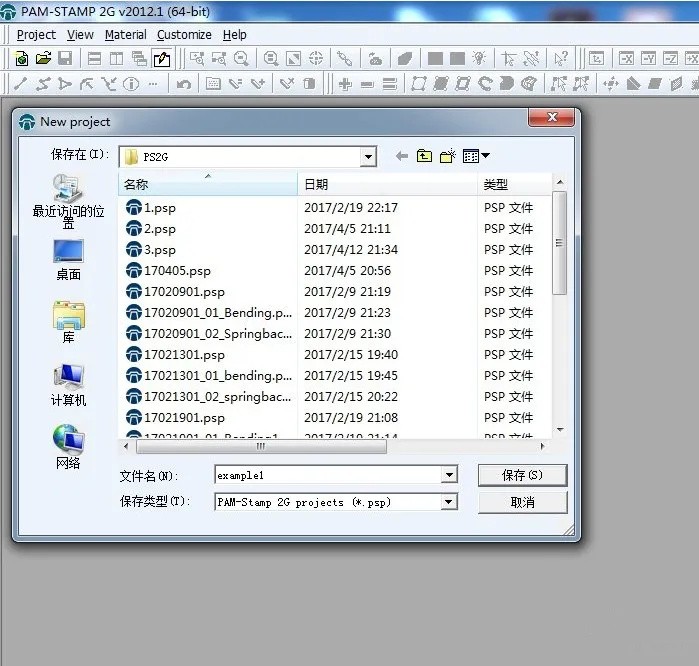

首先新建一个新的project，并命名为example1。

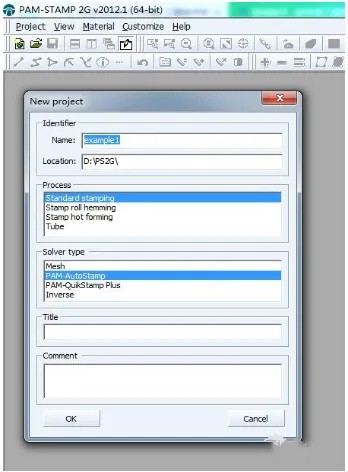

Process选择standard stamping；Solver type选择PAM-AutoStamp，点击OK。

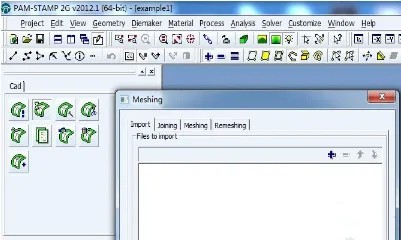

接下来导入几何文件。

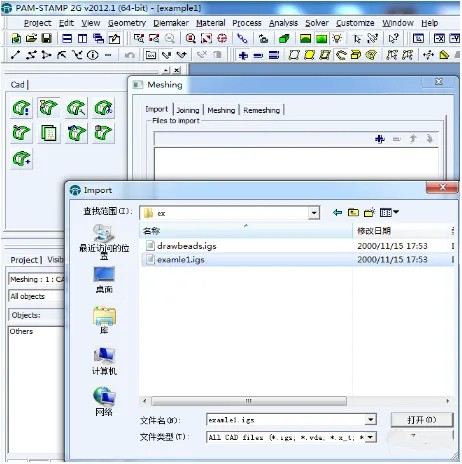

选择要导入的igs格式文件

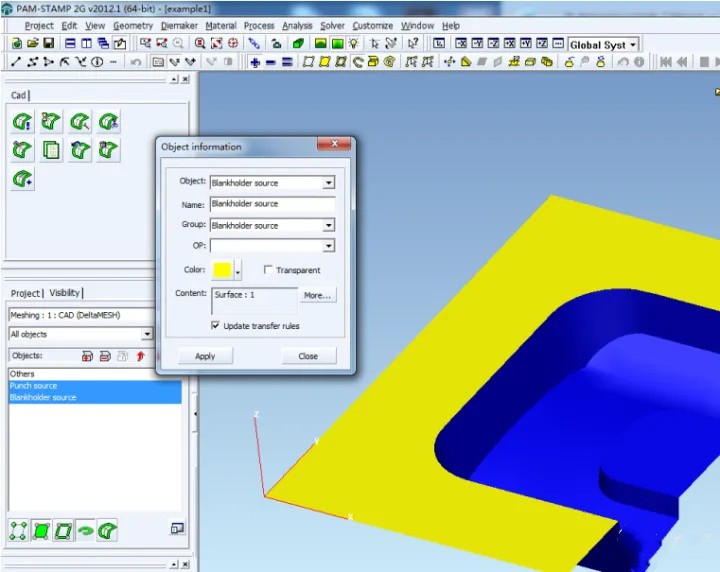

点击Apply完成导入。在完成导入后对导入的物体信息进行定义。分别定义为凸模资源与压边圈资源。

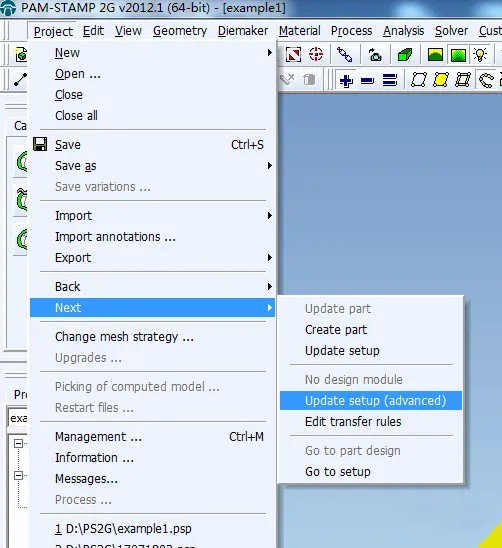

在完成了信息定义后进入setup。

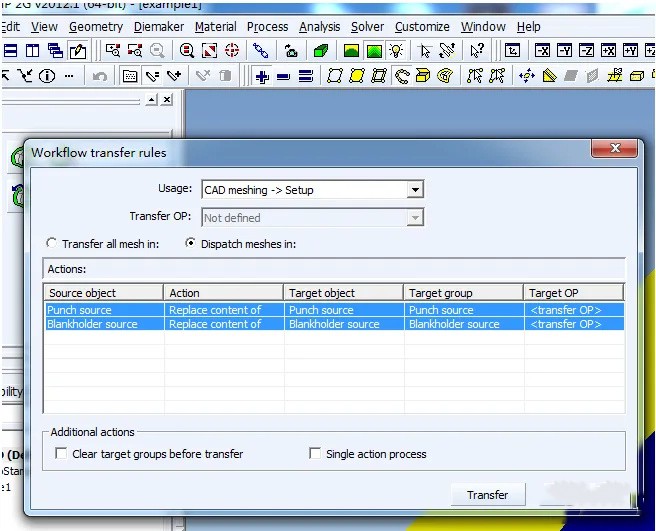

进入转换

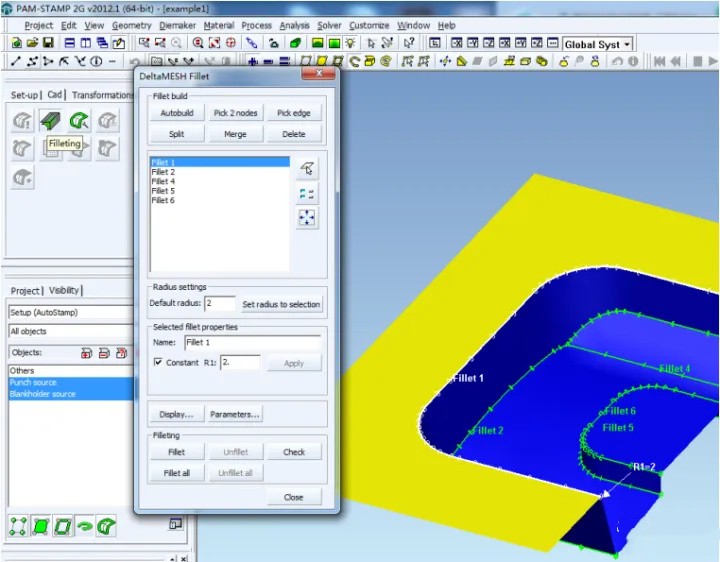

进入SETUP后对棱角进行导圆，将默认的圆角半径改为2，点击Autobuild，将自动对模型内的棱角进行选择，最后点击Fillet all

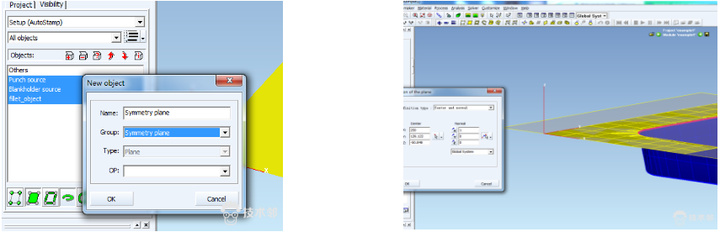

接下来生成对称平面，平面的创建选中心与法向方向。

继续创建冲压方向坐标系，因为系统自带宏默认的冲压方向为Z轴正方向，所以自建的坐标系的Z方向应与世界坐标系的Z方向相反。
