PIDCAD

PIDCAD是深圳市维远泰克科技有限公司专为工程技术和设计院设计人员及大中专院校师生和管道安装施工人员设计的，用于化工工程设计、管道＆仪表工艺物料流程图绘制的工具软件。

PIDCAD软件自问世以来，已在我国多项大型石化工程设计中使用;无论是在图上添加设备、仪表，绘制管线、安装阀门、管件，还是添加管线拌热、标示管线号、管内介质流向等，都是非常简便、快捷，功能多达450多项;并按行业标准，建有国家标准图幅库、设备符号库、阀门库、仪表库。是您从事工程设计时不可多得的助手;利用其绘制的工艺物料及管道、仪表流程图，结合我公司开发的工艺设备管理软件，可实现工厂工艺、设备信息化管理。

PIDCAD功能

1.600多项功能，绘制各种与管道、阀门、设备、仪表有关的流程示意图；

2.快速设计、绘制新建装置的工艺管道、仪表流程图;

3.快速绘制、复原原有装置及其流程图(含工艺物料平衡图和工艺管道、仪表流程图)，建立永久的电子版流程图、电子工艺档案库;彻底改变工厂过去徒手绘制的图纸不美观、易磨损、易褪色、不方便修改、不易保藏的状况;

4.在PIDCAD绘制的工艺管道、仪表流程图上，建立工厂设备管理信息库、仪表管理信息库、工艺参数管理信息库(需本公司开发的Pidmis软件支持)，实现工厂图纸、资料的电子信息化管理;

5.统计流程图中各种设备、仪表、阀门的数量、型号，并显示每个仪表、阀门的具体位置，方便工厂技术改造、大修、备件采购的信息化管理;

6.根据用户自己的需求，制作各种自定义图符，扩充系统的预定义图库。

PIDCAD工具条简介

主工具条
可随时打开、关闭其它工具条，使ACAD绘图区域面积扩展到更大

设备工具条
可任意添加反应器釜、塔、罐、各类换热器、泵、压缩机等,可随意设置设备的外型尺寸

设备内件工具条
可随意添加反应器内件，各类塔盘，换热器内件等

小型设备工具条
添加各类泵、压缩机、过滤机、分离器等小型设备

管线工具条
实线、虚线可分层放置，可标注管段号、流向标示等；可任意选择图幅的大小

阀门工具条
插入闸阀、截止阀、球阀、碟阀、止回阀、疏水阀、角阀、安全阀及各类调节阀等，且插入后管线自动断开

仪表工具条
添加一次仪表、二次仪表、进控制室仪表、进DCS仪表等；插入仪表后，管线自动断开或自动生成仪表连接线；可任意输入仪表功能代号、序号

管件工具条
添加异径管、8字盲板、各类过滤器、管帽、活接头、盲法兰等管件

PFD绘制工具条
物流号标注，管线设备工艺操作参数标注，物料表在图纸左下角自动生成等

轴测设备工具条
可以自由设置设备的倾斜角度，使设备具有立体美感

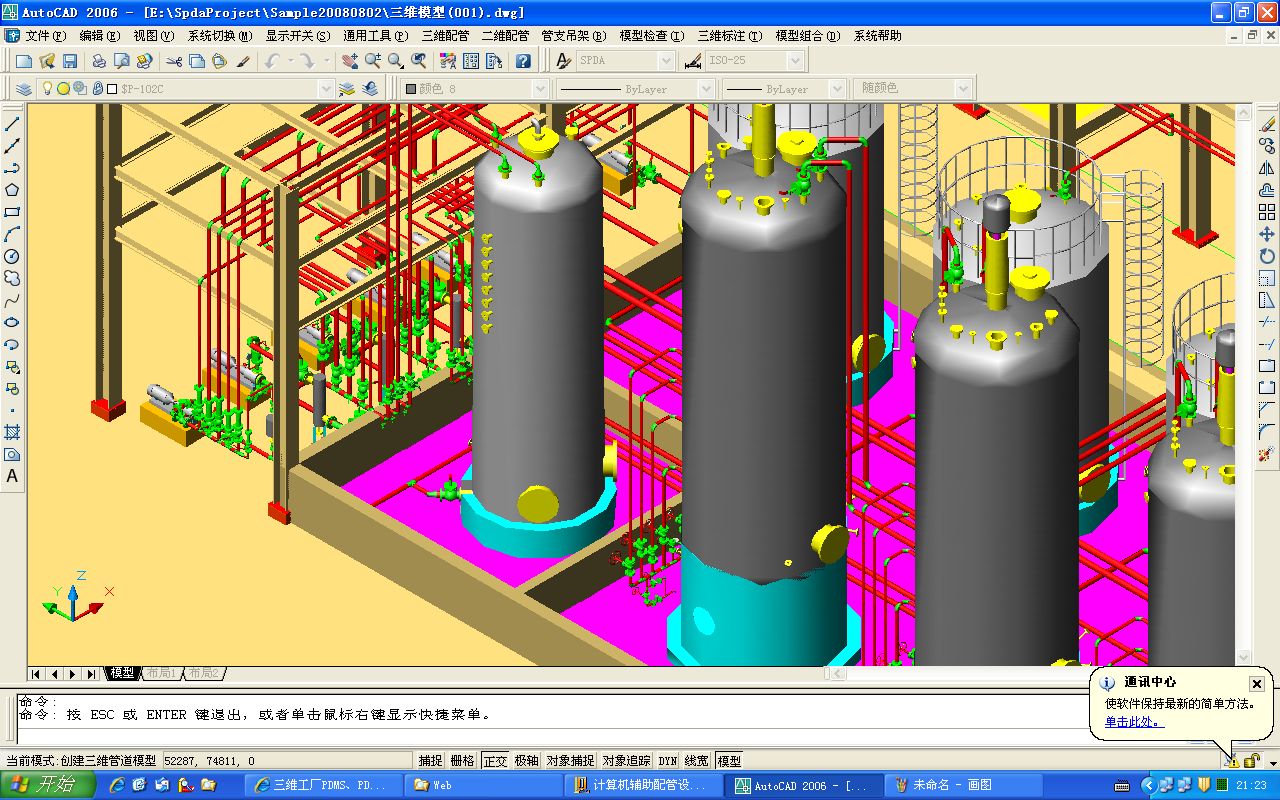

轴测图工具条
可以自由设置设备的倾斜角度，使设备具有立体美感

自定义功能
自定义图幅、标题栏、设备外形、内插件、管线颜色、设备属性

统计功能
自动统计各种材料，生成导出报表

PIDCAD适用环境

操作系统：Windows XP / Windows 9X / Windows 2000 / Windows NT /Windows 2003

支持平台：AutoCAD 2002/2004/2006（需要完全或者典型安装）

处 理 器：Pentium III 或更高，800 MHz（最低）1.5 GHz（建议）

内 存：256MB或以上，安装AutoCAD2006建议512MB以上

视 频：具有真彩色的 1024 x 768 VGA（最低）

硬 盘：安装 400 MB (AutoCAD用) 安装100M(PIDCAD用)
