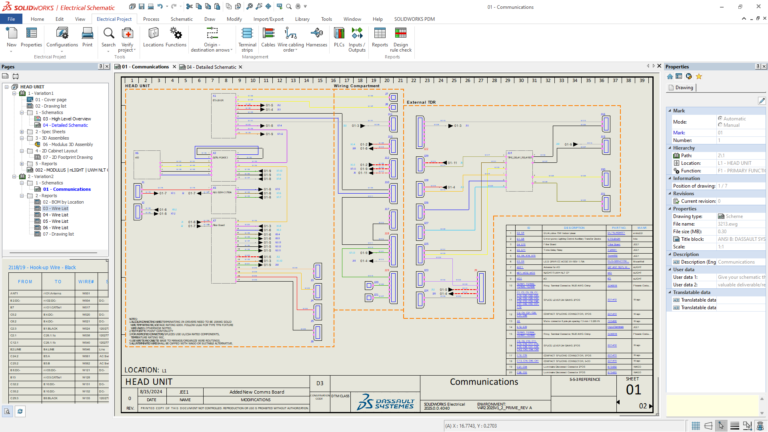

SOLIDWORKS Electrical是一款用于制备电气原理图的开放、直观、完整的软件包。它提供了原理图设计、布线方框图、2D 机柜布局以及完整的端子和报表管理。它由两个数据包组成：SOLIDWORKS Electrical Schematic和 SOLIDWORKS Electrical 3D，两者均可单独使用。电气工程数据存储在 (SQL Server) 数据库中并实时更新。这使多个用户可以同时处理同一电气工程。SOLIDWORKS Electrical 提供以下关键功能：创建智能电气原理图；创建 2D 控制面板图纸；跨分布式团队安全、同步地开展设计工作。

制造商 达索系统SolidWorks公司 Dassault Systèmes SolidWorks Corporation 达索系统SolidWorks公司 Dassault Systèmes SolidWorks Corporation
法国 > 巴黎
主要功能 电气原理图设计 | 电气柜三维布线
软件类型 商业软件
部署方式 本地部署
操作系统 Windows | Mac
当前版本 2024

icon最新更新

SOLIDWORKS Electrical2024最新更新1

在设计 3D 机柜布局时使用对齐零部件时，可以在图形区域中预览更改。这大大减少了在 3D 机柜布局中对齐 SOLIDWORKS 零部件所需的工作量。对齐零部件 PropertyManager 简化并改进了工作流程

SOLIDWORKS Electrical2024最新更新2

您可以同时更改多个导轨和线槽的长度。在早期版本中，您只能更改单个导轨或线槽的长度。多重选择导轨和线槽可以加速创建 3D 机柜的流程。

要更改多个导轨和线槽的长度：

1、在 SOLIDWORKS Electrical 3D 菜单中，单击更改导轨或线槽长度 。

2、转至 PropertyManager 中的定义长度 > 选择零部件下方，在图形区域中选择多个导轨和线槽。

SOLIDWORKS Electrical2024最新更新3

在 SOLIDWORKS Electrical 中，您可以根据所做的选择过滤制造商零件。您可以过滤：

1、关联制造商零件

2、附件制造商零件

3、辅助制造商零件

4、从 BOM 中排除的制造商零件

您可以使用 Electrical Manager 树的过滤制造商零件中的列表来过滤各种类型的制造商零件。显示/隐藏关联设备已被此过滤器选项取代。

您可以在 SOLIDWORKS Electrical 2D 机柜布局工程图中插入自动零件序号。

SOLIDWORKS Electrical2024最新更新5

从零部件中删除或替换零件时，您可以清除制造商零件信息。

要移除制造商零件数据，请单击 电气项目 > 配置 > 项目 。转至电气项目配置对话框的常规选项卡，在选项下选择从设备重置制造商零件信息。删除或替换为其他零件时，这会重置相关信息，如制造商数据、端子标注。

默认情况下，该选项会被清除。如果您清除此选项，即使在您删除或替换后，零件仍会保留端子号。

SOLIDWORKS Electrical2024最新更新6

借助 Excel 自动化，您可以自动重置未定义的宏变量。

要重置未定义的宏变量，请单击 SOLIDWORKS Electrical > 配置 > 项目 。转至电气项目配置对话框的常规选项卡，在 Excel 自动化下，选择重置未定义的宏变量。选择此选项时，%xxx% 变量不会保留在插入的宏中。它由以下项替换：

1、空字符串

2、已移除的对象

3、关联的默认对象（如函数或位置）

SOLIDWORKS Electrical2024最新更新7

在报告配置中，当您合并行时，软件会将连续值作为合并行的范围列出，而不是列出范围中的每个单独值。

在报告配置版本对话框的列下，选择值范围。要激活此选项，请选择合并行。您可以同时为多列激活此选项。

SOLIDWORKS Electrical Schematic 改善了用户体验。

1、在工程图中，您可以使用箭头键移动实体。

2、项目图纸的网格点大小会自动适应屏幕分辨率。

3、在原理图项目中，当您将侧面板设置为自动隐藏时，面板将保留自动隐藏设置。此行为增加了应用程序的可用性。

改进了为远程用户存档项目（VPN 连接），现在速度明显更快。

查看更多 >

icon产品特点

1、让开发流程变得顺畅。

2、 避免隐性成本。

3、减少制造缺陷。

4、避免上市时间延迟

功能详解 >

icon功能配置
SolidWorks Electrical共有2个功能配置包：Schematic Standard, Schematic Professional
标配  包含部分功能  选配  -无
功能模块 Schematic Standard Schematic Professional
单线原理图


多线原理图


混合原理图


2D 机柜创建


电气零部件和符号库


设计重用


自动创建接线工程图


自动接触交叉参考


高极公式管理器


SOLIDWORKS Electrical 内容门户


增强的 SOLIDWORKS PDM Connector


生成报告


报告生成 - 自定义
-

SOLIDWORKS 3D CAD 链接
-

通用 ECAD 和 MCAD 数据库
-

PLC 工具
-

动态接头工具
-

实时协作
-

实时同步
-

延迟更新模式
-

自定义零件库分类
-

Excel 自动化
-

用户权限管理
-


注：以上功能配置信息仅供参考，实际功能配置信息以真实软件为准，解释权归软件制造商所有。

查看更多 >

icon系统与硬件要求
项目 最低配置 推荐配置
操作系统 Windows 10 64位 Windows 10 64位
CPU 3.2GH或更高 Intel 或 AMD 处理器 3.2GH或更高 Intel 或 AMD 处理器
内存 8 GB RAM 32 GB RAM
存储 256GB SSD 1TB SSD
显卡 Nvidia or AMD 512MB独立显卡 Nvidia or AMD 1GB独立显卡
显示器 1920*1080分辨率显示器 1920*1080分辨率显示器
其他 N/A N/A

icon产品说明

SolidWorks Electrical 软件包提供了一系列电气系统设计功能，可满足专业设计人员的各种需求。2D 原理图与3D 模型可进行实时双向更新，所有项目设计数据都能保持同步，完美应用于机电一体化设计。

SolidWorks Electrical 2D是一个非常开放，简单易用，且功能强大的电气设计工具，帮助您在设计环节提高效率和质量。它包含两个软件部分: SolidWorks Electrical2D (设计电气原理图，接线图，系统图，2D机柜布局图，以及端子和清单报告的生成管理) 和SolidWorks Electrical 3D (设计3D电气装配布局，电气设备的电线和电缆，线束自动布线)。项目数据采用(SQL Server)数据库形式存储，通过协同程序，数据实现实时更新，支持多用户同时设计同一项目。

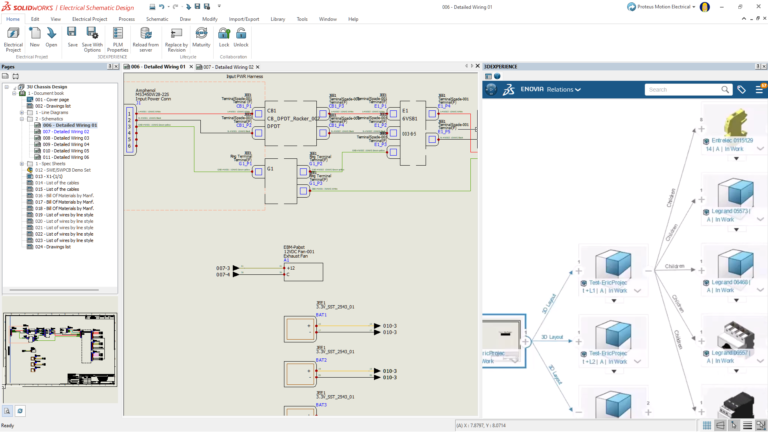

SolidWorks Electrical 2D原理图 SolidWorks Electrical 3D布线图可以根据2D原理图快速的生成电气布线图，电气设计工程师可清晰的了解和发现在电气设计中存在的问题。也能很好的和机械设计部门进行相应的对接。根据原理图中选型信息，自动生成SolidWorks装配体文件，实现电气设计从二维转为三维设计。

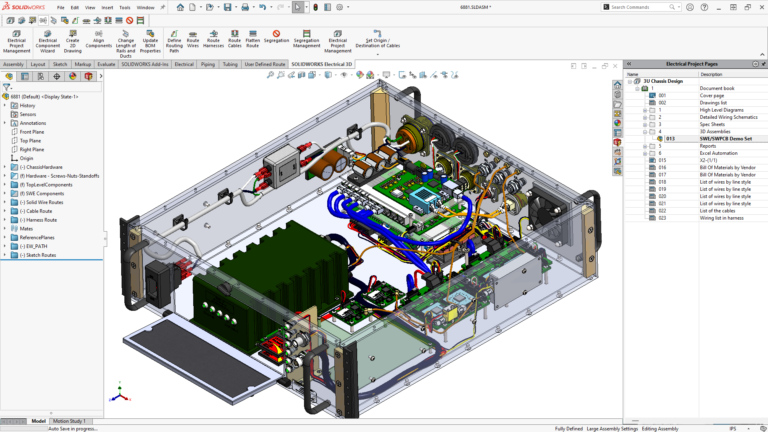

无需任何导入/导出，实现Electrical与SolidWorks同一时间工作于同一项目，数据库双向实时更新。帮助您快速完成SolidWorks三维电气元件的建模，自动添加配合参考等。

在SolidWorks环境下实时预览原理图图纸，实时管理图纸，实时添加/删除电气元件。自动根据原理图元件选型，尺寸信息，生成三维电气零件模型。在柜门中添加零件，自动完成打孔，生成2D打孔图。这样可以大大节省了二位生成三维的时间。在SolidWork环境下还能实现装配体内电气零件的智能布局。

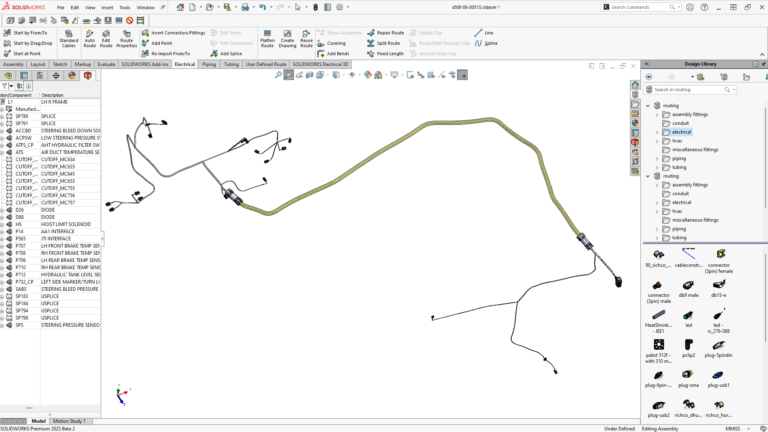

在SolidWork Routing 环境下一键完成装配体内电气零件自动布线，自动根据原理图中设计信息完成电缆线连接。自动查找最短路径接线，计算线槽占用率。
