DesignSpark Mechanical首页

版本/模块	价格	货币	计价单位
DesignSpark Mechanical EXPLORER 自由的	0.00	CNY	每月
DesignSpark Mechanical CREATOR 创作者	85.00	CNY	每月
DesignSpark Mechanical ENGINEER 工程师	125.00	CNY	每月

1.易于创建几何图形:

适用于：Explorer、Creator 和 Engineer 订阅套餐。

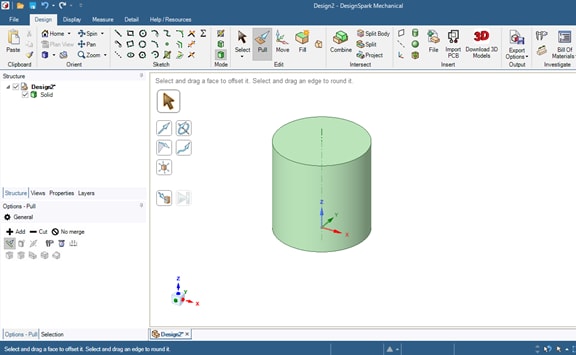

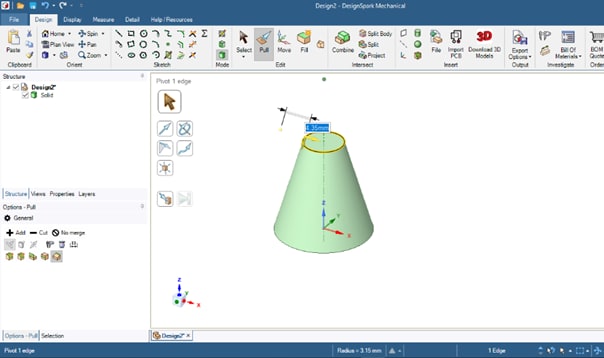

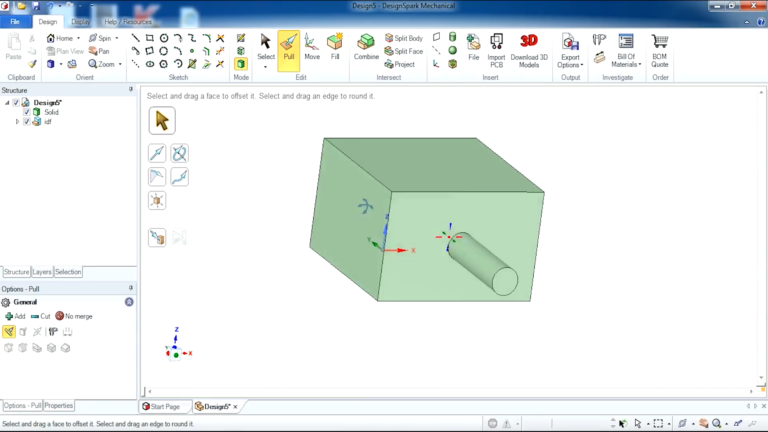

直接建模内核使得将线段和曲线连接成一个曲面变得轻而易举。用移动工具制作副本和图案。使用 3D 编辑工具，如拉动、组合和混合，将实体转化为所需的形状。

2.3D 镜像工具：

适用于：Creator 和 Engineer 订阅套餐。

将一个物体翻转到镜像线或镜像平面的另一边。对原始物体的更改会反映在其镜像物体上，您也可以只将镜像关系应用到某些特征上。

3.图纸中的细节设计选项：

适用于：Creator 和 Engineer 订阅套餐。

在 2D 工程图中利用注释、几何公差、孔表、BoM 表、焊接符号和表面处理工具详细定义您的设计。DSM 支持多种工业注释标准（ASME、JIS、ISO 和 GB），并符合 ASME Y14.5 GD&T 符号创建标准。

4.基于模型的定义（MBD）：

适用于：Creator 和 Engineer 订阅套餐。

基于模型的定义（MBD）通过语义 GD&T 和 3D 尺寸标注提供了比 2D 图纸更清晰的基准/控制特征，以实现直观的 3D 可视化效果。轻松地传达制造要求，并在多个项目中重复使用特定的零件。

5.用方程绘制草图：

适用于：Explorer、Creator 和 Engineer 订阅套餐。

使用参数方程在 2D 和 3D 空间中自定义曲线图案，或者从现有的曲线类型中选择，这些曲线类型包括阿基米德螺旋线、悬链线、正弦波、三维螺旋、弹簧线、二维螺旋、双纽线（伯努利）、次摆线、曳物线、利萨如曲线和维维亚尼曲线。

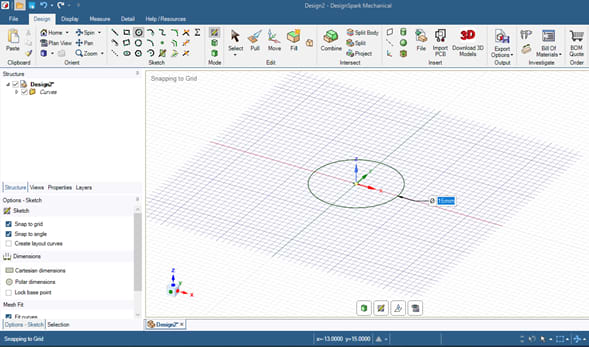

6.应用约束条件绘制草图：

适用于：Explorer、Creator 和 Engineer 订阅套餐。

应用约束条件，如共线、相切和对称，建立精确的几何关系，并使用构造线来生成受约束特征的镜像。

7.集成的 3D 模型库：

适用于：Explorer、Creator 和 Engineer 订阅套餐。

从超过 10 亿个制造商认可的零件 3D 模型中选择。无缝地插入到您当前的项目中，或下载以供以后使用。模型标有 RS 产品代码，因此您可以很容易地创建材料清单并获得生产报价。

8.测量和质量工具：

适用于：Explorer、Creator 和 Engineer 订阅套餐。

有专门的工具来检查错误，估计物体的大小、质量和体积，显示实体干扰，并通过帮助识别异常情况来评估设计表面的质量。

9.自定义选项：

适用于：Explorer、Creator 和 Engineer 订阅套餐。

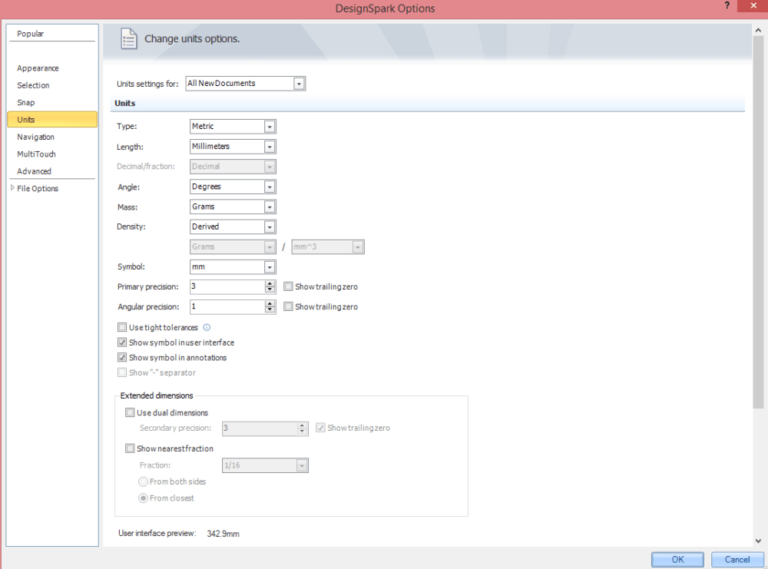

自定义键盘快捷键、工作区视图、渲染和阴影设置、抗锯齿、配色方案、工具栏布局等，以使 DSM 用起来更加得心应手。

功能模块	EXPLORER 免费	CREATOR 创作者	ENGINEER 工程师
不受限的项目和设计尺寸
用于复杂形状和几何图形处理的拉动、混合、填充和组合工具
生成材料清单并获得报价
以 IDF 格式导入 PCB
测量和质量工具（检查质量特性、拔模角度、曲率、偏差等）
基于方程和约束条件的草图绘制工具
利用 3D 扫描网格（如 STL）对实体模型进行逆向工程	-
3D 镜像工具	-
图纸的细节设计选项（完整的 GD&T 并支持 JIS、ISO、ANSI 行业标准	-
装饰螺纹	-
导入/导出 STEP、IGES、AutoCAD DWG 和 DXF 格式	-
从图纸视图中编辑 3D 对象	-

项目	DesignSpark Mechanical V6.0 推荐配置
操作系统	Windows 11（64 位）、Windows 10（64 位）、Windows Server 2016（64 位）和 Windows Server 2019（64 位）。
CPU	Pentium® 4 2.0 Ghz 或更快的 64 位（x64）处理器
内存	4GB 或更高
存储	至少 3GB
显卡	具有最新驱动程序并与操作系统兼容的独立显卡或集成显卡（AMD APU、Intel HD）。要获得完整的功能，请使用最新的 NVIDIA 或 AMD Professional 或 Workstation 显卡，它至少要有 1 GB 的独立显存，至少支持 OpenGL 4.5 版、DirectX 11、Shader Model 5.0，并启用 Direct3D 加速功能
显示器	显示器的最低分辨率应为 1024x768
其他	微软已经正式结束了对 Windows 7 的支持，该软件可能仍能在 Windows 7 上运行，但您可能会遇到开发商无法修补的错误。网络浏览器 - 谷歌浏览器（v102 或更高版本）、火狐浏览器（v101 或更高版本）和 Microsoft Edge（v102 或更高版本）。输入设备 - 带滚轮的 2 键鼠标可选的输入 - 3D 鼠标（如 3Dconnexion SpaceMouse），通过原生触控笔界面支持触摸屏多点触控。
