AIBlade 智能化叶片设计软件首页

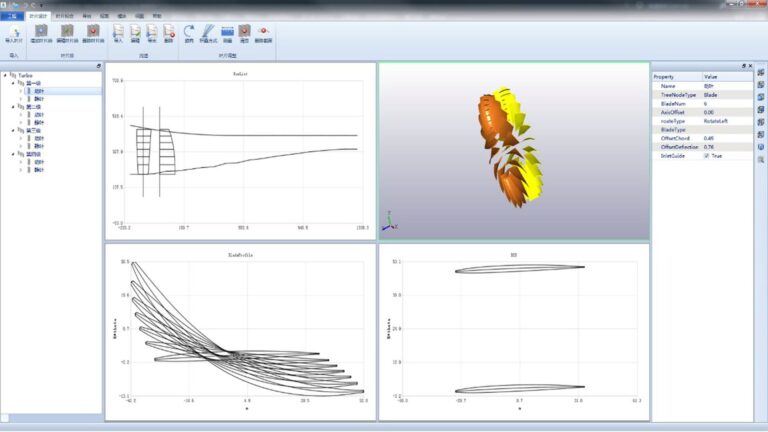

1、AIBlade能根据叶片设计参数以不同的叶片造型算法自动生成叶片的三维模型，提供中弧线+厚度分部的造型方法，同时软件集成了丰富的叶型数据库，可以自动的进行数据选择和叶片造型。

2、叶片拟合功能可以针对读入的各类CAD数据，进行快速的、自动化的全参数化拟合，在叶片的改型设计中起到重要的作用。

3、系统平台中输出的几何数据（IGES、STEP格式）可以很好的兼容不同商业化软件中的几何数据要求。使得最终用户从繁琐、枯燥、大量的重复劳动中解放出来，把精力集中在创造性的设计思路、经验判断以及具体系统方案设计的高级工作中。

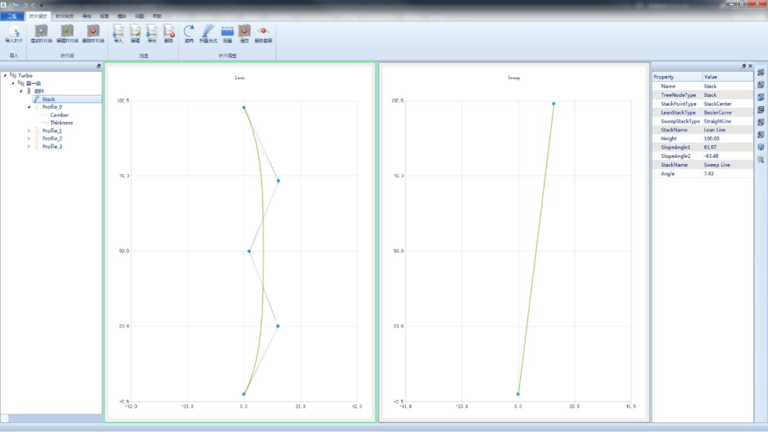

4、AIBlade的平台软件在叶片参数化造型模块中，可以对初始叶片进行参数化设计，造型方法采用中弧线+厚度分布的方式，造型参数有：进口几何角、前缘/尾缘相对半径、弦长、最大相对厚度、最大厚度相对位置、最大扰度相对位置等；同时叶片积叠方式可选，包括重心积叠、前缘积叠、尾缘积叠。

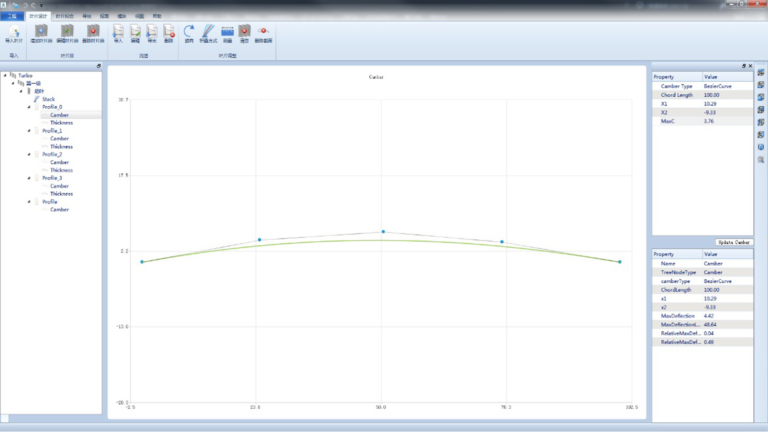

5、在叶片参数化拟合模块中，可以对叶片进行全参数化拟合，包括叶片的各截面型线（以中弧线+厚度分布的方式）、积叠线，最终可以生成叶片造型参数。提供Bezier、B样条以及NURBS等多种参数化拟合方式。

6、几何及网格数据转换平台可以兼容目前的通用CAD数据格式，包括Iges数据格式（支持最新的5.3版本）、Step数据格式（包括203以及214格式）。软件可以根据导入的几何数据进行自动化模型判断，分离各级叶片，根据用户多种不同的设置参数自动生成叶片截面线，最终根据自动化离散算法得到截面线上的所有离散点数据。最终可以导出AutoGrid以及TurboGrid的网格划分所需要的准备数据。在网格生成结束之后可以将网格数据转换成通用的CGNS网格数据以及CCL文件，兼容CFX软件，大大简化了用户在CFX中的操作，方便边界条件的自动设定。

AIBlade 智能化叶片设计软件

产品特点

功能模块

叶片参数化造型设计模块

叶片参数化拟合模块

叶片几何及网格数据转换
