OpenRoads Desginer 是适合中国基础设施项目的专业级信息模型创建和开发平台。OpenRoads Desginer 可用于各种类型、规模的道路工程项目的各个阶段可以处理各种复杂工程，如互通立交设计、环形交通枢纽设计、场地开挖、污水和雨水管网设计，生成施工风险报告；提供一整套功能，可满足所有廊道建模、勘测、排水及地下设施的需求，有助加快道路项目交付，从而确保项目的顺利开展。
厂商参考报价
| 版本/模块 | 价格 | 货币 | 计价单位 | 备注 |
|---|---|---|---|---|
| OpenRoads Designer | 6481.00 | USD | 套 |
最新更新1、本地化工作空间
根据国内用户的使用习惯和需求，定义了公路、市政、水运三个行业的本地化工作空间，软件启动之初可按需选择。
2、DTM地形精简工具
China kits针对DTM模型增加了等高线提取、地形简化、地形转换等工具。

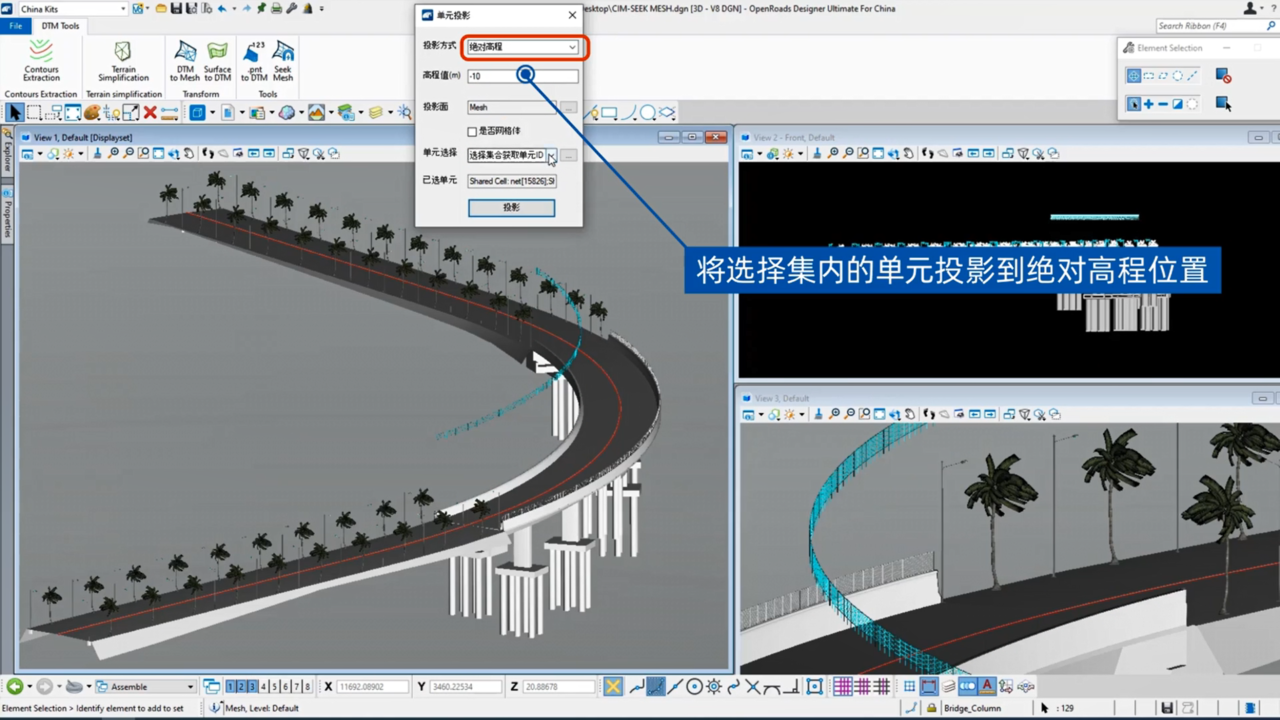

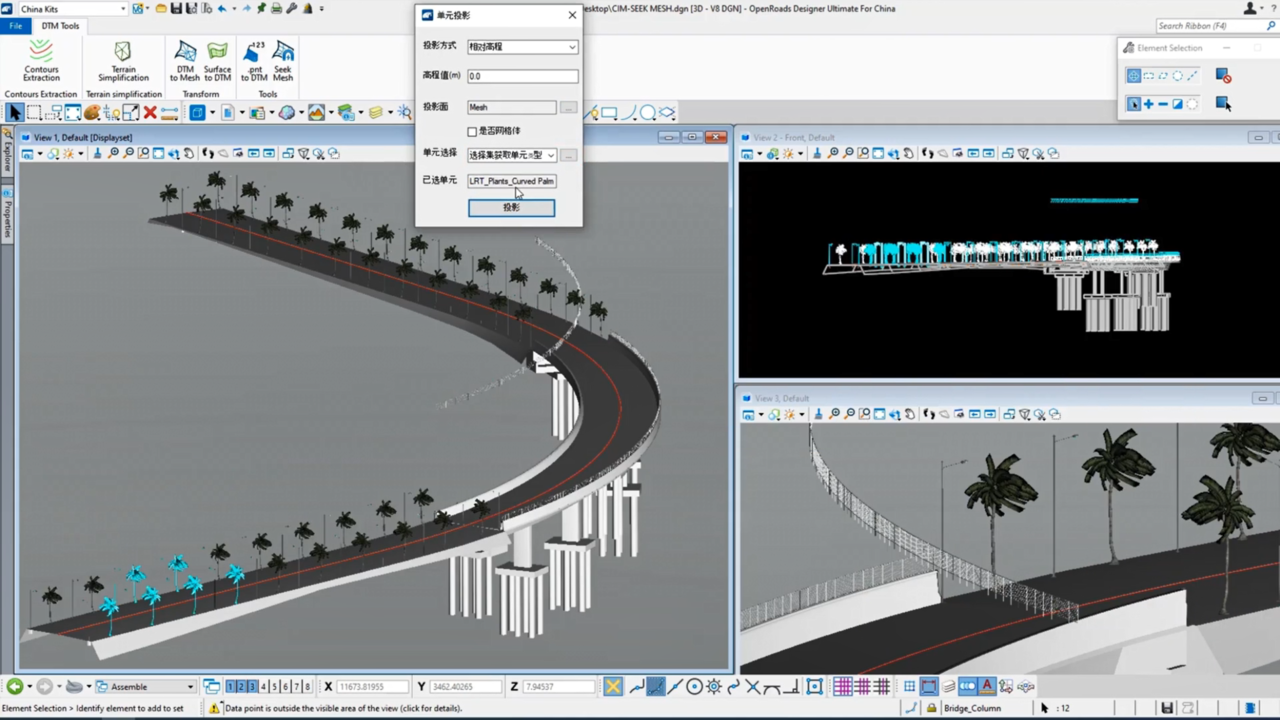

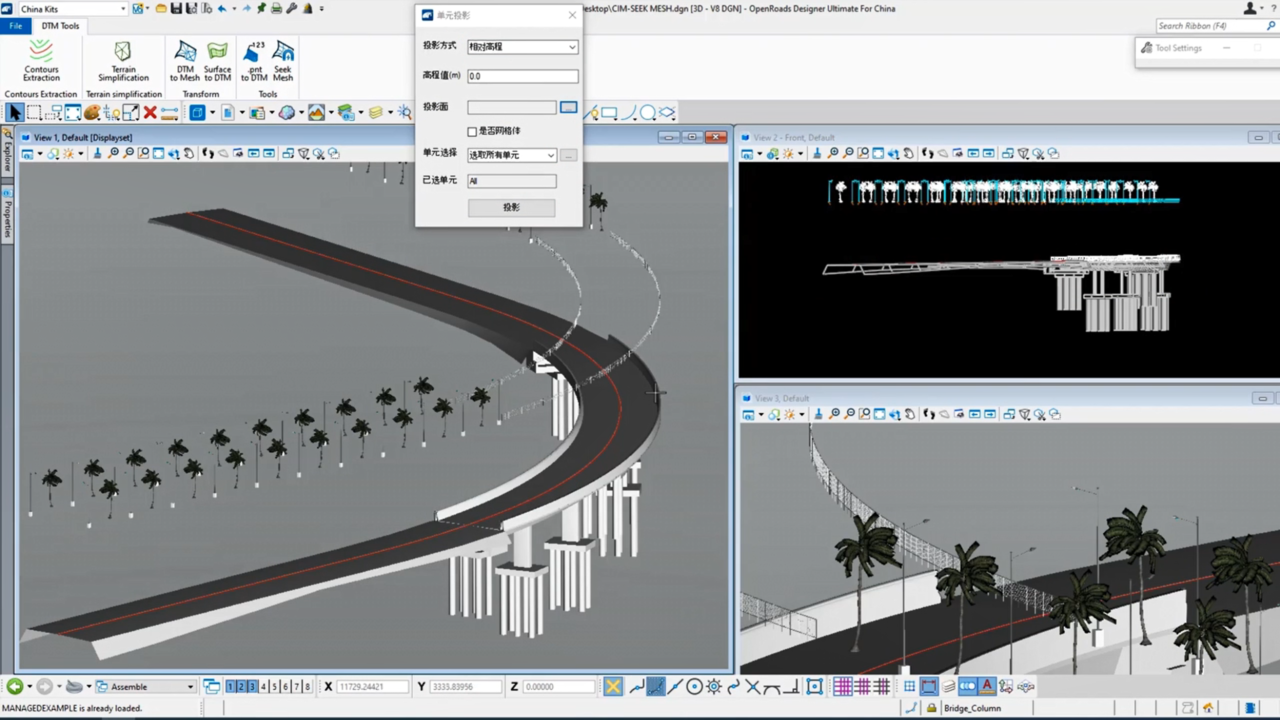

3、单元投影工具
使用单元工具可将单元批量投影到面上，可提升交安专业及景观设计中设施的布置效率。
产品特点1、结合实景环境进行设计
包含实景建模工具，用于合并和编辑各种类型实景建模数据，可以从实景网格和 LiDAR中提取地面特征以及参考点云和影像。
2、设计意图快速建模
利用设计意图功能，用户可以构建土木工程元素之间的联系，以确保设计项目能够反映工程意图。
3、多专业集成
为路网项目交付提供综合建模环境， 同时还可在从概念设计到施工的过程中统一标准和工作环境。
4、变更调整
采用以模型为中心的方法，可在整个模型中对设计进行动态更新，保证所有团队成员可以轻松获取最新设计成果。
5、改进项目交付成果
可自动创建全系列的设计交付成果。自动化执行绘图过程中可即时同步模型以生成高质量的文档，这也是绘图合成流程的结果。所有交付成果均遵循相同项目标准且来自相同模型。
6、可视化设计
提供约束驱动的模板、上下游关联的直观界面和动态三维建模以实现实时设计。
功能配置| 功能模块 | 标准版 | 旗舰版 |
|---|---|---|
| CIM SDK | ||
| 公路设计及 SDK | ||
| 场地设计及 SDK | ||
| 测绘工具及 SDK | ||
| 给排水设计及 SDK | ||
| 桥梁设计及 SDK | - |
|
| 桥梁结构配筋 | - |
|
| 隧道设计及 SDK* | - |
|
| 路线模块 | ||
| 路中线导入（HintCAD、 EICAD、鸿业市政道路） | ||
| 交点法创建复杂曲线 | ||
| 断链管理 | ||
| 路线信息查询 | ||
| 地形模块 | ||
| 等高线提取 | ||
| 地形简化 | ||
| 地形转换 | ||
| 地形切分 | ||
| 高低点范围查询 | ||
| 廊道模块 | ||
| 批量创建廊道 | - |
- |
| 廊道管理 | - |
- |
| 批量创建三维路面 | ||
| 廊道参数刷新 | ||
| 填挖方交界点查询 | ||
| 按三维路面统计工程量 | ||
| 按命名边界统计工程量 | ||
| 土方平衡模块 | ||
| 填挖方体创建 | ||
| 网格面间填挖方体 | ||
| 土木单元填挖方量统计 | ||
| 土方平衡计算 | ||
| 绿化带工具包 | ||
| 绿化带创建 | ||
| 绿化带编辑 | ||
| 绿化带复制 | ||
| 绿化带管理 | ||
| 绿化带工程量 | ||
| 表面模板模块 | ||
| 批量赋表面模板 | ||
| 表面模板管理 | ||
| 表面模板剪切 | ||
| 路口模块 | ||
| T 型 / 十字路口创建 | ||
| 路口编辑 | ||
| 路口删除 | ||
| 路口复制 | ||
| 路口添加剪切参考 | ||
| 路口管理 | ||
| 路口工程量统计 | ||
| 道路开口 | - |
- |
| 匝道出入口 | - |
- |
| 单元模块 | ||
| 附属设施放置 | ||
| 单元转换 | ||
| 单元替换 | ||
| 单元投影工具 | ||
| 单元参数化放置 | ||
| 桥梁工具 * | ||
| 批量放置桥梁下部结构 | - |
|
| 预制梁桥 - 复制某片梁 | - |
|
| 预制梁桥 - 按跨复制主梁 | - |
|
| 梁段库 | - |
- |
| 施工深化设计模块 | ||
| 平面切分 | ||
| 竖向切分 | ||
| 三角网重采样 | ||
| 网格剪切 | ||
| 网格重构 | ||
| 边界提取 | ||
| 坐标标注 | ||
| 可视化增强模块 | ||
| FBX 简化 | ||
| 曲线转网格 | ||
| 压印 | ||
| 线型管理模块 | ||
| 线型替换 | ||
| 删除线型 | ||
| 数字化交付工具 | ||
| IFC 导出 | ||
| 开发支持模块 | ||
| Python 脚本中心 | ||
| 本地化工具 API |
注：以上功能配置信息仅供参考，实际功能配置信息以真实软件为准，解释权归软件制造商所有。
系统与硬件要求| 项目 | 推荐配置 |
|---|---|
| 操作系统 | Windows 10x64 |
| CPU | Intel Pentium或AMD Athlon处理器（2.0 GHz 或更高主频） |
| 内存 | 最低 4 GB 内存，推荐使用 8 Gb 以上（内存越大，性能越佳） |
| 存储 | 最低 13 GB 可用磁盘空间 |
| 显卡 |
- |
| 显示器 |
- |
| 其他 | 输入设备：鼠标或数字化输入板（数字化输入板要求使用供应商提供的 WINTAB 驱动程序或 Bentley 的 Digitizer Tablet Interface，后者已随附在安装程序中） |
产品说明使用施工驱动的工程和分析创建道路设计
OpenRoads Designer是一个非常通用的土木工程设计应用程序，用于全球所有类型和规模的土木工程项目。该应用程序可解决各种复杂任务，例如立交桥设计、环形交叉路口设计、土方工程、测量、卫生和雨水管网设计、地下公用设施以及施工桩报告的制作。传统的2D方法是手动和乏味的，充满了沟通和数据差距，让你感到沮丧，疲惫，并且项目会花费你的准确性，时间和金钱。从勘测到计划制作和施工文档，OpenRoads Designer 是您需要的应用程序，每次都能按时满足项目要求，无论发生何种变化。
数据和设计集成
OpenRoads 使 2D 和 3D 模型的协作比以往更容易、更高效。从团队级别的在建工作协作到项目级别的多学科协调，项目经理、审阅者、现场工作人员和检查员可以查看设计、执行虚拟演练、查询模型信息和分析嵌入式属性数据。您可以自动生成高质量的图纸，包括在整个项目中保持一致的多学科文档集。以图纸方向获取项目的实时视图。随着设计的变化，图纸也会发生变化。直接在设计模型中进行编辑，应用程序将更新图纸。
详细的道路设计
OpenRoads 是几何、测量、排水、公用设施、工程量估算、切割/填充、场地平整、车道配置和移动性所需的全部工具。通过设计时分析确保对整体项目绩效的可见性，从而为各种分析（如排水、地形、安全、平整、场地可见性等）实现优化的设计成果。道路设计师和工程师需要能够跨学科无缝协作的软件，满足不断增长的行业需求，并包括自动化以消除繁琐的手动工作。无论您是需要生产传统的 2D 可交付成果、推进到 3D 建模、支持数字化转型还是上述所有方面，OpenRoads 都是道路设计的理想选择。
2D、3D 及更高
即使运输行业正在朝着创建3D模型的方向发展，对各种可交付成果的需求仍然是项目工作流程的一部分。使用OpenRoads，您可以创建可能需要的任何可交付成果。使用约束驱动的模板、上下文相关的直观界面和动态 3D 建模实时体验您的设计。在建模工作流程中随时按需可视化设计。无需翻译、软件或特殊的工作流程。无论是 2D 还是 3D、平面图还是模型、数字还是纸质，OpenRoads 都旨在让您同时在所有这些领域工作，利用来自一个领域的信息来帮助填充另一个领域。我们的 3D 模型可用于 4D 调度和 5D 成本估算，使您的设计按时、按预算实现。
常见问题FAQOpenRoads Designer 是一款用途广泛的土木工程设计应用程序，可用于全球各种类型和规模的土木工程项目。该应用程序可处理各种复杂的任务，例如立交桥设计、环形交叉口设计、土方工程、测量、卫生和雨水管网设计、地下公用设施以及施工桩报告的生成。OpenRoads Designer 提供了工作流和工具集，可帮助您快速对设计意图进行建模、确保标准、在所有专业中工作，并在设计项目时持续建模。
是的，OpenRoads Designer 充分利用了 3D 模型，促进了 BIM Level 2 及更高级别的发展。该应用程序支持与 2D 和 3D 建模的互操作性和对象建模，可直接生成线性、曲面和 3D 网格伪影并存储在文件中，从而提供超越市场上其他土木工程设计工具的实时可视化。通过 3D 模型协作和 i-model 实现开放式信息移动化，从而允许共享来自多个供应商、专业和组织的数据。
OpenRoads Designer 还可以在设计阶段提供更高的可扩展性和详细程度，以支持施工。该应用程序还提供了一个全面的几何规则引擎来满足模型更新要求，并提供设计意图并自动更新模型以封装更改。
OpenRoads Designer 提供了一个开放式建模环境，以确保您跨专业进行数据集成，从而改善协作，并确保所有用户在设计的所有阶段都使用最新模型。在实时模型中工作，通过交互使用数据并在现场、铁路、公路、桥梁、排水、地下公用设施、岩土工程和其他设计团队之间工作，帮助在流程的早期识别冲突并消除施工错误和延误，从而降低风险。
是的，OpenRoads Designer 旨在帮助管理设计中的更改，并反映所有编辑和更新，以确保 2D 和 3D 高质量的施工交付成果。您可以从 3D 模型生成横截面、平面图、截面、平面图等。该模型与计划图纸的生成动态链接，因此您可以直接在模型中注释计划，并确保所有项目标准都反映在可交付成果中。您可以轻松地将指定数据隔离、提取和打包给承包商，同时确保通过工作区和工作集执行标准。该应用程序还输出 Trimble、Topcon 和 Leica 的标准格式，用于机器控制的分级和机器制导。
不需要，OpenRoads Designer 包含多达 100 个进水口的地下设计和分析功能，以确保您可以设计、建模和分析水力网络，并将设计集成到土木基础设施项目中。
不需要，OpenRoads Designer 是一款 3D 建模应用程序，可帮助您实时体验设计，并使您能够在 3D 场地模型中移动并直观地检查设计是否存在任何缺陷或物理冲突。您可以在 3D QA 中完整查看场地要素，以检查放坡问题、实用程序冲突和场地性能。该软件与 Bentley LumenRT 完全集成，可创建模型以及极具影响力的视觉效果和动画，从而轻松地将设计传达给利益相关者和客户，以供项目审批。
GEOPAK 是 Bentley 之前销售的土木工程设计软件，现已集成到 OpenRoads Designer 中。OpenRoads Designer 取代了以前通过 InRoads、GEOPAK、MX 和 PowerCivil 提供的所有功能。OpenRoads Designer 通过施工驱动的工程和分析，为测量、排水、地下公用设施和道路执行详细设计。
MX design 是 Bentley 之前销售的土木工程设计软件，现已集成到 OpenRoads 中。OpenRoads Designer 取代了以前通过 InRoads、GEOPAK、MX 和 PowerCivil 提供的所有功能。
OpenRoads Designer 是一款道路设计软件，它提供了一个全面的建模环境，以支持从概念到施工的高速公路设计。
