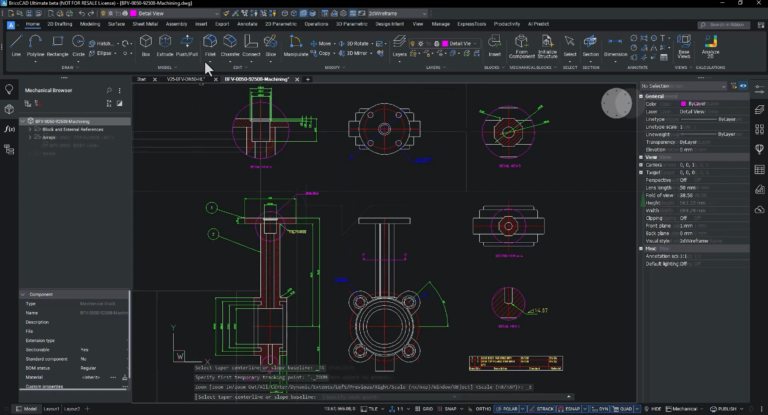

BricsCAD Mechanical

优势

1.部件设计

三维直接建模：强大的拉伸、回转、放样、扫略、推/拉、移动、圆角、倒角等直接建模功能，可快速进行各种不同形状的模型创建；

变形建模：可基于轴、点、边缘、曲线对实体进行变形建模；

曲面建模：BricsCAD Mechanical为曲面建模提供了强大的工具集，可快速实现实体和曲面之间的相互转化；

智能选择：根据模型的几何属性可快速选择三维实体的边和面，该命令也可用于选择相关几何特征的一组面，还可以设置选择的多种组合选项；

特征复制：可直接将成型特征（如孔、筋或凸起等）从一组三维实体复制到其他三维实体；

三维约束：通过几何约束求解器（变分直接建模）为实体和曲面提供强大的参数化直接建模工具。通过边和面的约束，可实现修改实体和曲面即可实现模型自动修改。变分直接建模的优势是可以同时考虑所有约束，模型不依赖于约束创建的顺序；

设计意图识别：当对模型进行修改编辑时，软件会自动识别用户的设计意图，提高模型的创建效率；

重新设计导入的模型：BricsCAD Mechanical可以自动检查从其他CAD软件导入的模型的问题，并可以自动进行修复，这将显著提高与其他CAD系统的集成及复用效率；

参数化建模：BricsCAD Mechanical提供了丰富的工具集，可以通过各种参数控制二维和三维模型，用户可自定义参数，也可以用表达式将各参数链接。

2.装配设计

机械浏览器：机械浏览器面板会显示当前图纸中组件、特征、阵列、参数和约束的层级结构。通过机械浏览器可以快速对模型中的各个元件进行编辑、定义和管理；

30,000多个标准元件库：BricsCAD Mechanical包含800多种类型30,000多个标准化工装备及通用机械元件。这些元件可在组件面板中直接通过拖放进行插入，插入时可以通过属性面板调整参数，插入后也可以通过机械浏览器面板对参数进行调整；

管道设计：具备强大的管道及管道部件智能插入功能，增加管道部件时会自动识别连接的管道部件的尺寸，实现模型的快速、自由、智能创建；

外部和局部组件：组件既可以是外部的又可以是局部组件，局部组件与装配模型存储在一个.dwg文件中，外部组件存放在单独的.dwg文件中。局部组件和外部组件可随时进行相互转化；

可用户定义的参数化组件：BricsCAD Mechanical可以在装配模型中直接对插入的组件进行参数修改，用户也可根据建模需求对组件参数进行自定义；

下到上和上到下装配设计：装配建模是计算机辅助机械设计（MCAD）应用中的一种建模方法，它简化了包含数千或数百万几何实体的复杂产品的设计，BricsCAD Mechanical支持从下到上和从上到下两种产品设计方法；

装配约束：装配约束跟三维约束类似，可以对装配的组件设置三维约束；

材料和质量属性：装配体可以包含多种不同材料制造的不同部件，BricsCAD Mechanical会正确计算组件的重量、重心和惯性矩；

爆炸视图：该功能可以对装配体进行分解表示，用户可通过该视图快速查看部件之间的关联关系，用户也可以将爆炸视图直接生成工程视图，并在工程视图中进行注释说明；

运动分析：BricsCAD Mechanical具有强大的运动分析功能，可以根据装配体进行运动学设计，通过运动分析可提高装配体设计的可靠性;

动画仿真：BricsCAD Mechanical内置强大的动画创建功能，可根据机械部件的特征创建展示动画，实现设计仿真可视化。

3.钣金

特征颜色：为了更好的体验并易于区分特征，BricsCAD Mechanical几何图形中的各种类型的特征都应用了不同的颜色，这些颜色可根据用户的需要进行设置；

底部和边缘凸缘：借助BricsCAD Mechanical强大的直接建模功能，可以直接通过拉动为钣金零件创建一个或多个凸缘；

折弯和连接：强大的折弯处理功能，BricsCAD Mechanical可以将板及接头自动处理成折弯；

成型特征：BricsCAD Mechanical包含强大的成型特征库，根据模型需要可直接将库中的成型特征插入到三维钣金模型中，用户也可自定义成型特征库；

展开：软件可自动创建钣金零件的二维或三维展开图，应用关联展开图可实现在展开图上编辑直接同步到三维钣金模型中；

放样折弯：BricsCAD Mechanical可以通过两个轮廓（如线、圆弧、圆、矩形、样条曲线等）创建带有平滑过渡的钣金零件，从其他CAD软件导入的折弯也可以编辑及放样；

导入模型的二次编辑：其他软件创建的模型都可以导入到BrcisCADMechanical钣金模块中进行重新定义和二次编辑；

批处理：使用专用的LISPAPI，可自动批处理大量的钣金部件及装配，该功能可实现各种任务，如生成不同尺寸的钣金零件系列。

4.图纸生成

基准视图和投影视图：BricsCAD Mechanical可自动生成装配体的基准视图和投影视图；

剖面视图：软件可根据用户设置的剖面位置及方向自动生成装配体及部件的剖面视图；

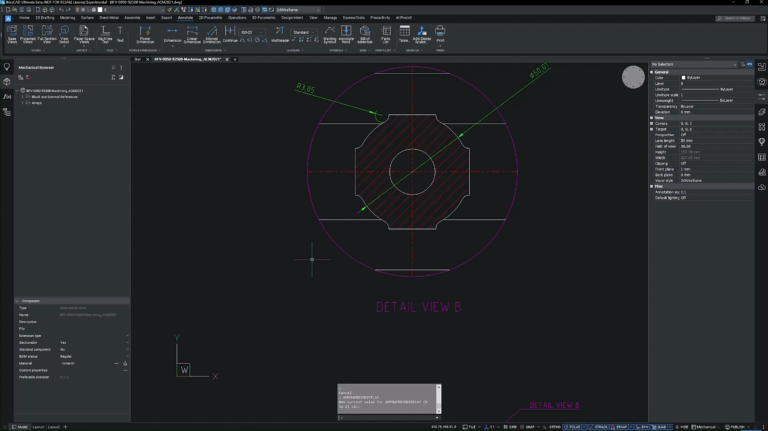

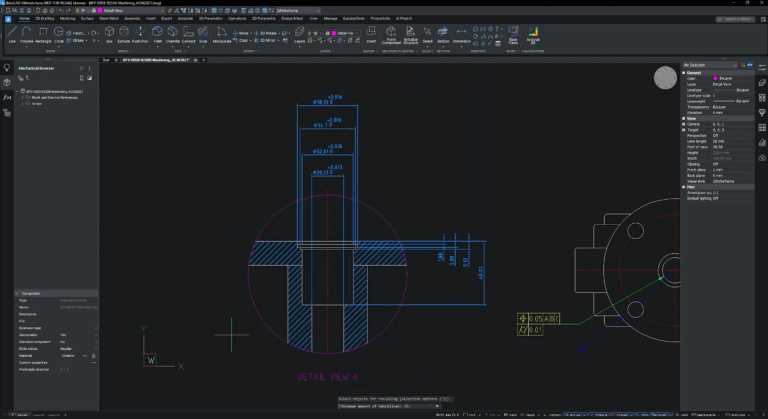

局部详图：软件可根据用户设置的要查看局部详图的位置自动生成该位置的局部放大图；

关联标注：BricsCAD Mechanical中创建的尺寸是带有关联信息的，如果实体尺寸发生变化，标注的尺寸也会自动更新；

材料清单：装配体创建完成后可自动生成机械部件的材料清单，材料清单可放置在图纸的任何位置，用户也可自定义材料清单显示的样式和内容；

注释及件号：软件可自动根据生成的材料表在图纸中增加件号。

5.系统集成

BricsCAD Communicator具有强大的导入及导出功能，可与其他机械设计软件之间的工作流程变得轻松自如。
