FluidSIM首页

FluidSIM软件由德国Festo公司 Didactic 教学部门和Paderborn大学联合开发，是专门用于液压与气压传动的教学软件，FuidSIM软件分两个软件，其中FluidSIM-H用于液压传动教学，而FluidSIM-P用于气压传动教学。FluidSIM软件可设计液压回路相配套的电气控制回路。通过电气控制液压回路，能充分展现各种开关和阀的动作过程。FluidSIM软件将CAD功能和仿真功能紧密联系在一起。在绘图过程中，FluidSIM软件将检查各元件之间连接是否可行，可对基于元件物理模型的回路图进行实际仿真，观察到各元件的物理量值，如气缸的运动速度、输出力、节流阀的开度、气路的压力等，这样我们就能够预先了解回路的动态特性，从而正确的估计回路实际运行时的工作状态，这样就使回路图绘制和相应液压系统仿真相一致，从而能够在设计完回路后，验证设计的正确性，并演示回路动作过程。

FluidSIM提供直观的电路图编辑器，详细描述了所有组件，截面视图动画，组件照片和视频序列。通过这种方式，FluidSIM非常适合用于课程及其准备和自学课程。它还提供了一个新的模拟核心，无需担心与更昂贵的特殊程序进行比较，因此专业人士可以获得良好的优势。尽管复杂的物理模型和精确的数学程序，模拟速度惊人的快。FluidSIM通过DDE和OPC为与其他软件的通信提供了很好的可能性，并且得益于Festo EasyPorts的支持，还可以实现与真实硬件的连接。

FluidSIM软件的主要特征

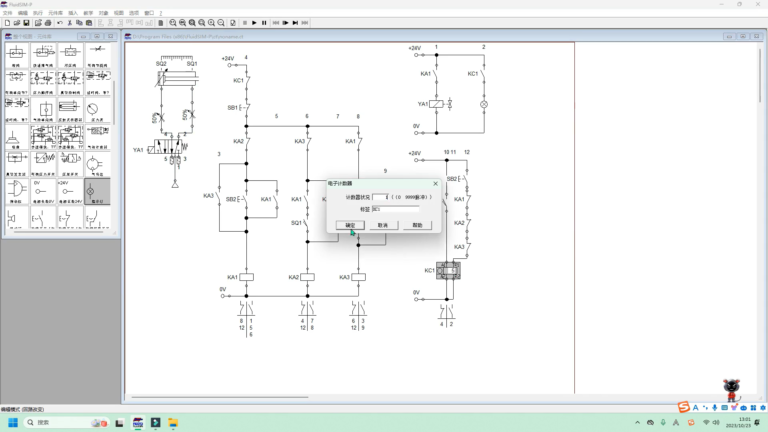

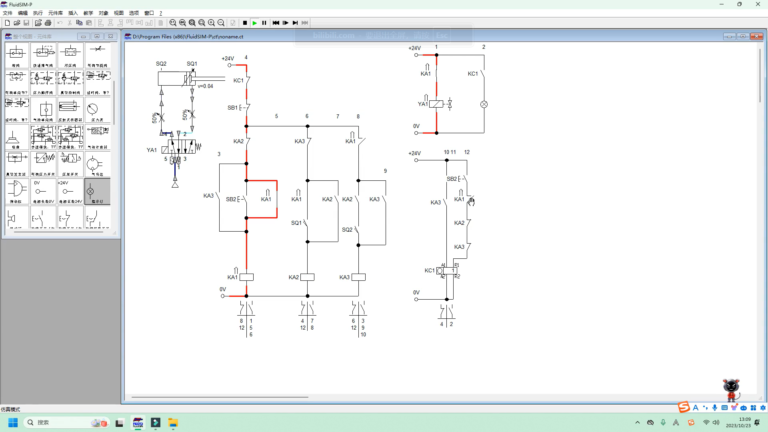

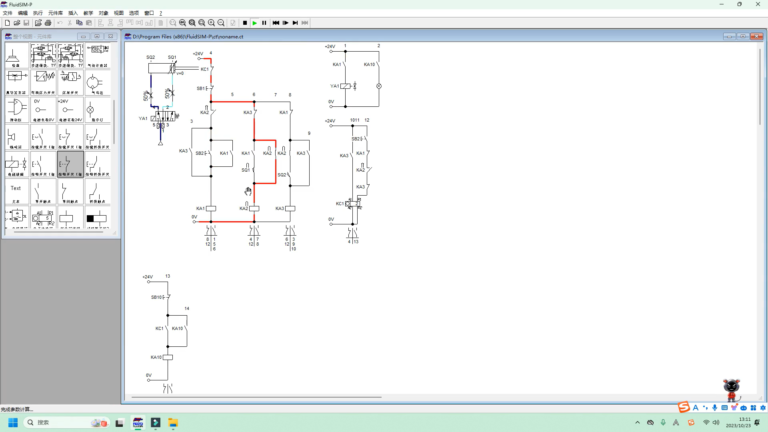

CAD功能和仿真功能紧密联系在一起。FluidSIM软件符合DIN电气—液压（气压）回路图绘制标准，CAD功能是专门针对流体而特殊设计的，例如在绘图过程中，FluidSIM软件将检查各元件之间连接是否可行。较重要的是可对基于元件物理模型的回路图进行实际仿真，并有元件的状态图显示，这样就使回路图绘制和相应液压（气压）系统仿真相一致，从而能够在设计完回路后，验证设计的正确性，并演示回路动作过程。

系统学习的概念。FluidSIM软件可用来自学、教学和多媒体教学液压（气压）技术知识。液压（气压）元件可以通过文本说明、图形以及介绍其工作原理的动画来描述；各种练习和教学影片讲授了重要回路和液压（气压）元件的使用方法。

可设计和液压气动回路相配套的电气控制回路。弥补了以前液压与气动教学中，学生只见液压（气压）回路不见电气回路，从而不明白各种开关和阀动作过程的弊病。电气－液压（气压）回路同时设计与仿真，提高学生对电气动、电液压的认识和实际应用能力。

FluidSIM软件用户界面直观，采用类似画图软件似的图形操作界面，拖拉图标进行设计，面向对象设置参数，易于学习，用户可以很快地学会绘制电气—液压（气压）回路图，并对其进行仿真。
