产品特点1.电大超电大目标雷达散射截面计算
2.复杂结构高精度仿真，通过高阶单元、耦合算法等覆盖从电小到电大仿真
3.精确求解目标体散射特性
产品说明TF-eMag是集多种数值计算方法为一体的电磁仿真软件，涵盖主流的有限元、矩量法、几何光学、物理光学等，可满足高频电磁领域不同方向的需求，支撑不同行业。
TF-eMag具有完备的电磁计算前处理、核心求解器、和后处理可视化功能，适用于射频传输、天线辐射、雷达散射、时域分析、本征模分析和电磁热计算等多种场景。
功能亮点
多种数值计算方法
网格全自动自适应
MPI并行架构
针对电磁辐射/传输
主要功能
多算法联合的通用高频电磁求解器
TF-eMag是一款由多种算法结合覆盖高频电磁场景的通用仿真软件。其中有限元算法，面向复杂结构的高精度仿真，通过高阶叠层单元、自适应网格剖分和耦合算法等技术满足从电小到电大尺寸的电磁仿真；矩量法算法，面向电大尺寸天线辐射和目标散射场景的精确求解；几何光学和物理光学相结合的混合近似方法，面向超电大尺寸目标雷达散射特性的快速评估。软件当前版本包含有限元和混合光学两种方法。
01 电大超电大目标雷达散射截面计算
02 复杂结构高精度仿真，通过高阶单元、耦合算法等覆盖从电小到电大仿真
03 精确求解目标体散射特性
功能亮点
FEM-自适应加密网格算法
自适应网格加密算法是有限元仿真精确求解和快速求解的关键之一。基于后验误差因子，采用H-Method对关键区域网格加密，可以用较小的网格实现精确求解。在图中所示的超宽带滤波器分析中，TF-eMag的仿真结果与实验值吻合较好，通过对原始网格和收敛网格的对比，我们可以看到自适应网格加密的效果。
FEM-模态快速求解算法
TF-eMag采用基于模态法和残差向量法的快速扫频算法，在保证精度的同时，仅需要传统直接法1/2到1/5的时间即可完成宽频带的扫描求解。
FEM-区域分解技术
电大尺寸问题的求解一直是有限元算法在高频电磁仿真中的难点。TF-eMag利用区域分解和分布式与共享内存混合的并行计算方法，实现超大规模矩阵的计算，极大的扩展了有限元分析的求解能力。在图中所示的4x4阵列天线的测试中，TF-eMag实现了在一640核CPU集群上的并行计算。
混合光学射线追踪加速技术
TF-eMag采用基于KD-tree的射线追踪技术，大大缩短了射线初次照亮反射的搜索时间。在如图中航空模型RCS计算算例中，TF-eMag以优于参考值三倍的计算性能，得到了基本一致的仿真结果。
丰富的通用后处理显示能力
FEM-后处理结果显示

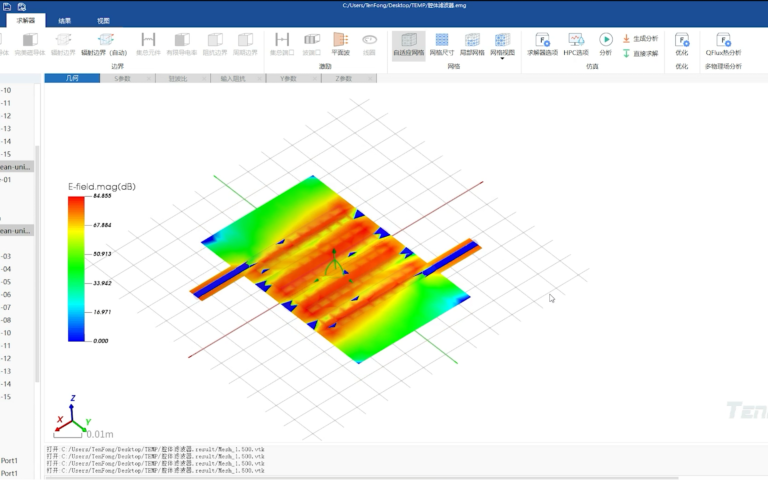

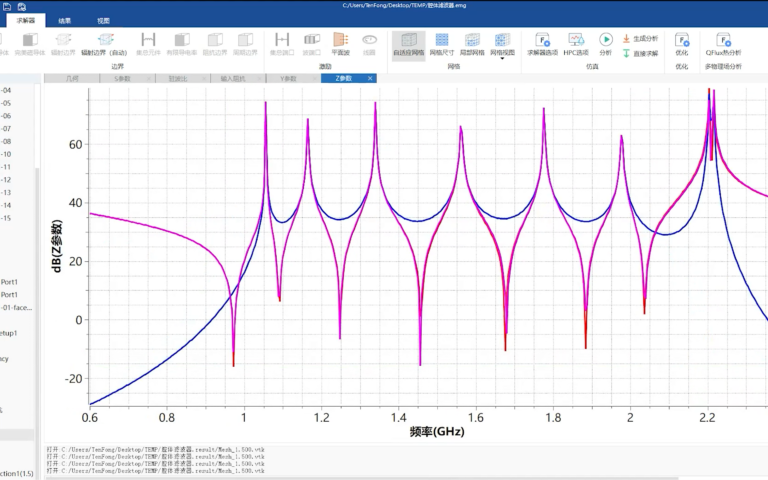

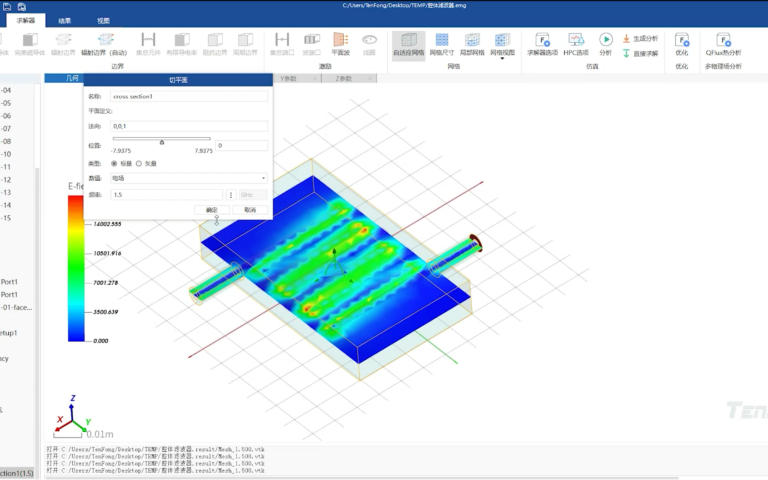

除了有限元和混合光学方法的完备求解能力，TF-eMag同时拥有丰富的通用后处理显示能力，可实现S参数曲线图，二维和三维，直角坐标和极坐标，标量和矢量，云图和动画等多种形式的图形图像绘制。
