在 HyperMesh 进行有限元前处理时，将复杂实体模型拆解为简单易处理的部分，是确保网格生成及后续分析顺利开展的关键步骤。下面将详细介绍实体切分的教程与基础方法。

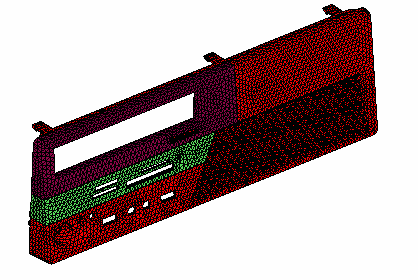

HyperMesh
教程概述
1. 导入模型
-启动HyperMesh软件。
-在User Profiles对话框中选择合适的配置文件（如Default(HyperMesh)），并单击OK按钮。
-使用工具栏上的“Open file”按钮，选择并导入需要切分的实体模型文件（如STP、IGES等格式）。
2. 创建实体（如果模型未包含实体）
-在Geom页面下，选择相应的工具（如Bounding Surfaces）来根据模型的闭合曲面创建实体。
-勾选相关选项，选择图形区中的曲面，并单击Create按钮来创建实体。

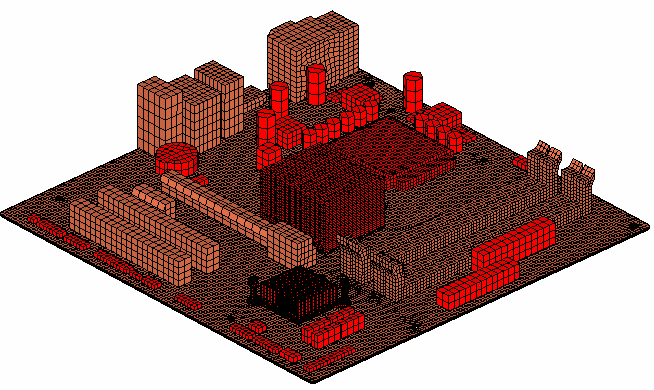

HyperMesh
3. 切分实体
HyperMesh提供了多种切分实体的方法，包括但不限于以下几种：
使用边界线（Bounding Lines）分割：
-进入Solid Edit面板，选择Trim with Lines子面板。
-激活Solids选择器，选择需要切分的实体。
-激活Lines选择器，在图形区选择用于切分的边界线。
-单击Trim按钮进行切分。
使用切割线（Cut Line）分割：
-在Solid Edit面板的Cut Line子面板下操作。
-选择需要切分的实体，并使用Drag a Cut Line工具在图形区绘制切割线。
-单击鼠标中键完成切割线的绘制，并分割实体。
使用自定义平面（User-Defined Plane）分割：
-进入Trim with Planesurf子面板。
-选择需要切分的实体，并设置自定义平面的节点（N1、N2、N3）。
-单击Trim按钮进行切分。
使用扫略线（Sweep Line）分割：
-在Trim with Lines子面板下，选择Sweep Line选项。
-选择扫略线所依赖的边线和扫略方向（如X轴）。
-单击Trim按钮进行切分。
使用主平面（如Z轴）分割：
-同样在Trim with Planesurf子面板下操作。
-将平面选择器设置为Z轴或其他主平面。
-选择需要切分的实体，并在图形区指定切分位置。
– 单击Trim按钮进行切分。
4. 合并实体（如果需要）
-在某些情况下，切分后的实体可能需要重新合并。
-进入Merge面板，选择需要合并的实体，并单击Merge按钮进行合并。
5. 检查和修复
-切分后，应检查新生成的实体是否满足要求，并进行必要的修复工作。
-使用HyperMesh提供的网格质量检查工具来评估切分效果。
基本方法总结
-理解模型结构：在切分前，充分了解模型的结构和切分需求。
-选择合适的切分工具：根据切分需求选择合适的切分工具（如边界线、切割线、自定义平面等）。
-逐步切分：对于复杂的模型，可以逐步进行切分，以避免一次性切分导致的混乱。
-检查和修复：切分后仔细检查新生成的实体，并进行必要的修复工作以确保模型质量。

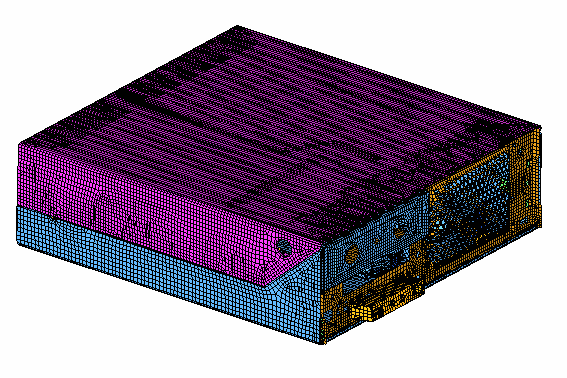

HyperMesh
在 HyperMesh 进行有限元前处理时，将复杂实体模型拆解为简单易处理的部分，是确保网格生成及后续分析顺利开展的关键步骤。下面将详细介绍实体切分的教程与基础方法。
通过系统学习并实践上述教程与基础方法，您能够在 HyperMesh 中精准、高效地完成实体模型的分割工作，从而为后续精细化的网格划分与深度分析构建稳固的前置条件。
