问答精选2025（第一期） | CATIA如何建立库文件？

[ 软件教程 ]  耀唐科技    0 评论



本期问答主要针对“CATIA如何建立库文件”展开讨论，希望能对大家有所帮助。

在此，也热烈欢迎各位工程师在软件使用上有任何问题，不妨联系耀唐，我们一起来学习讨论，共同进步！



CATIA如何建立库文件？

我们日常设计工作中经常会用到行业标准件和企业标准件，在没有二次开发工具帮助的情况下，工程师如何更方便高效的对标准件进行管理和重用呢？本期介绍通过知识工程和库文件对系列化标准件进行管理和重用！

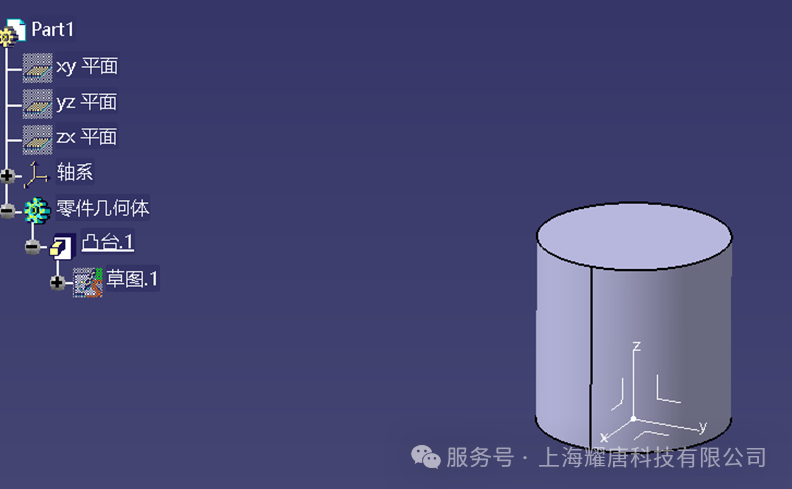

1、我们通过一个简单的轴进行演示。首先新建一根轴。
问答精选2025（第一期） | CATIA如何建立库文件？

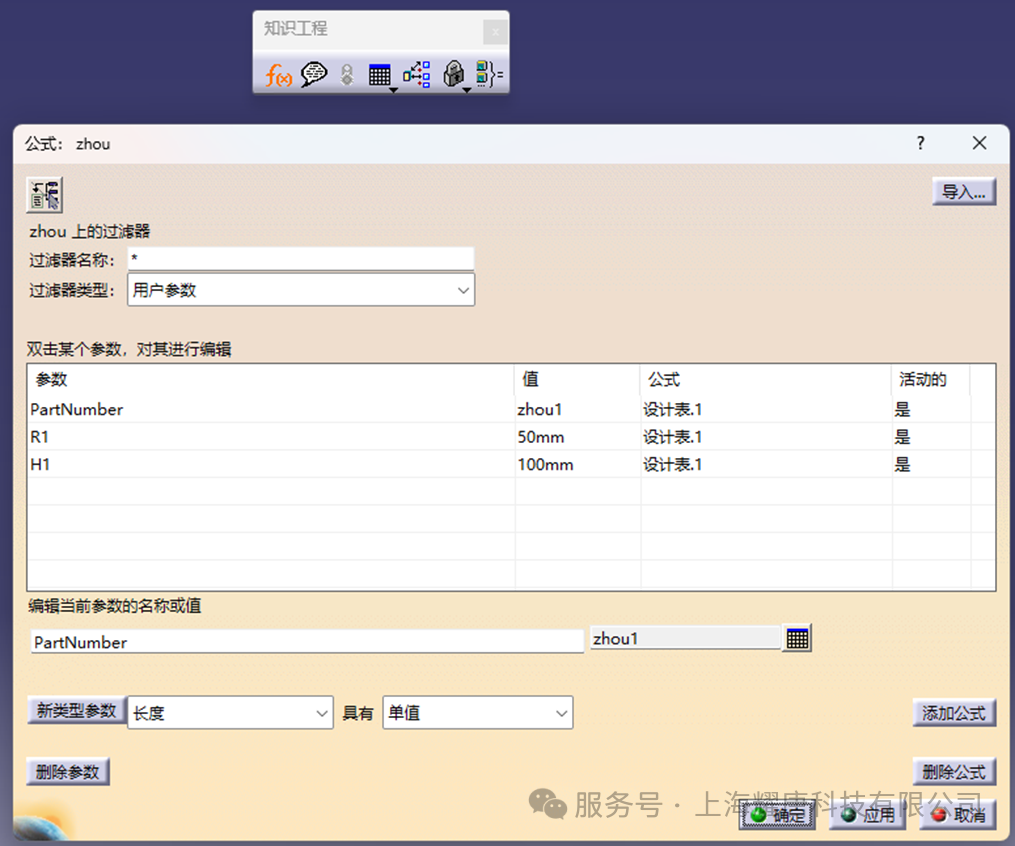

2、建立用户参数，R1=50mm，H1=100mm,PartNumber=zhou1。
问答精选2025（第一期） | CATIA如何建立库文件？

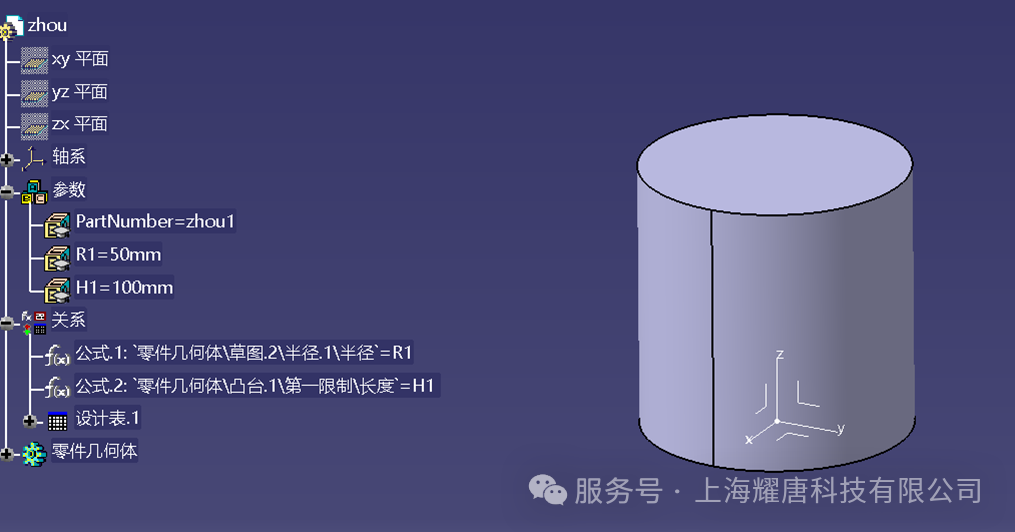

3、将圆柱半径、高度分别通过公式与R1、H1关联。
问答精选2025（第一期） | CATIA如何建立库文件？

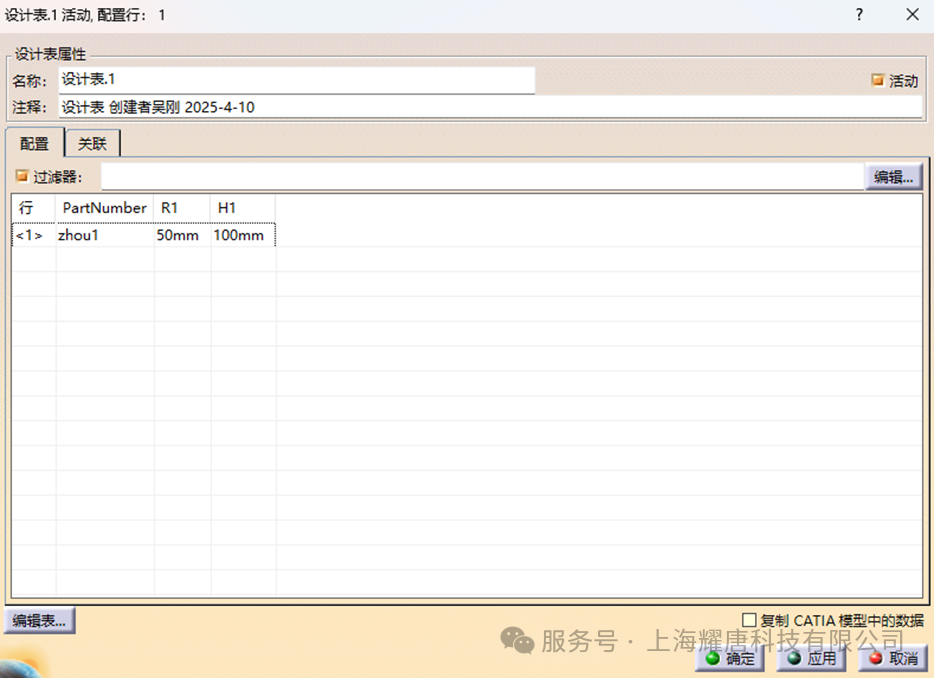

4、编辑代码如下：新建设计表，点击使用当前的参数值创建设计表。

问答精选2025（第一期） | CATIA如何建立库文件？

问答精选2025（第一期） | CATIA如何建立库文件？

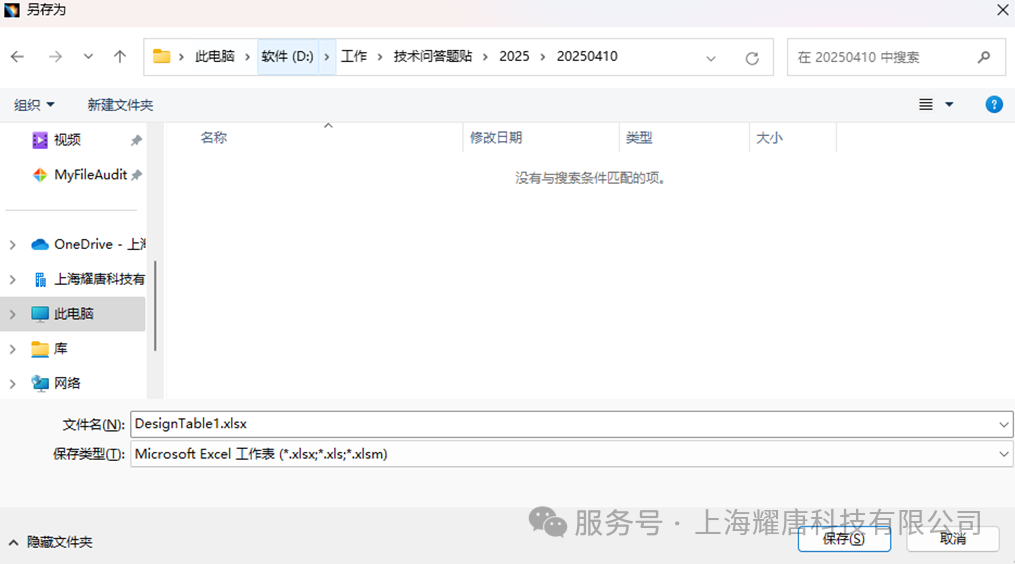

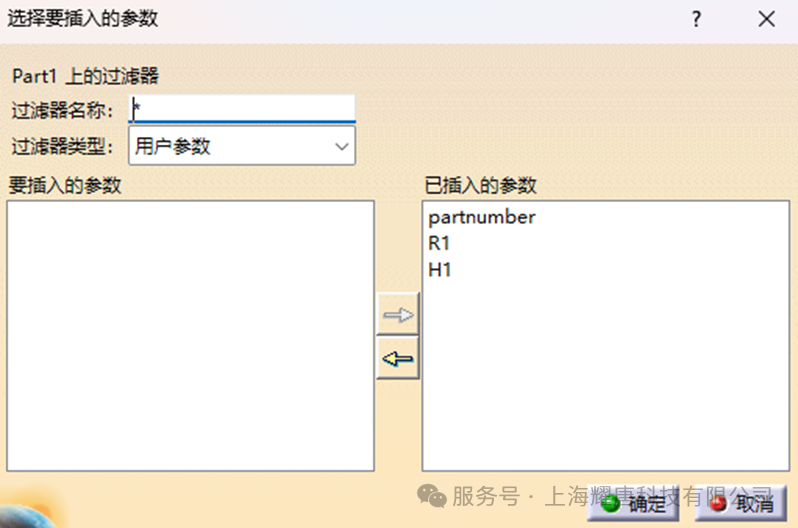

5、插入新建的用户参数，点击确定，选择保存路径；

问答精选2025（第一期） | CATIA如何建立库文件？

问答精选2025（第一期） | CATIA如何建立库文件？

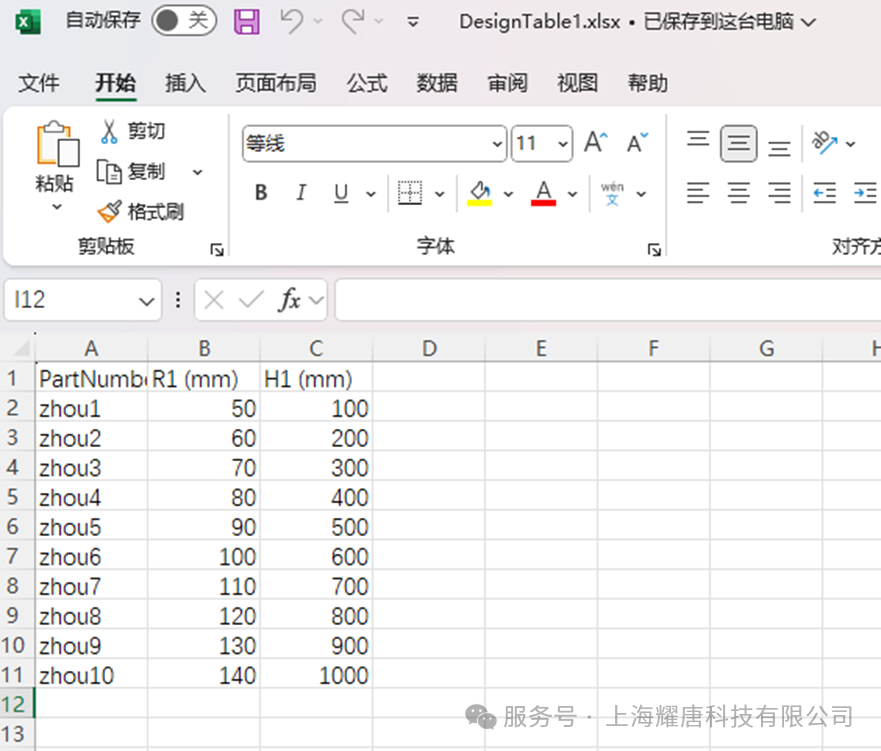

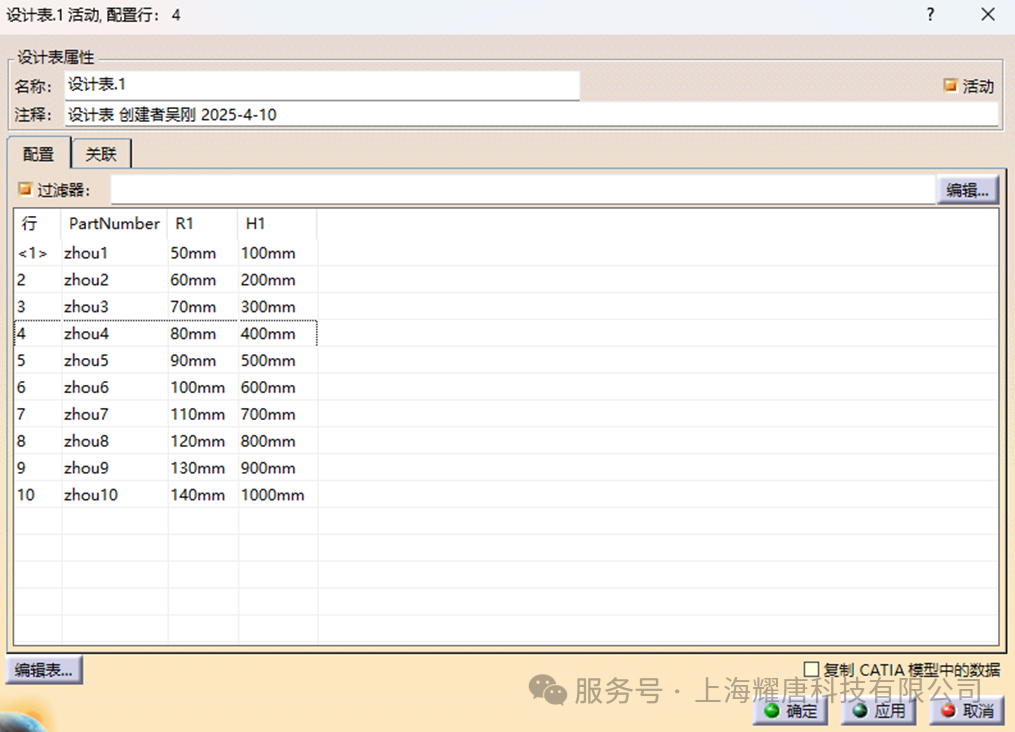

6、点击编辑表，跳转到Excel中，对标准件系列参数进行添加，保存Excel后自动写入CATIA设计表，保存零件。
问答精选2025（第一期） | CATIA如何建立库文件？

问答精选2025（第一期） | CATIA如何建立库文件？

问答精选2025（第一期） | CATIA如何建立库文件？

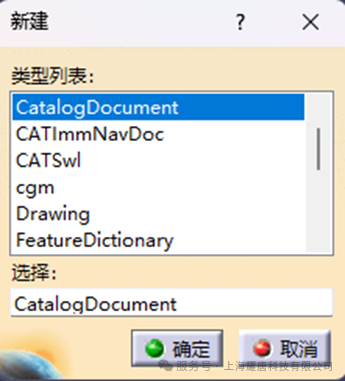

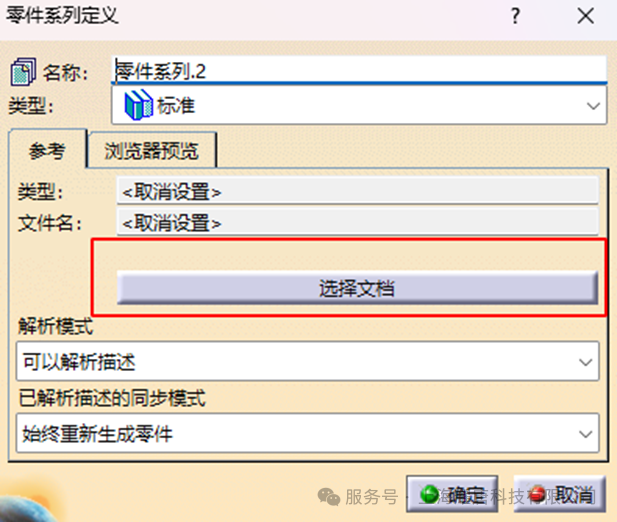

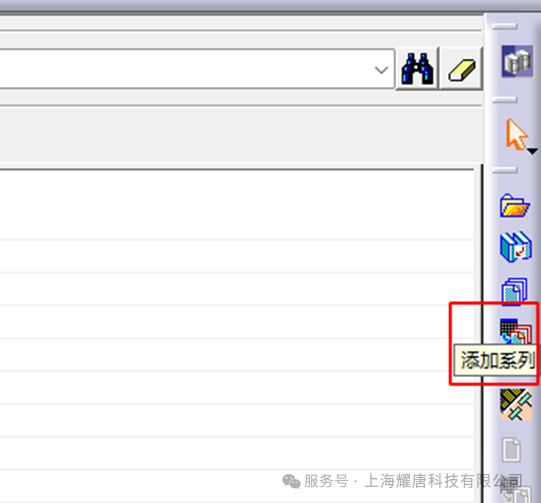

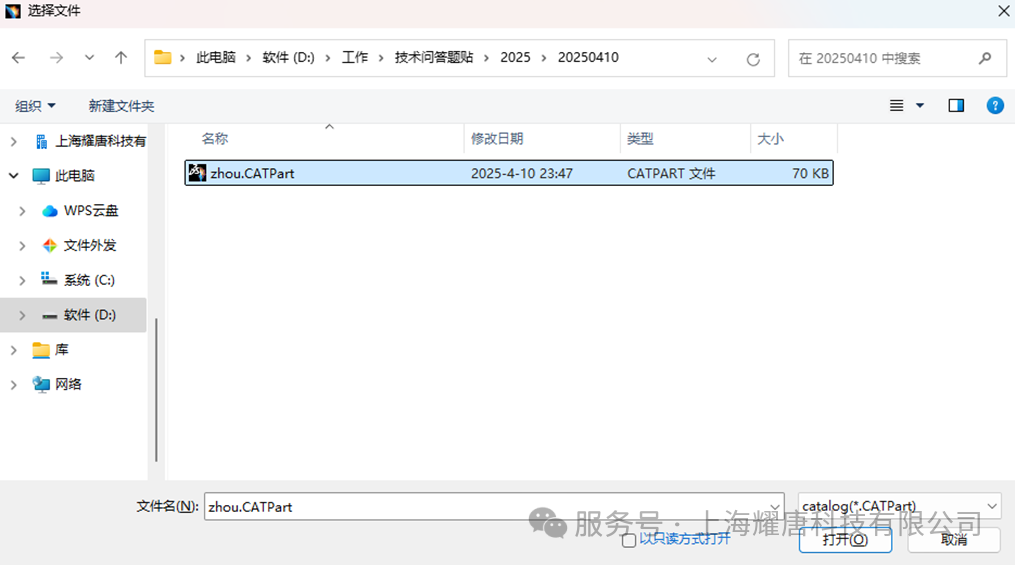

7、Ctrl+N新建CatalogDocument，点击系列零件，通过选择文档添加，添加保存的零件。

问答精选2025（第一期） | CATIA如何建立库文件？

问答精选2025（第一期） | CATIA如何建立库文件？

问答精选2025（第一期） | CATIA如何建立库文件？

问答精选2025（第一期） | CATIA如何建立库文件？

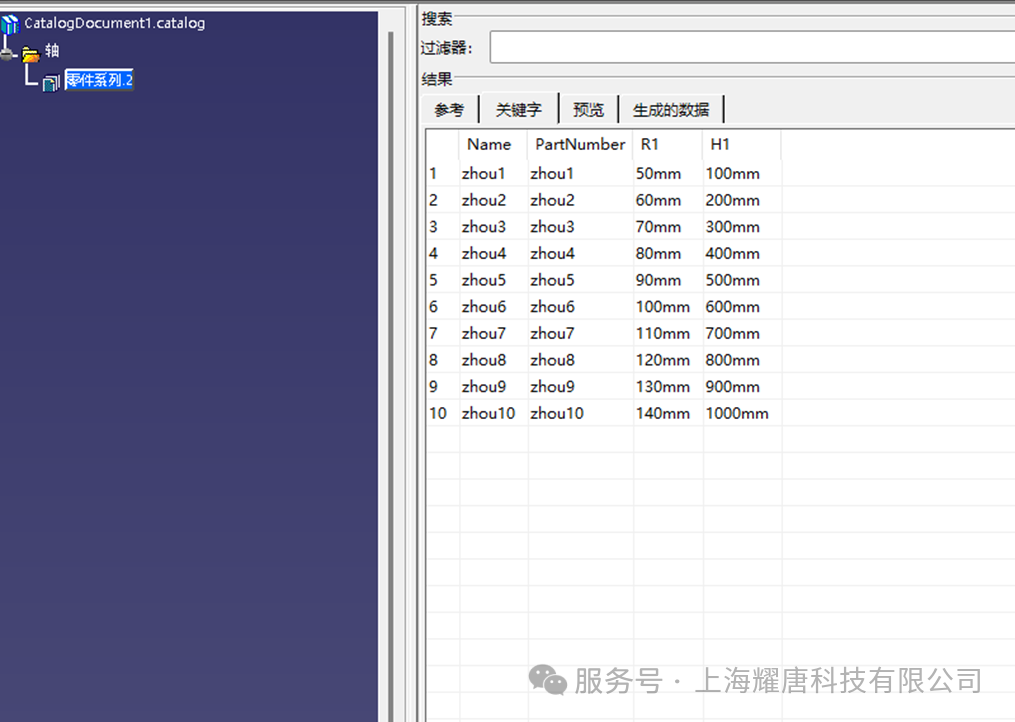

8、双击零件系列，可以看到该标准件系列已添加进库文件，保存。

问答精选2025（第一期） | CATIA如何建立库文件？

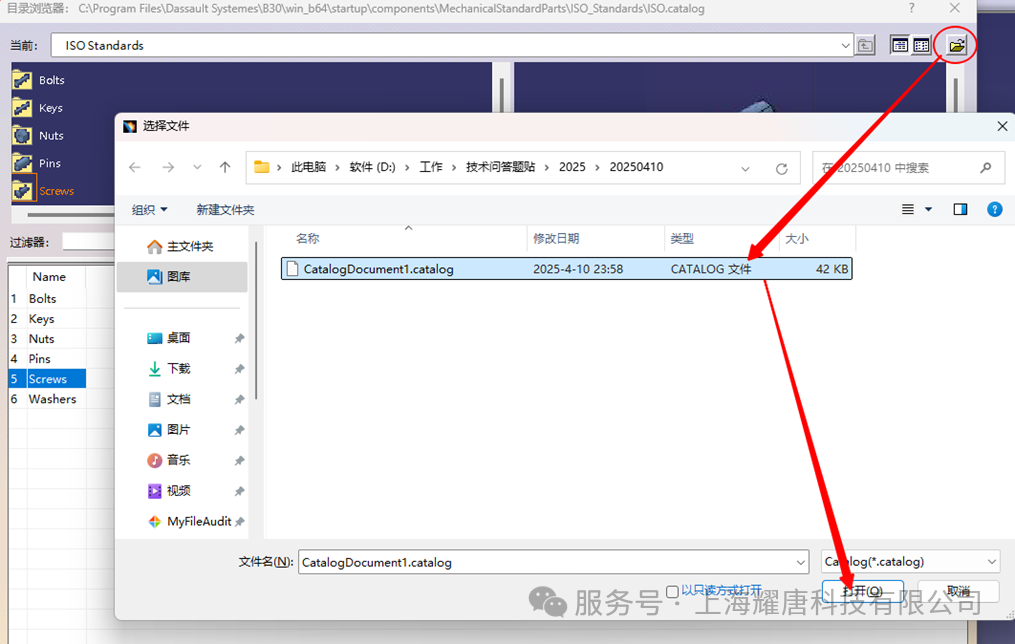

9、在装配环境下调用标准件，点击目录浏览器图标，将选择刚刚保存的库文件，双击进行调用。

问答精选2025（第一期） | CATIA如何建立库文件？

问答精选2025（第一期） | CATIA如何建立库文件？
