客户案例 | 通过medini工具完成FMEA/FTA定性和定量分析，并实现功能安全设计各层级的追溯

在将 36 个图像导入到 Easy GIF Animator 之后，我们可以为演讲用途创建涂层反射镜的动画旋转。

随着人们对舒适驾驶体验需求的不断增长，汽车电子系统也愈加复杂，由电气、电子系统故障导致的风险也就相应越来越高。汽车的功能安全分析就成了汽车系统研发设计的关键要素。因此，一款用于复杂产品的系统，硬件，软件的安全分析和可靠性计算、且满足功能安全认证标准要求的专业软件对汽车研发团队就是非常必要的了。medini含有的可靠性计算模型和失效模式分布等特性，可以为安全分析提供有力的支撑，减少其中的无效步骤，提高研发效率，medini中带有的分析安全需求的追溯链接设置，有助于确保各层级设计的追溯性和合理性。

客户简介

深圳麦格米特电气股份有限公司是一家专注于电能的变换、控制和应用的电气自动化公司，以电力电子及工业控制为核心技术，业务涵盖智能家电电控、电源产品、工业自动化、新能源&轨道交通、智能装备、精密连接六大板块。

主营业务涵盖智能家电电控、电源产品、工业自动化、新能源&轨道交通、智能装备、精密连接六大领域并包括三大核心技术平台分别是数字化电源控制技术平台、功率变换硬件技术平台、系统控制与通讯软件技术平台。

所遇工程挑战

1.需要一个可靠性高的并且通过功能安全认证的软件工具，进行包括硬件BOM的失效模式定义、失效率设置和计算等在内的功能安全的定量分析功能；

2.需要软件内置多种常用知名标准的失效率数据库，同时该工具业内知名度较高、客户广泛，生成的工程文件可通用；

3.可以在安全分析(演绎法、归纳法)和安全需求，甚至安全架构、安全机制之间形成清晰的、有逻辑的追溯关系， 因为使用传统的Excel和手写工具进行定量分析，效率较低，复用性差；

4.需要软件含有一系列成功应用的案例和最佳实践模版，以及有良好的售后支持，包括提供软件的使用培训、二次开发和持续改进的能力。

解决方案

1.通过使用medini的基于模型的安全分析和高可追溯性的能力，进行各层级的安全需求追溯；

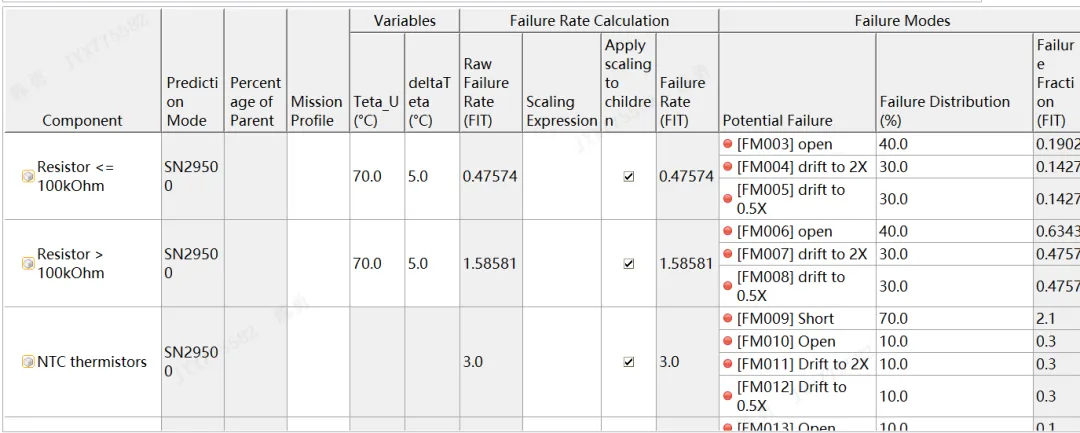

2.通过medini可靠性计算模型和失效模式库，完成了含有几千个硬件器件的FMEDA定量分析，FTA定性分析等。

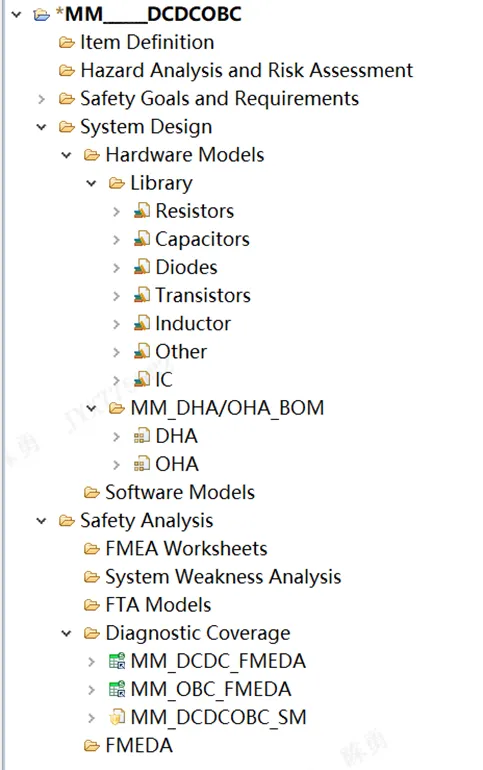

Safety module and Workproducts

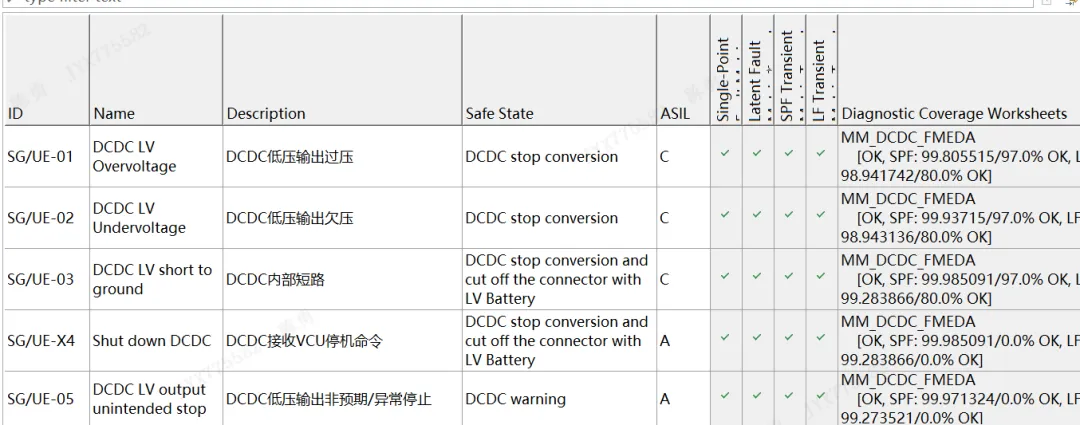

Safety Goal

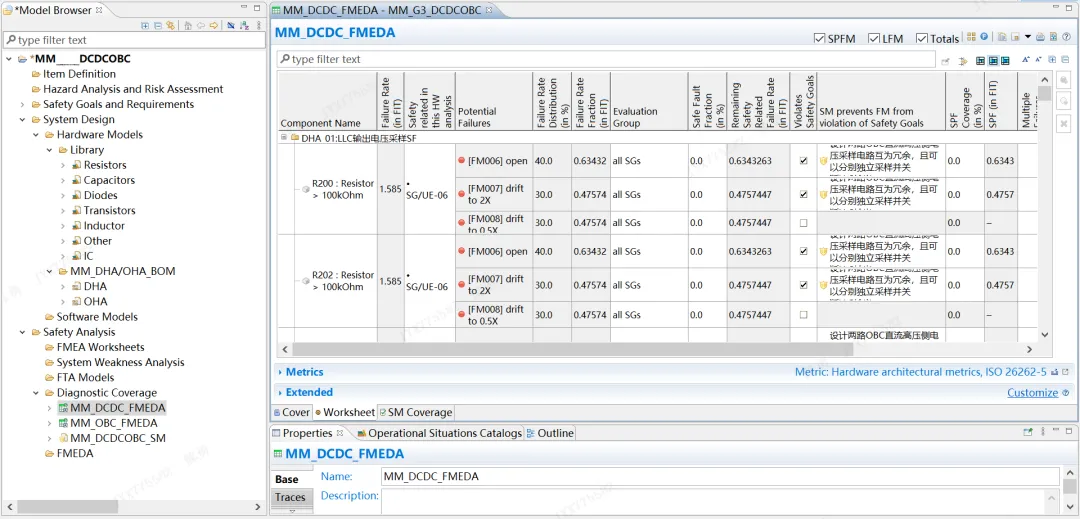

FMEDA

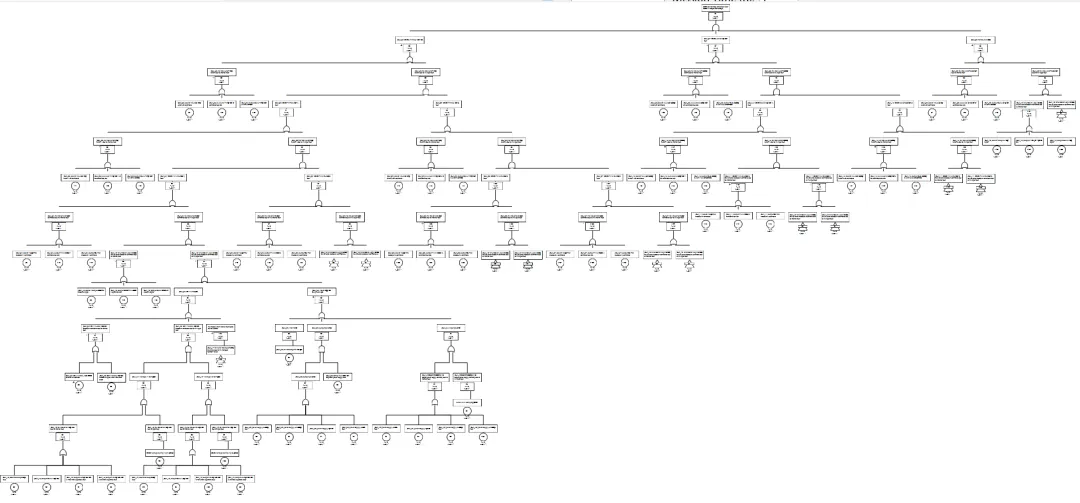

故障树分析法（FTA）

相关Ansys软件

medini analyze

最终成果

通过medini的可靠性计算模型和失效模式库，以及各层级模型、失效、安全机制等和需求之间的追溯功能，有效地解决了公司从0~1安全分析数据之间的追溯。medini通过自带的失效率库和失效率计算模版，可以快速准确地得出相应的失效率，通过匹配或者复制粘贴的可视化操作，使得定量FMEA分析完成速度大大加快。各个层级分析的关联设置，可以有效地链接FMEA、FTA中的基础事件，故障树分析中的基础事件可以直接和FMEA中的元素关联，从全流程角度看，整体上节约了50%以上的时间。

Ansys medini 的解决方案实现了我司安全开发中功能安全定量分析、工作产物和安全需求间的追溯，加速通过评审。

—-麦格米特功能安全工程师
