一、引言

随着Moldflow2025新版本的发布，小伙伴们纷纷体验到了许多新功能和改进，同时也注意到了与原版本在型芯偏移应用方面的一些不同，以下是关于Moldflow2025版本中型芯偏移应用不同之处的分享。

二、2025版本中型芯偏移分析的不同

2.1发现不同

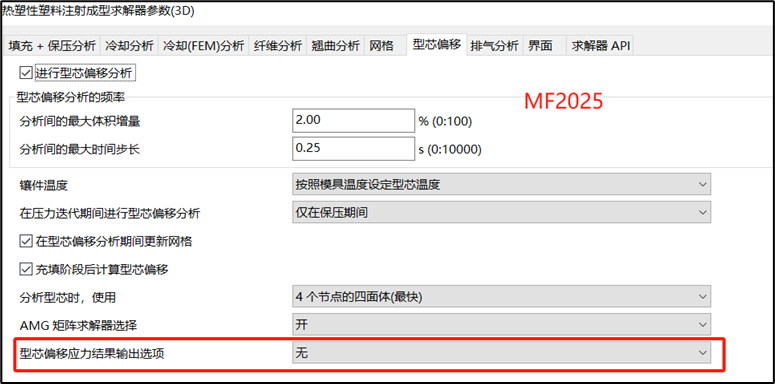

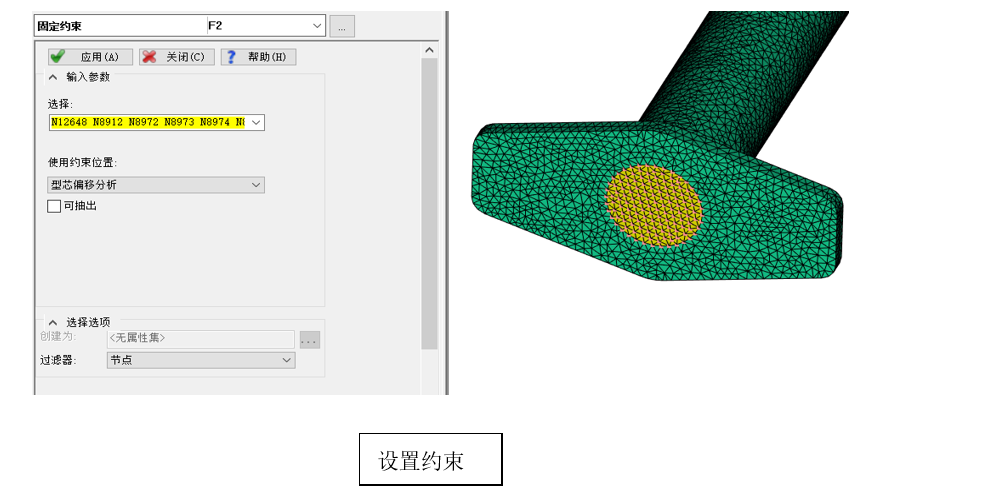

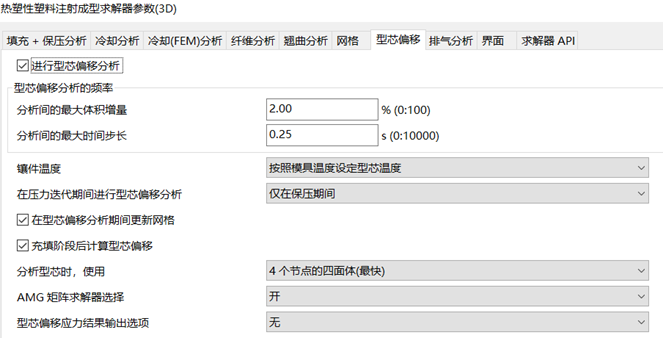

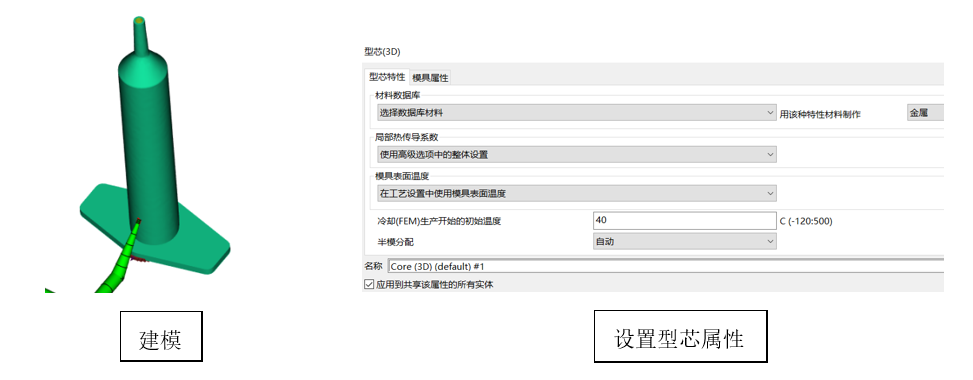

使用MF2025按照型芯偏移的常规步骤设置分析，建模—网格修复并创建流道—设置型芯属性—选择材料—设置约束并选择型芯偏移分析—型芯偏移求解参数设置—-开始分析。（如下图）

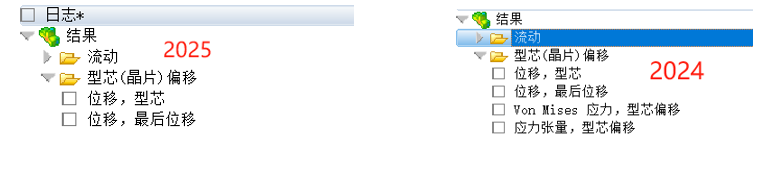

按以上步骤分析完成后，查看型芯偏移结果（如下图），发现找不到Von Mises 应力，型芯偏移和应力张量，型芯偏移两个结果。这是什么原因呢？

2.2 查找原因

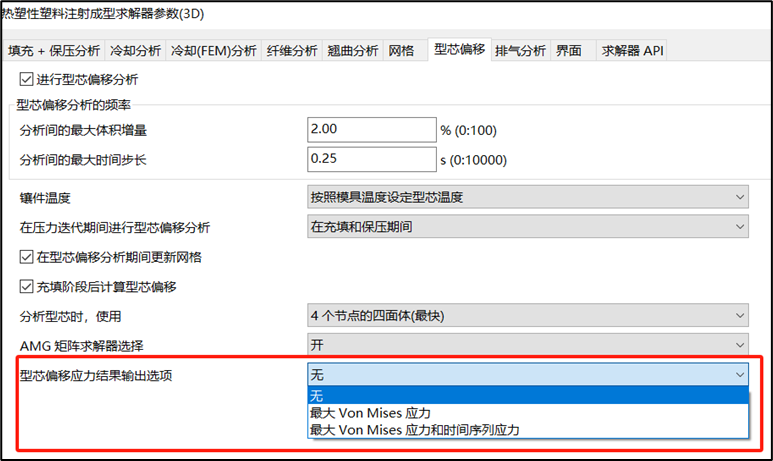

通过对比发现，在2024版本的型芯偏移设置中无需设置型芯偏移应力结果输出，默认是输出应力结果，而在2025版本中需要选择输出应力结果。

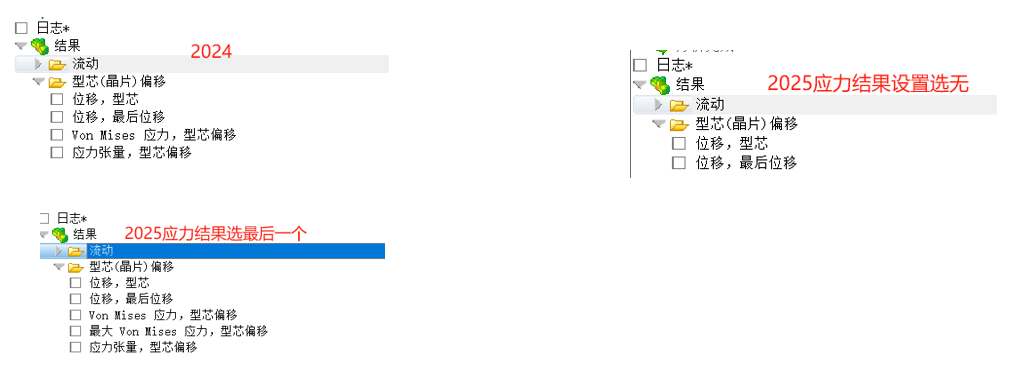

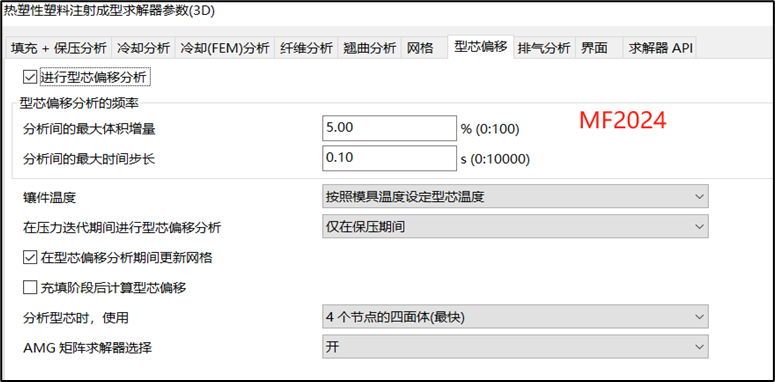

下面是两个版本不同设置的结果对比：

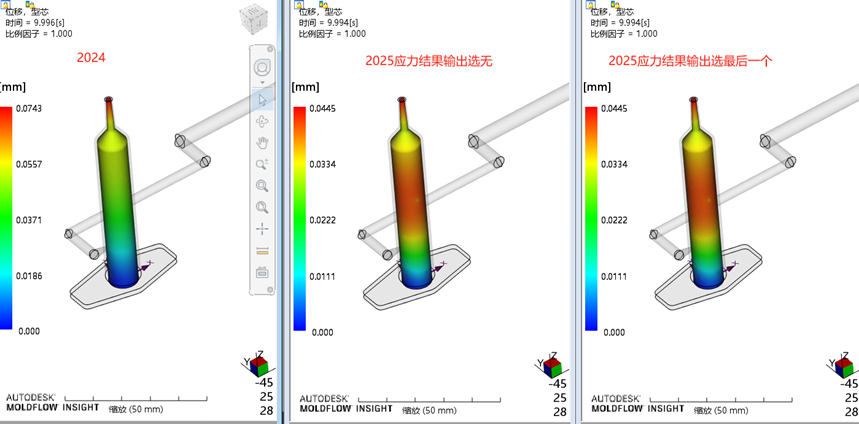

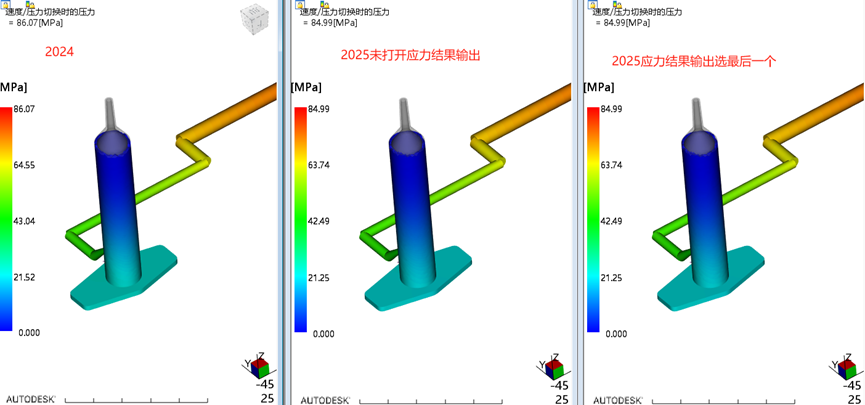

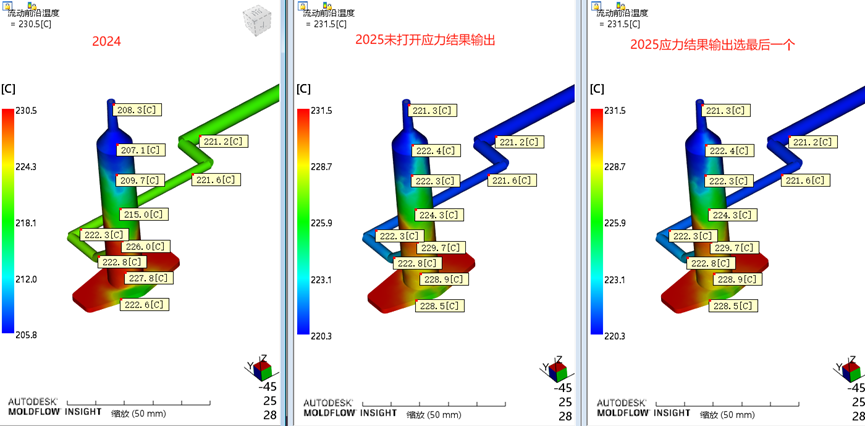

2.3 结果对比

2025版本中改进了3D流动分析的温度计算，因此2024版本的分析结果与2025版本有差异。

最后，非常欢迎小伙伴们继续深入体验2025新版本，探索其中的新功能与优化。在使用过程中，如果遇到任何问题、有任何建议或反馈，都欢迎与小编一起讨论交流。
