上海安托-某卫星互联网公司 卫星建模工具插件项目

背景
卫星互联网体系作为一个复杂的巨系统，其产品规模和复杂程度都超过了现有的常规航天器产品，传统以文档为媒介的跨厂所协同研发模式，面临的困难越来越突出。MBSE以更加直观、无歧义、模块化、可重用等优点受到卫星互联网生态圈内协作单位的高度认可。

挑战
•设计模型的规范性与准确性缺乏自动化校验手段，导致型号研制的质量无法保证
•基于模型的跨层级协同设计过程中，需要手工进行模型的集成，影响型号研制的效率
•设计模型的状态无法实时、自动进行统计分析，不能有效支撑设计决策
•在开展系统建模设计的同时，依然需要手工编制文档，影响型号研制的效率，同时模型与文档数据的一致性无法保证

解决方案

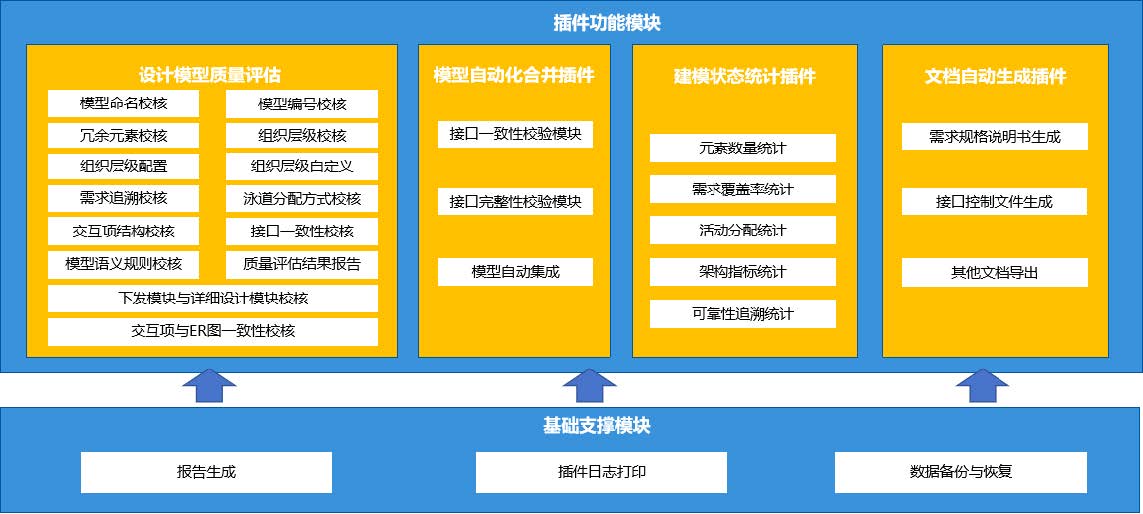

通过开发四个插件，包括设计模型质量评估插件、模型自动化合并插件、建模状态统计插件、文档自动生成插件，将符合卫星互联网设计模型的业务特点以及操作流程进行规范化，对建模工作人员进行辅助支持，提升模型检查和集成效率、以及模型的管理和状态控制效果。

项目成果
对建模工具开发插件，实现以下效果：
•设计模型质量评估插件可根据建模规范完成模型自动检查及修改，检查规则支持自动化配置；

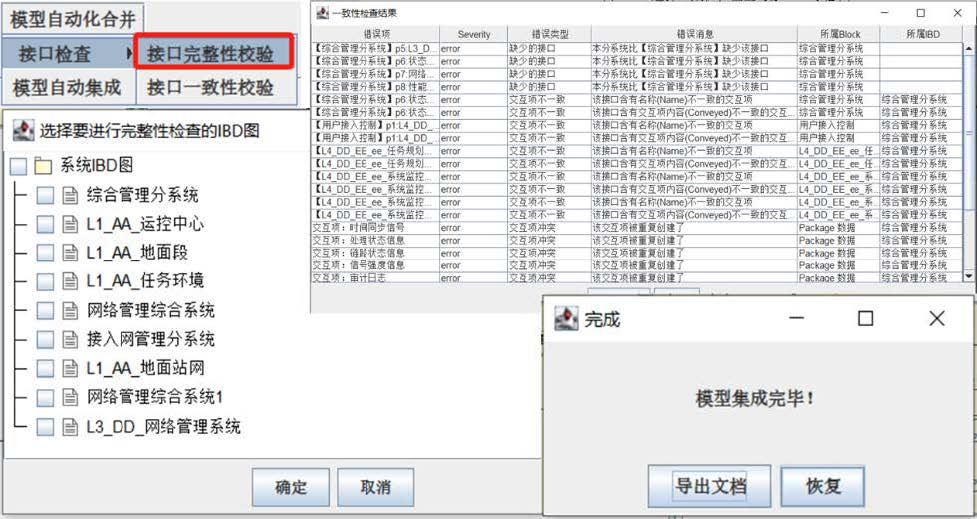

•模型自动化插件实现跨层级协同设计模型的自动一致性检查及自动合并；并支持结果自动导出报告；

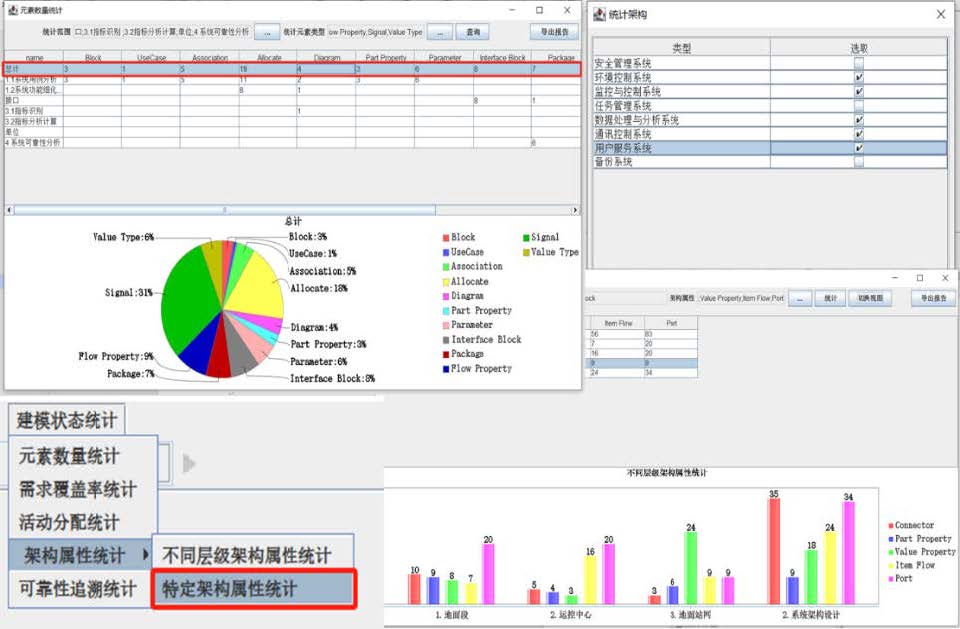

•建模状态统计插件实现不同层级、任意范围、任意元素的建模状态统计及占比展示，并将每次统计结果输出成报告；
•文档自动生成插件实现需求规格说明书与接口控制文件的自动生成。

客户收益/成效
实现了对卫星设计模型的规范性自动化检查，不符合内容可一键修改，极大提升模型规范性；
完成了不统层级设计模型的自动一致性检查和合并，解决手动合并问题；
实现设计模型不同层级任意元素建模状态的自动化统计分析；
实现了设计模型结果文件的自动化生成，解决了手动编写文档的部分过程。
