SOLIDWORKS工程图模板修改和保存

打开SOLIDWORKS软件，创建一个新的工程图或打开一个已有的工程图文件。

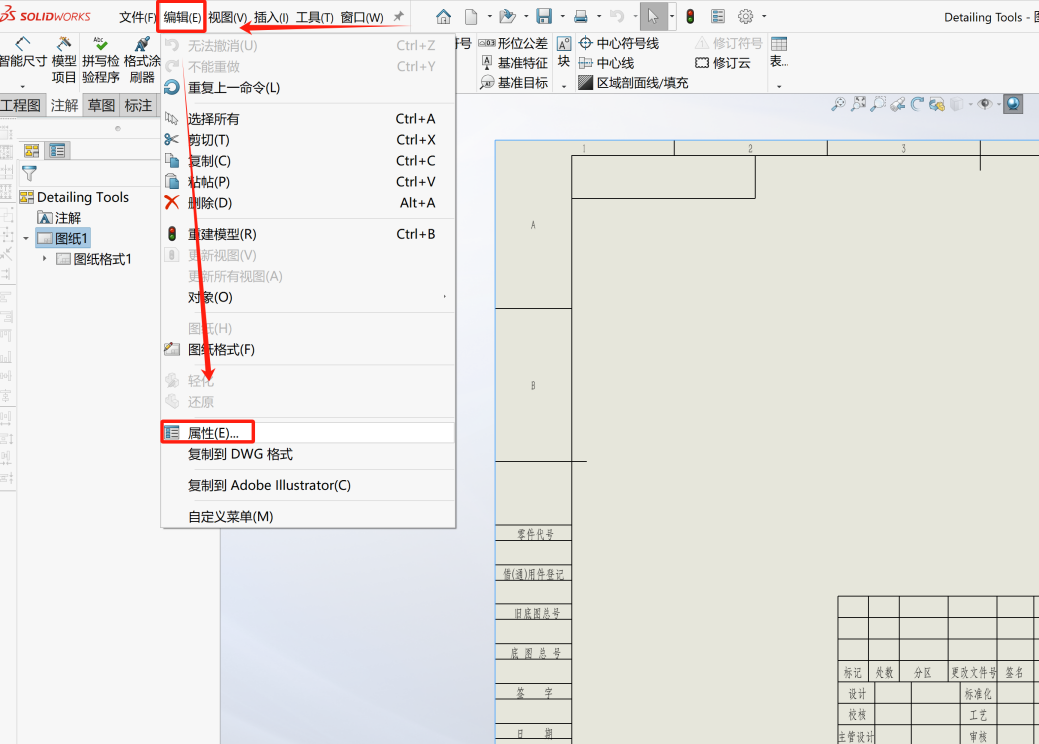

在工程图窗口中，右键单击图纸空白区域，选择“属性”或直接从菜单栏中选择“编辑”>“属性”，进入图纸属性设置界面。

在图纸属性窗口中，选择“图纸格式/大小”选项卡；从下拉列表中选择所需的图纸格式和大小，如A4、A3等。

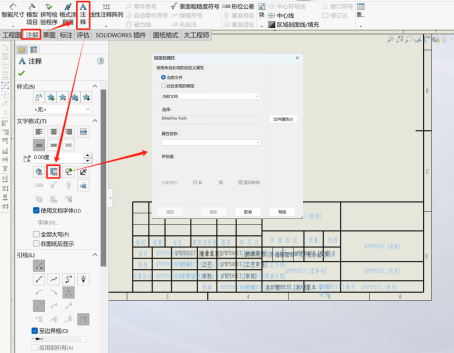

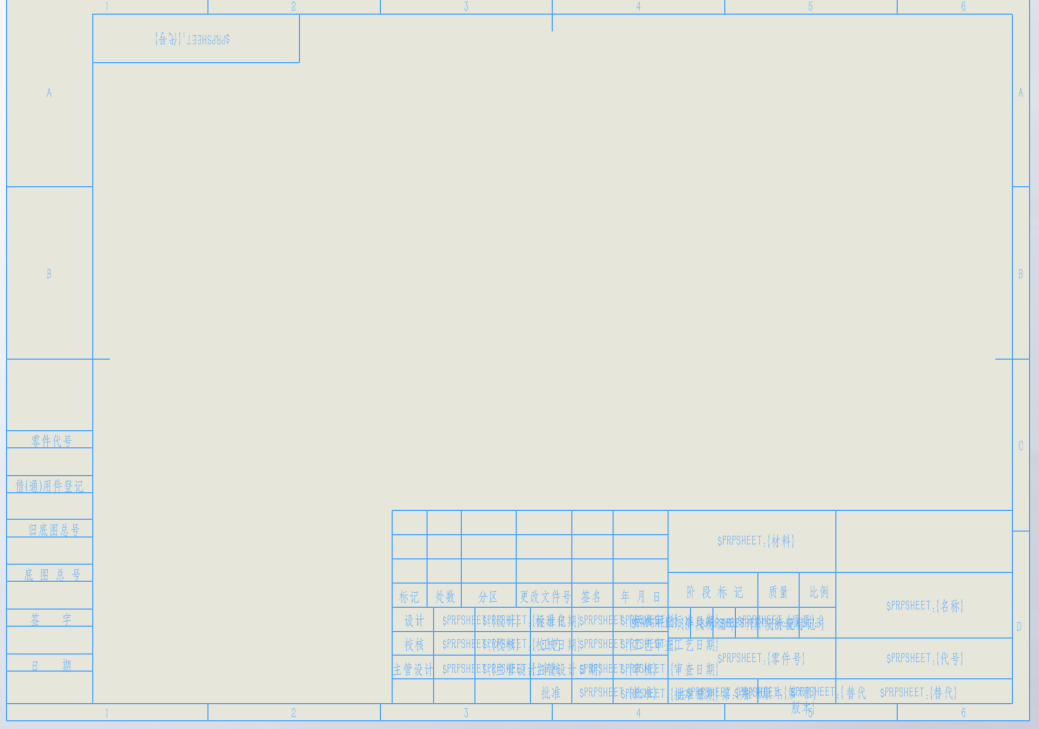

在图纸格式编辑模式下，使用SOLIDWORKS的注解工具添加必要的文本、尺寸标注、说明等；根据需要，调整注解的位置、字体、大小、链接到属性等。

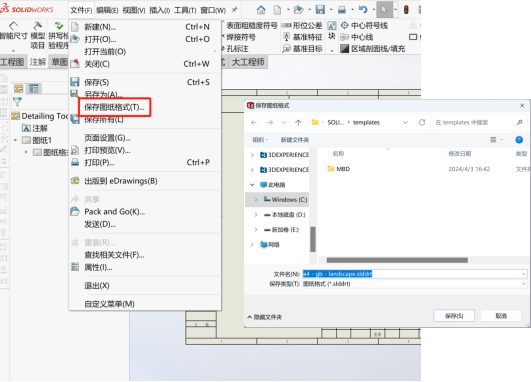

完成图纸格式的编辑后，点击“文件”>“保存图纸格式”或直接在编辑模式下选择保存，为图纸格式命名并选择一个保存位置，点击“保存”按钮。

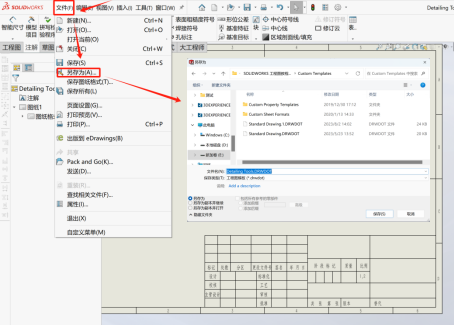

在保存了图纸格式后，回到工程图窗口；选择“文件”>“另存为”，在弹出的对话框中选择“SOLIDWORKS模板(*.slddrwt)”作为保存类型。为工程图模板命名并选择一个保存位置点击“保存”按钮。

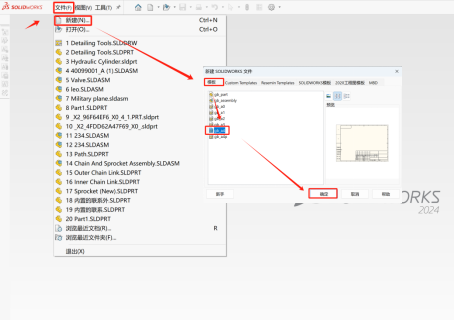

在SOLIDWORKS中创建新的工程图时，可以选择已保存的工程图模板作为起始文件；通过“文件”>“新建”>“从模板”，选择保存的工程图模板，即可快速生成符合要求的工程图。

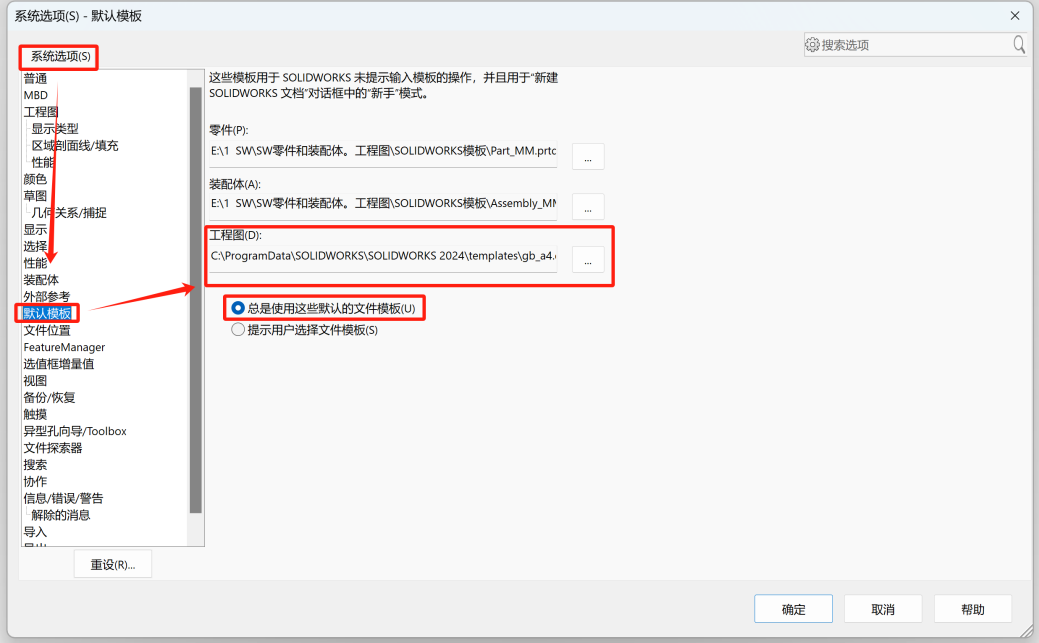

如果需要修改SOLIDWORKS默认的工程图模板位置，可以在软件的“选项”中进行设置；选择“系统选项”>“默认模板”，在“工程图模板”部分点击“浏览”，指定新的模板保存位置。

点击“确定”保存设置，SOLIDWORKS将在下次创建新工程图时默认使用新的模板位置；通过以上步骤，可以方便地修改和保存SOLIDWORKS的工程图模板，提高制图效率和质量，
