中望CAD中如何进行多比例打印？

CAD中如何进行多比例打印？

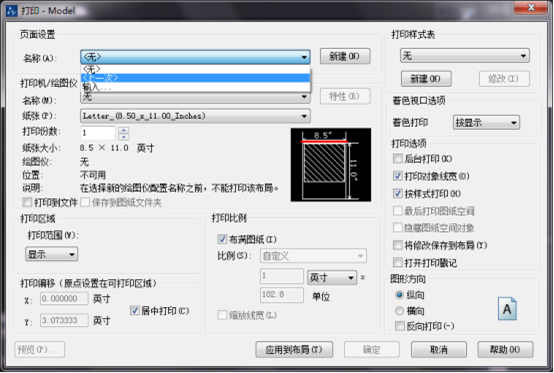

在CAD的布局当中，当我们执行打印命令后会弹出打印选项卡进行设置如下图所示。 我们可以直接在【页面设置】组的【名称】下拉列表框中选择已定义的页面设置，这样就不必在对话框中重复设置其他设置选项。

那么我们的页面打印分为比例打印和多比例打印，单比例打印是当一张纸上多张图纸的比例相同时，可以直接在模型空间插入边框来制作图纸。 另一方面，多比例打印允许您为不同的图纸指定不同的打印比例，下面我们就通过以下的例子来演示一下吧。

多比例打印的过程：

1.首先打开图纸文件，切换空间至布局1，选中布局1中的视口，按delete键删除。

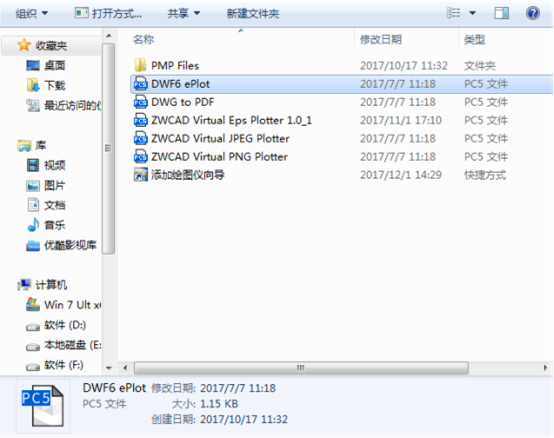

2.单击【文件】选项，选择绘图仪管理器选项，系统会弹出【plotter】文件夹。双击对话框中的【DWF6 eplot】图标。并在对话框中单击【设备和文档设置】选项卡。

3、如下图所示单击选择对话框中的【修改标准图纸尺寸】，选择ISOA3。

4、单击修改按钮，系统会弹出【自定义图纸尺寸】对话框，设置参数，单击下一步，在弹出的对话框中单击完成按钮，完成参数设置。

5.在打印对话框的页面设置中，当前布局为布局1，单击修改按钮，根据绘制需求设置参数返回页面设置管理器。

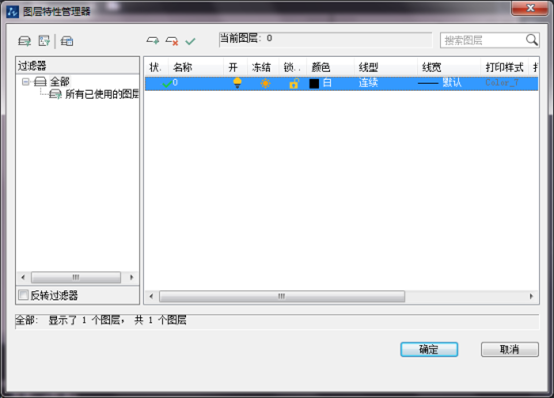

6.如下图所示我们需要调用LA命令，新建视口图层，并设置为不打印，再将视口边框转变成该图层。

7. 单击【文件】，在下拉菜单中选择【打印预览】，完成设置后单击右键，在弹出的快捷菜单中选择打印，设置保存路径，最后保存，打印图形，完成多视口打印的操作。
