最专业的电阻焊仿真模拟分析软件—

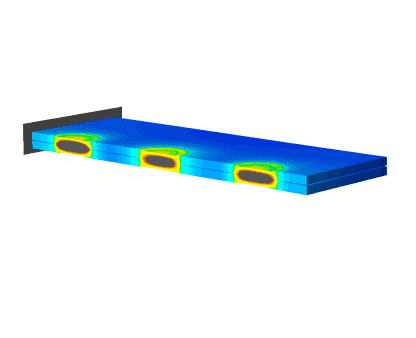

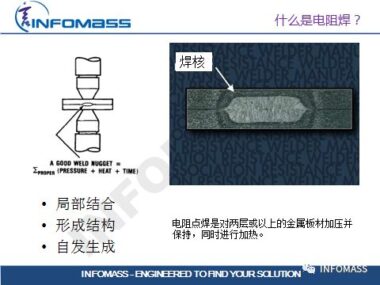

Sorpas是集合了力场，热场，电场，微观组织结构于一身的专业电阻焊仿真模拟有限元分析软件。Sorpas由SWANTEC于丹麦技术大学（DTU）博士项目开展，至今仍在发展的一款CAE 软件，目前广泛应用于汽车制造，航天航天工业，电器电子工业。

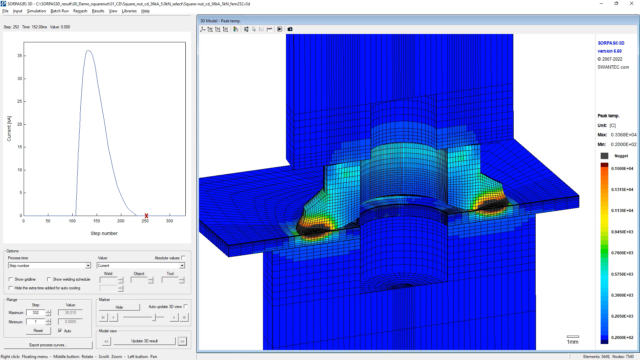

最新的SORPAS®3D是SORPAS®2D的基础上成功开发的应用，为了实现易于使用的图形用户界面(GUI)和简单函数电阻焊接的工业应用。现在可以用SORPAS®3D来模拟复杂和具有挑战性的电阻焊的应用。

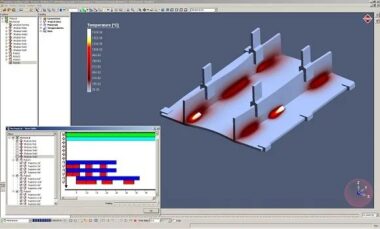

SORPAS®3D.welding simulations

软件功能

SORPAS模拟和优化电阻焊过程的的专业软件。它已成为电阻焊开发的工程师。它不需要任何先验知识在数值模拟，但可以很容易地被具有焊接材料知识的工程师了解使用。在行业工作的工程师中，焊接专业知识与数值技术的集成使得SORPAS直接成为独特而强大的工具[2] 。

构建在材料在SORPAS数据库已经包含了几乎所有常用的金属材料，包括所有类型的钢，铝合金，钛合金，铜合金，镍基合金，表面涂层材料，纯金属和高熔点金属如钨和钼等，用户还可以添加自己的材料。它可以模拟从以毫米为单位普通尺寸，在一小部分微米的微尺寸与所有类型的动力源，包括交流，直流，卡民运，逆变器，电容器放电焊接机的焊接部位的尺寸。

自动优化功能

用户只需要输入材料的牌号、厚度、叠放顺序、和所用的电极，软件就能自动的计算出焊点的可焊区间，和最优的焊接参数，如：焊接需要的压力、需要的脉冲数、电流大小、各个阶段的周波，最终的焊接状态，如：各个界面的焊点尺寸、焊点的组织结构、焊点的屈服应力、剪切应力、金相组织、破坏形式等。自动优化的时间应该在2个小时以内。

指定优化功能

除了上述的材料、和电机信息，用户还可以指定如：能提供的焊接压力、希望的焊接脉冲、电机的形式软件自动模拟相关的焊接区间和需要的最终焊接状态。

直接模拟优化

直接告诉软件现实的焊接工况，即：材料、电极、电机、压力、电流、周波等输入信息，软件直接根据这些信息进行现实模拟。

技术优势

丰富的数据库

（1）丰富的金属材料库：

焊接分析需要的材料参数非常的多，SORPAS软件几乎自带有汽车行业现有的所有材料的材料库。对于没有的材料，用户只需要提供：1.牌号信息；2.化学成分，含碳量；3.实际在常温下的性能，屈服强度，拉升强度，延伸率，我们将在10个工作日内提供相关的材料参数。

（2）丰富的电极库：

含有国际上标准电极（从A0级到G0的所有的电极，含水冷实心电极）。同时用户可以自己编辑、添加相关的电极。

（3）丰富的电机库：

含有国际标准的直流电机、交流电机库。并且提供针对企业实际的电机进行客户专用化标定的功能。

精度问题

要求全过程模拟焊点的形成、从夹紧、加热、熔化、熔核、变形、冷却、组织结构的变化到最终的焊接状态。

精度应该在85%-90%以上。

操作性

对专业的焊接工程师应该在两个工作日的培训下，掌握软件的熟练使用。

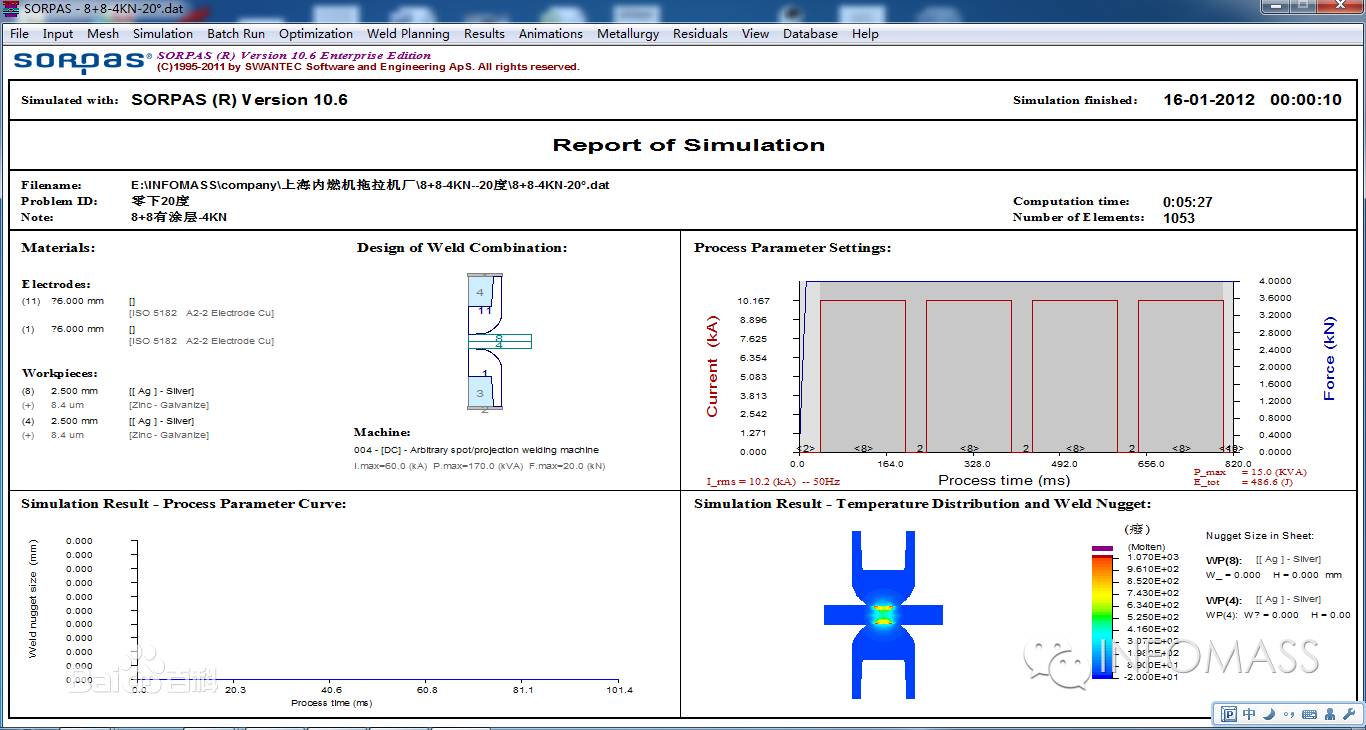

能够自动的输出模拟焊接报告。

精细问题

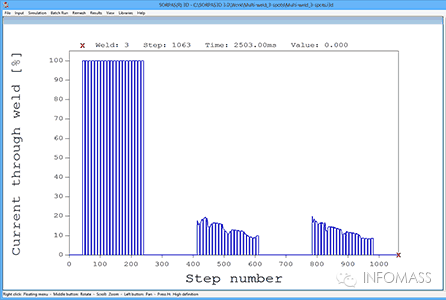

可以对焊接过程中的各种参数变化进行研究，如：电流、压力、功率、温度等进行研究。

材料微观组织结构的形成和变化进行模拟，如：马氏体、奥氏体区域的形成进行模拟控制、防止焊接脆性的发生等。

能够自动求解整个可焊区间，即焊接窗口。

焊点最终的应力分布和破裂分析

用途

节省成本

缩短交货时间/上市时间加快生产运行中

提高焊接质量

提高生产的稳定性

促进创新

现代化技术

应用范围

自1999年首次商业化，SORPAS(R)一直不断发展和改善工业应用。.现在广泛使用的领先的制造企业在世界各地的各个工业部门，以支持研究和开发，可焊性评价，焊接工艺参数优化，规划和启动生产线，以及在维护电阻焊包括点焊和投影焊接等。 SORPAS(R)已被应用于点焊，凸焊，对焊和微电阻焊接解决问题，并支持研究和开发以及工艺参数优化的各个行业。

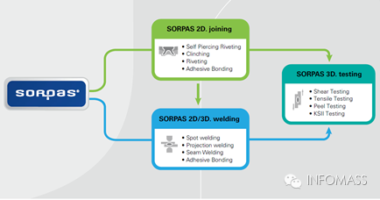

软件版本

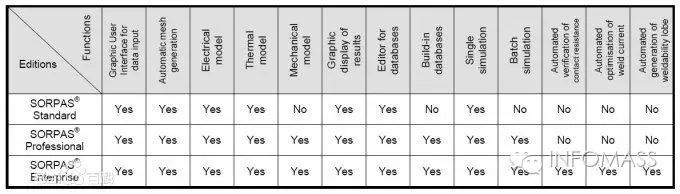

为了满足个人用户的各种要求，三个版本SORPAS(R)可在表中列出。企业版与工艺参数优化的自动化程序，包括预测焊缝的生长曲线和可焊性裂片以及核查接触电阻，使用户的最终利益，以确保焊接前。

技术特点

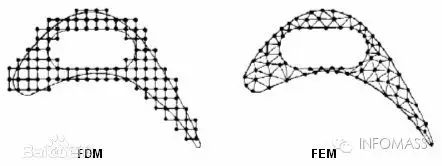

有许多数值方法用于工程问题，有限差分法（FDM）和有限元法（FEM），其中最常用的模拟。正如图所示，有限差分模型，给出了一个聪明点逼近网格细分沿各坐标轴的几何点的数组的一个问题，而有限元模型，给出了一个分段近似与问题细分沿边界的几何元素的组合。FDM的解决直接分化沿各坐标轴的方程，因此它可以运行速度非常快。有限元求解方程离散域选定的形状，组装成整个系统的元素，因此它通常比FDM的运行慢。FDM是主要用于解决流体力学和传热问题往往与固定边界，但它使用大应变/变形问题的解决是不可能的。有限元方法更有利于解决大变形问题，并可以用于几乎所有的工程问题具有复杂的几何形状和材料组合[3] 。

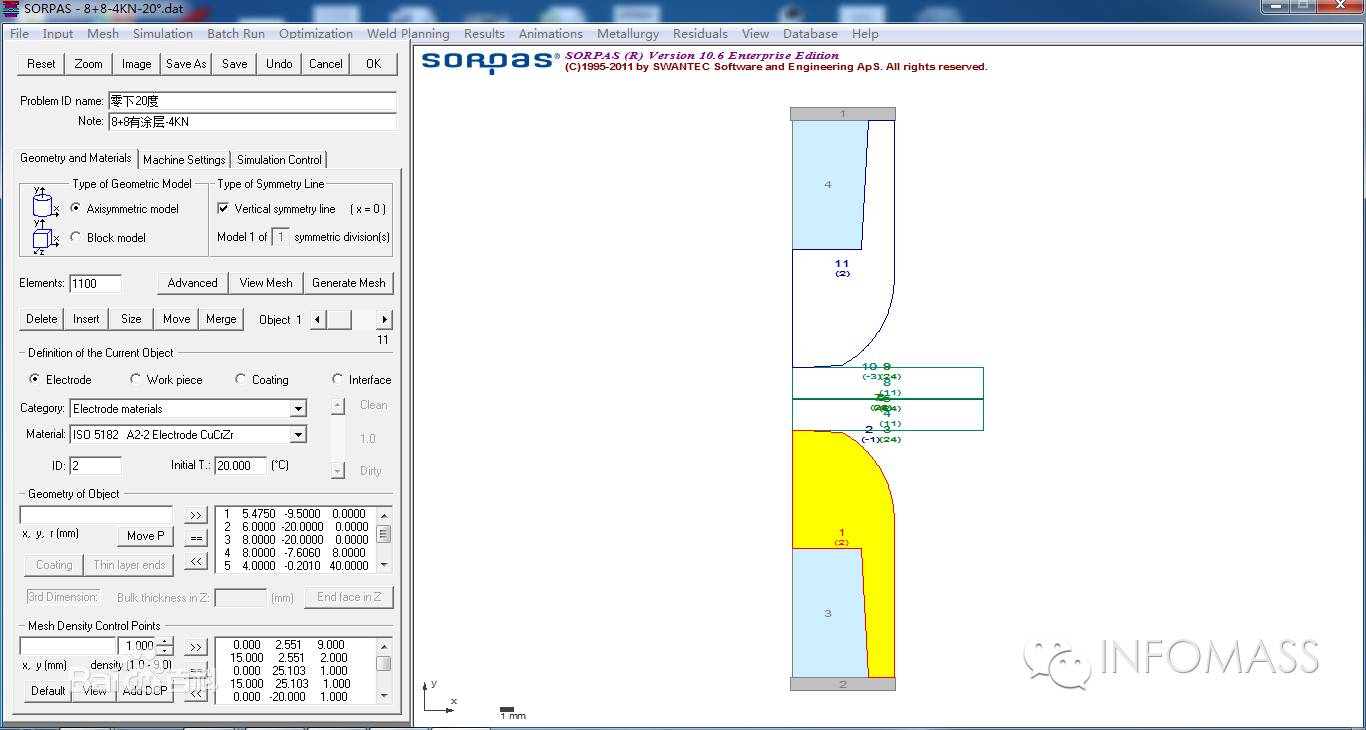

SORPAS(R)开发有限元方法的基础上。所有数值模型和程序，已开发与焊接工程的专业知识，已完全自动化软件内集成。SORPAS(R)图形用户界面也是电阻焊接量身订做。用户不需要有先验知识的有限元分析。然而，有一些有限元法的基本知识，可以帮助更好地了解模拟和获得更可靠的模拟结果。在培训课程（一般为1-2天），将介绍更多细节。

智能焊缝规划

发布的新版本SORPAS的(R)10的最令人振奋的新功能之一是预测最佳焊接附表智能焊接规划（焊接电流，力，焊接和保持时间）[4] 。

根据用户定义的焊接任务描述信息表，电极，焊接机的类型，所需的焊接质量（WTD），SORPAS(R)将自动优化，并找到最佳的焊接电流，力量，焊接时间和保持时间。

飞溅（驱逐）的限制进行了预测。.因此，焊接工艺窗口预测之间的质量所需的最低熔核尺寸和飞溅（驱逐）的限制。

WTD的资料片，电极和焊接机，焊缝规划报告将最终产生的预测最佳焊接附表规格（WSS）的最佳焊接电流，力量，焊接时间和保持时间的焊接工艺窗口;焊缝获得最佳焊接工艺参数与质量结果。

SORPAS(R)的焊缝规划工作在以下步骤：

WTD的- 焊接任务说明

用户首选项

运行预测最佳焊接参数焊接规划

焊接规划与WSS的报告- 焊接附表规格
