基于Simcenter 3D耐久性分析的SN曲线输入方法

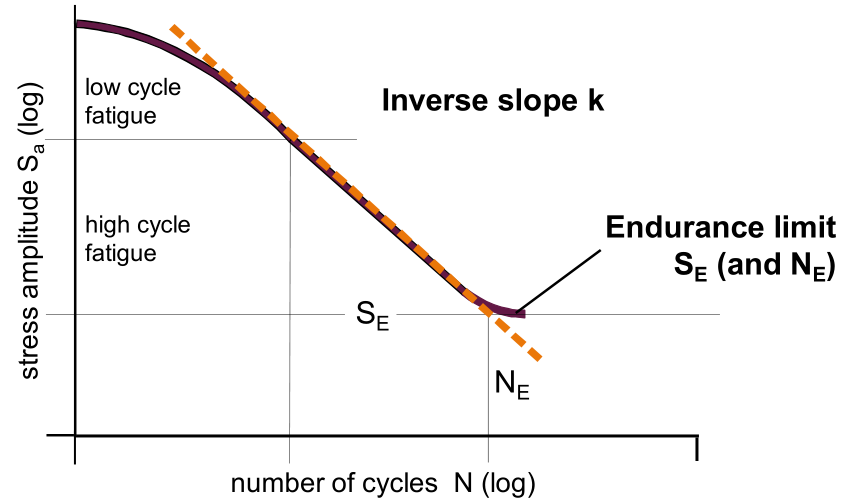

越来越多的工业领域将耐久性分析应用于工业产品的研发过程中。耐久性分析也称疲劳分析，顾名思义，耐久性分析用于计算产品的疲劳寿命。材料作为最关键的因素之一，需要我们将基于统计学测试得到的材料应力 -寿命数据（SN曲线）输入到仿真工具中，以用于耐久性分析。SN曲线用于描绘产品试件受到的载荷与寿命之间关系。根据寿命长短会有详细分类，此处不赘述。常见的金属材料SN曲线如图一。

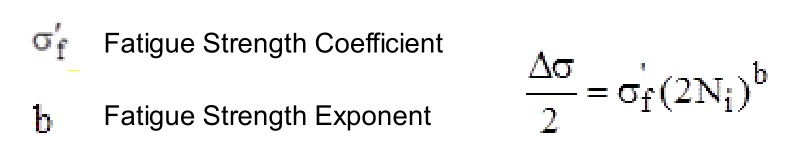

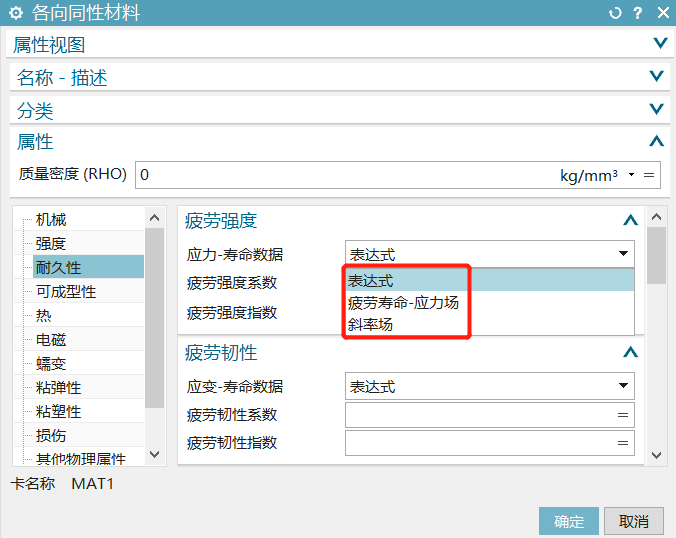

表达式创建SN曲线。此时的SN曲线仅通过唯一斜率来表达，疲劳强度系数和指数两个值满足如下的方程，这两个参数需要与耐久极限参数和“强度”选项中的屈服强度、抗拉强度来配合组成完整的SN曲线。

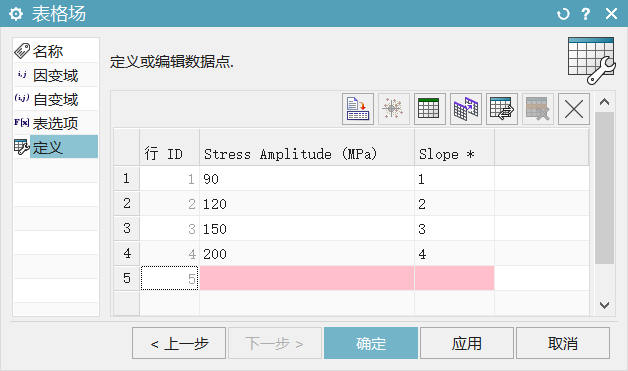

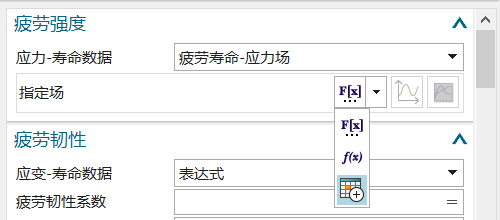

疲劳寿命-应力场创建SN曲线。通过选择已有的场或者是通过表格来直接定义SN数据，其中表格定义更为常用。输入对象为寿命和应力幅数据对。表格中的最小应力幅可以表示耐久极限，所以此时只需抗拉强度来配合组成完整的SN曲线。表选项用于定义插值算法。表格数据可以手工输入，也可以通过外表导入，并且支持使用excel进行编辑保存。
