适用版本：NX6以上
NX建模过程中经常会使用到线性阵列特征创建相同且间距固定的特征，但是在建立模型的过程中经常会遇到阵列方向不是正交的情况，这时通常是已知两点并在两点的连线之间做阵列。
两点之间连线的阵列可分为两种情况，一种情况是两个点在已知的平面上通常是工作坐标系正交的基准面，另一种情况是空间中的两个点。一般情况下第一种情况相对交的多。
第一种做法是创建草图，在草图中创建这两个点，然后用直线连接两点，用草图线充当阵列矢量方向。
第二种做法是通过两点创建矢量作为阵列方向，与一种方式相比，创建矢量要比创建草图更加快捷。下面介绍一下如何操作。

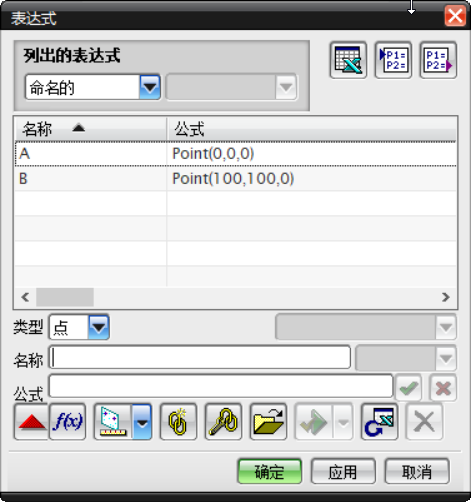

首先创建已知两个点的点表达式。
图1

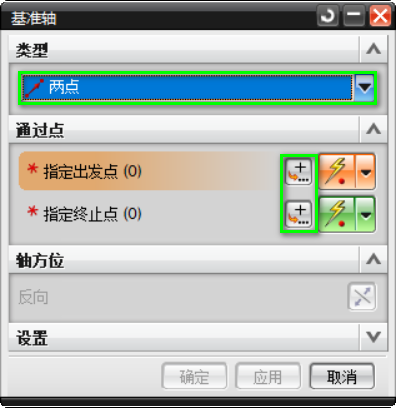

通过两点的方式创建矢量，通过点对话框指定出发点与终止点。
图2

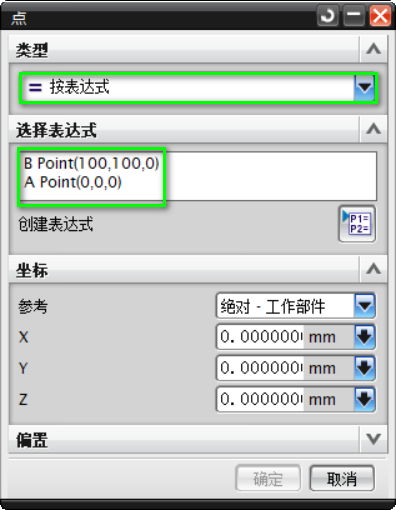

选择按表达式创建，选择现存的点表达式。
图3
如图4所示，已经通过两个点表达式创建好矢量方向。
图4

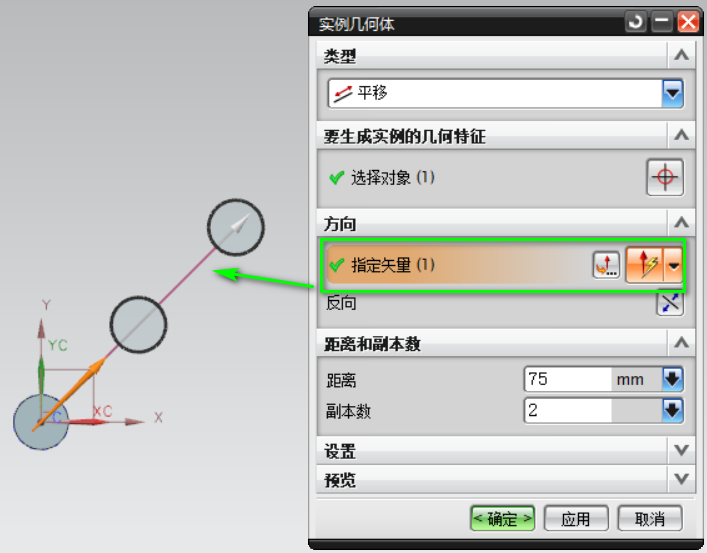

如图5所示，阵列时矢量选择已创建的矢量即可
图5
通过以上方式能够通过修改坐标点更改整列方向。
