CATIA Composer2022软件教程-定义自定义输入配置文件

您可以在输入 CAD 数据时，定义有自定义输入选项供使用的配置文件。 输入配置文件以 XML 文件格式定义。

1. 在您的电脑或网络上，浏览至包含输入配置文件的文件夹。

   此位置可在应用程序首选项对话框中数据路径页面的CATIA Composer 文件>输入配置文件下指定。 请参阅数据路径。

2. 复制包含您想要作为基础配置文件使用的 XML 文件，然后将其粘贴到相同文件夹中的新文件。

   例如，若要自定义 3DXML 输入配置文件，请复制并粘贴3DXML.xml。

3. 视需要重命名文件，例如3DXML_custom.xml。

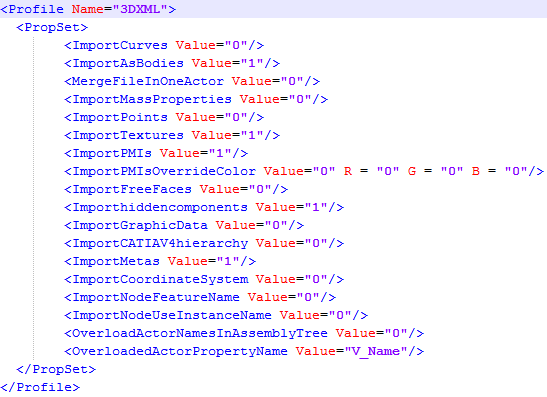

4. 在您选择的编辑器中打开文件并加以编辑。 文字编辑器即已足够。





5. 例如，在 元素中，将属性的值更改为 。 ProfileName3DXML_custom

   注： 此名称将在输入页面的输入配置文件框中显示为配置文件的名称。

6. 在 列表中 ： PropSet

   1. 针对所有元素（ 除外） 视需要变更属性值，其中 ： OverloadedActorPropertyName
      • Value=”0″ 表示依默认不应在输入页面中选择此选项。
      • Value=”1″ 表示依预设应选择此选项。
   2. 针对元素，也请输入对于已输入之PMI色彩要使用的RGB值。 ImportPMIsOverrideColor
   3. 针对 元素，在为组合件树状结构中的全景项目名称进行超载时，请将属性值变更为应附加至输入中继属性的名称。 OverloadedActorPropertyName

7. 保存 XML 文件。

8. 如果您想要测试输入选项，请选择文件>属性 >（ 默认） 文档属性>输入，并在输入配置文件框中选择输入配置文件，例如3DXML_CUSTOM。
