产品概述
在消费电子、通信设备和物联网终端持续追求小型化与高集成度的趋势下，系统级封装（System in Package，简称SiP）已成为半导体行业的重要技术方向。SiP将多个不同功能的芯片裸片（Die）集成在单一基板上，通过键合线（Wire Bond）或凸点（Bump）实现互连，最终封装为一个完整的系统模块。与传统的PCB板级集成相比，SiP方案能够显著提升功能密度、优化信号完整性并降低系统功耗，尤其适用于空间受限的移动设备和电池供电产品。

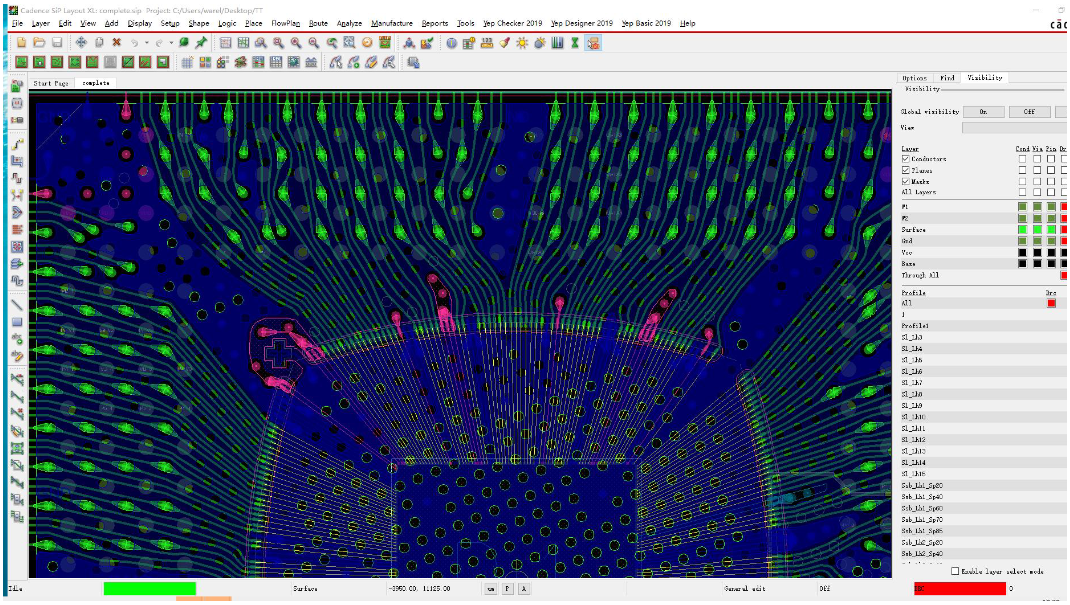

Cadence SiP Layout是Cadence设计系统公司推出的SiP物理实现工具，专注于约束规则驱动的基板布局布线、封装设计验证以及生产制造数据的准备。作为Cadence完整SiP技术栈中的核心组件，SiP Layout为封装设计师提供了一个从芯片引脚规划到最终流片的端到端设计环境，帮助团队应对高密度互连（HDI）基板设计中的复杂挑战。
核心技术特点
约束规则驱动的设计环境
Cadence SiP Layout以约束规则管理器（Constraint Manager）为核心，将电气性能要求、制造工艺限制和装配规则统一纳入设计约束体系。设计师可以在布局布线过程中实时检查设计是否满足阻抗匹配、信号完整性、装配规则等要求。约束管理器内置了装配规则检查（DRC）功能，确保小型化设计方案能够在共同的约束环境中进行验证，避免因工艺不匹配导致的设计返工。
芯片与封装协同设计
传统封装设计流程中，芯片设计团队和封装设计团队往往独立工作，信息传递依赖工程变更单（ECO），沟通成本高且容易出错。Cadence SiP Layout引入了协同设计（Co-Design）方法，封装设计师可以直接在封装环境中编辑芯片的IO Pad Ring、凸点矩阵（Bump Matrix）和RDL虚拟化连接，并将优化建议通过ECO返标至芯片设计团队。这种双向协同机制使封装设计师无需额外学习IC设计工具即可参与芯片封装联合优化，有效缩短了设计周期。
小型化与高密度布线
针对封装尺寸不断缩小的需求，SiP Layout提供了Super Smooth布线技术，在保证制造良率的同时实现更高的布线密度。通过精细化的芯片凸点矩阵优化，封装设计师可以利用裸片抽象（Die Abstract）、BGA球图以及关联的扇出与布线路径，系统性地优化芯片与基板之间的互连方案。此外，该工具支持团队分区设计模式，允许多名设计师同时对同一设计进行操作，大幅缩短产品上市时间。
完整SiP技术栈
Cadence SiP Layout并非孤立工具，而是Cadence SiP设计解决方案中的关键一环。整个技术栈围绕系统互连管理器（System Interconnect Manager）构建，覆盖从逻辑定义到物理实现的完整设计流程：
- Cadence SiP Digital Architect：负责前端逻辑互连的设计定义，帮助架构师在早期阶段规划芯片间的互连关系，并生成可供物理设计使用的互连规范。
- Cadence SiP Layout：承接前端逻辑定义，执行约束驱动的基板物理实现，包括布局布线、生产制造数据生成、设计验证及流片准备。
- Cadence Virtuoso SiP Architect：面向模拟与混合信号设计场景，提供原理图及电路仿真驱动的SiP模块设计流程，适合射频与混合信号集成电路的封装需求。
- Cadence Allegro Sigrity Package Assessment and Extraction Option：提供详细的互连抽取、三维封装建模以及电源感知的信号完整性分析能力，帮助设计师在投片前全面评估封装的电气性能。
这一完整技术栈覆盖了数字、模拟、射频及混合信号IC封装设计的各类场景，使设计团队能够在统一平台上完成从概念验证到生产交付的全过程。
设计数据与文件格式支持
Cadence SiP Layout支持丰富的设计文件格式，涵盖原理图、封装设计、光绘输出等各阶段需求。常用的设计文件包括：.sip设计文件、.pad焊盘文件、.dra封装文件、.psm实体封装零件文件、.art光绘文件、.drl规则钻孔文件以及.scr脚本记录文件等。焊盘设计方面，SiP Layout通过Padstack Editor提供完整的焊盘编辑器，支持表贴焊盘和通孔焊盘的参数化设计。焊盘命名遵循英制和公制两种规范，例如长方形表贴焊盘英制命名为s36x60（宽36mil、高60mil），通孔焊盘命名为p60c40（外径60mil、孔径40mil），确保了设计的标准化和可复用性。
在设计组织结构上，SiP Layout将设计内容按类（Class）和子类（Subclass）进行分层管理。常用的Class包括Conductor（走线与覆铜）、Substrate Geometry（板框外形与丝印）、Component Geometry（封装丝印与焊盘）、Route Keepin/Keepout（布线区域约束）等，这种分层结构使设计数据的管理更加清晰高效。
软件选型与采购建议
对于正在评估系统级封装设计工具的企业，以下几点值得关注：
技术路线匹配：如果企业的封装设计涉及多芯片高密度互连、芯片与封装协同优化或混合信号设计场景，Cadence SiP Layout及其配套技术栈能够提供端到端的支持。对于仅需要单芯片封装设计的团队，也可以从Cadence Allegro Package Designer（APD）起步，后续按需扩展至完整SiP解决方案。
平台兼容性：Cadence SiP Layout支持Windows、Linux及Unix等多种操作系统平台，企业可根据现有IT基础设施灵活部署，降低环境适配成本。
团队协作需求：SiP Layout的多设计师分区协作功能对于中大型设计团队尤为关键，能够显著缩短设计周期。如果团队规模较小或设计复杂度不高，可优先关注单用户环境下的设计效率。
采购方式：Cadence产品通常通过授权代理商渠道销售，授权模式以年度订阅为主，具体费用取决于功能模块组合、用户数量和授权期限。由于Cadence采取询价制，实际价格需根据企业具体需求向官方或授权渠道获取报价。建议企业采购前明确当前及未来2至3年的封装设计需求，避免购买过多闲置模块或后期频繁追加功能产生的额外成本。
需要进一步了解Cadence SiP Layout的功能细节、版本差异以及适合您企业的配置方案，欢迎在软服之家平台提交咨询，我们的专业顾问将为您提供针对性的选型建议和报价参考。
