ELCAD的起源与行业地位
ELCAD是Electrical CAD的缩写，由德国AUCOTEC公司开发，是电气工程计算机辅助设计领域历史最悠久的专业软件之一。早在1985年，ELCAD便已具备根据客户个性化需求灵活定制的能力。当同期其他同类产品仍处于开发阶段时，ELCAD的用户基础已在电气设计领域口口相传。进入20世纪90年代，ELCAD成为第一款全面支持Microsoft Windows并具备相应接口的电气CAD软件，这一先发优势奠定了它在行业中的标杆地位。
进入21世纪后，ELCAD始终坚持面向行业的设计理念，持续服务于电气与自动化设计领域。经过三十余年的积累，ELCAD在全球范围内积累了广泛的用户群体，尤其在欧洲拥有坚实的影响力。其核心设计理念强调数据的长期兼容性，各个版本之间的数据向下兼容，确保用户在版本升级过程中投资的安全性。这一版本数据兼容策略贯穿了整个产品生命周期，也是ELCAD能够长期被大型工业客户信赖的关键原因之一。
以项目为导向的电气设计体系
ELCAD的工程组织方式以项目为基本单元。软件提供项目导向的图纸管理机制，所有电气设计文档在一个统一的项目结构中被集中管理，而非作为散落的独立文件存在。从原理图到电缆清单，从端子接线表到设备物料清单，全部设计产物均处于同一项目上下文中，彼此之间通过数据库建立实时关联。
在绘图层面，ELCAD配备了丰富的预制符号库和标准图框模板，用户可直接调用成熟的符号元件进行电气原理图的绘制。软件支持在线联动的元器件分解表示：当一个元器件在原理图的不同位置以不同形式呈现时，各部分之间保持实时关联，一处修改可自动反映到所有关联位置。此外，ELCAD还提供了灵活的符号设计工具，允许用户根据企业内部标准创建定制化的元件符号，适配不同行业的设计规范。
自动化文档生成能力
ELCAD在自动化文档生成方面拥有突出的技术优势，这也是它在电气设计领域的核心竞争力之一。系统能够基于原理图数据自动生成以下关键工程文档：
- 端子排图与连接器图表：从原理图的接线关系中自动推导并生成完整的端子接线表，标注每个端子的连接目标和线缆信息。
- 电缆清单与接线表：内置集成化电缆管理功能，自动汇总项目中的全部电缆信息，包括型号、长度、起止位置及布线路径。
- 设备物料清单（BOM）：通过项目数据库快速生成元器件明细，支持按柜体、按功能区域或按设备类型分类汇总。
- 各类报表：自动生成输入/输出接口表、开关柜装配图、面板布局图及图纸目录索引等文档。
这种”一处设计、多处自动生成”的工作方式，显著降低了人工编制文档的出错率。系统还内置了自动校验机制，可对元器件代号的一致性和重复性进行检查，杜绝了手动编号可能产生的冲突和遗漏。
多语言支持与协同设计
ELCAD具备完善的多语言工程文档生成能力。系统通过外挂标准文本翻译文件的方式，可实现同一设计项目以多种语言同步输出。例如，一个面向国际项目的控制柜设计，可同时生成中文、英文和德文的图纸与报表，且能并排显示多语对照。这对于出口型装备制造企业和跨国工程项目团队而言，大幅减少了翻译和本地化的重复工作量。
在协同设计方面，ELCAD支持多用户网络化工作模式。设计团队可在统一的项目数据库中并行作业，通过内置的版本管理机制追踪每一次变更。软件还提供了广泛的对外接口，支持与AutoCAD的DWG格式双向交换，以及和Microsoft Office等办公软件的数据互通，便于将电气设计成果融入企业整体信息流。
ELCAD的行业应用领域
ELCAD适用于所有需要维护电气设计文档一致性的工程场景。其灵活性使其能够适配从简单的接线设计到复杂的全厂电气系统规划等不同规模的项目。典型应用领域包括：
- 机械设备制造：为机床、包装设备、纺织机械等提供完整的电气原理图与控制柜设计。
- 工厂自动化：PLC控制系统、HMI人机界面、传感器与执行器接线的规划与文档化。
- 过程工业：化工、制药、食品饮料等流程行业中的仪表回路设计和电气供电方案。
- 轨道交通：车辆电气系统、信号系统及沿线供配电设施的设计与维护文档。
- 楼宇电气与配电：建筑电气控制系统、配电盘及照明系统的规划与图纸输出。
ELCAD在欧洲市场已积累了超过1500家工业用户，其中包括多家跨国企业集团，这在一定程度上反映了该软件在复杂工业环境中经受长期验证的可靠性。

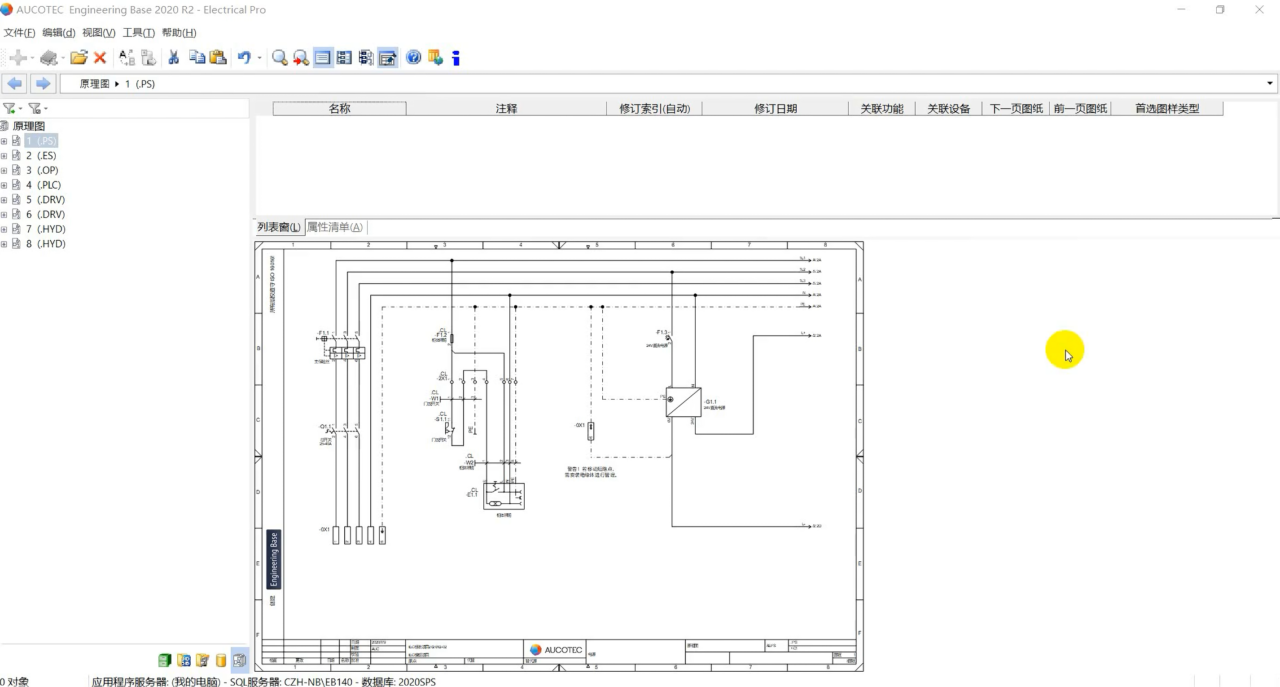

从ELCAD到Engineering Base的演进
随着工业设计需求从单一电气领域向多学科协同方向演进，AUCOTEC在ELCAD的技术积累基础上推出了新一代产品Engineering Base。Engineering Base将设计范围从电气拓展至仪表、工艺管道和机械等多个工程学科，以中央数据库为核心实现了跨专业的数据共享和实时协同。
对于ELCAD的已有用户而言，这一演进路径意味着历史设计数据的延续性得到了保障。ELCAD中积累的项目库、符号库和设计模板均可迁移至Engineering Base平台继续使用。与此同时，Engineering Base引入了更现代的变更管理机制：当设计任一环节发生修改时，系统自动关联并更新所有受影响的部分，避免因接口不一致导致的错误和返工。
选型参考与采购注意事项
对于正在评估电气设计软件的工程团队而言，ELCAD及后续产品Engineering Base在以下场景中具有明显适配优势：设计文档量大且需要高度自动化出图的项目；多专业协作、需要统一数据源的复杂装备开发；对版本管理和变更追溯有严格要求的行业（如轨道交通、核电配套等）。
从采购角度看，电气CAD软件的报价通常受版本等级、功能模块组合、授权方式（永久许可或订阅制）、并发用户数量以及是否需要实施与培训服务等因素影响。AUCOTEC的产品在国内通过授权合作伙伴提供销售与技术支持。建议企业在选型阶段明确以下事项：当前项目对电气设计深度的具体要求、与现有PLM或ERP系统的集成需求、团队规模及协作模式，以及未来从纯电气设计向多学科平台扩展的可能性。在正式采购前，可联系正规渠道获取针对性的报价方案，并要求安排产品演示和试用，以验证软件在实际项目数据量下的性能和流程匹配度。
