CATIA CATELECTRE：达索系统机电一体化集成的核心桥梁
在汽车、航空航天等高端制造领域，电气线束设计与机械结构设计长期处于相对割裂的状态。电气工程师在 ECAD 工具中绘制原理图，机械工程师在 CATIA 中完成 3D 建模，两者之间的数据传递往往依赖手动转换和反复比对，效率低下且容易出错。达索系统推出的 CATELECTRE 正是为解决这一痛点而设计的专业工具，它充当了电气设计（ECAD）与机械设计（CATIA）之间的智能集成通道。
CATELECTRE 的定位：不止于数据转换
CATELECTRE 并非一款独立的电气原理图绘制软件。它的核心价值在于实现 ECAD 与 MCAD 之间的双向数据同步。具体而言，CATELECTRE 能够从主流 ECAD 工具中提取连接器定义、端子分配和电气树结构，自动映射到 CATIA 的 3D 机电环境中；同时，在 CATIA 中完成的 3D 布线数据——包括线束长度、走向、分支位置——也可以反向回传至 ECAD 模型，确保电气功能定义与物理安装环境始终保持一致。
这种双向同步机制使得企业在构建统一数字样机时，电气系统不再是独立的”黑盒”，而是与机械结构深度融合的有机组成部分。在早期设计阶段即可发现潜在的干涉问题，避免制造阶段的高成本返工。
核心功能：从原理图到制造就绪
CATELECTRE 在 CATIA V5 和 3DEXPERIENCE 平台上提供了一套完整的机电集成工作流：
- 电气数据导入与结构化：自动导出 ECAD 连接器信息，在 CATIA 中创建电气树结构，利用 ECAD 功能信息识别并标注 CATIA 中的对应实体。这一过程保证了电气约束条件（如分离间距要求）在 3D 空间中得到准确体现。

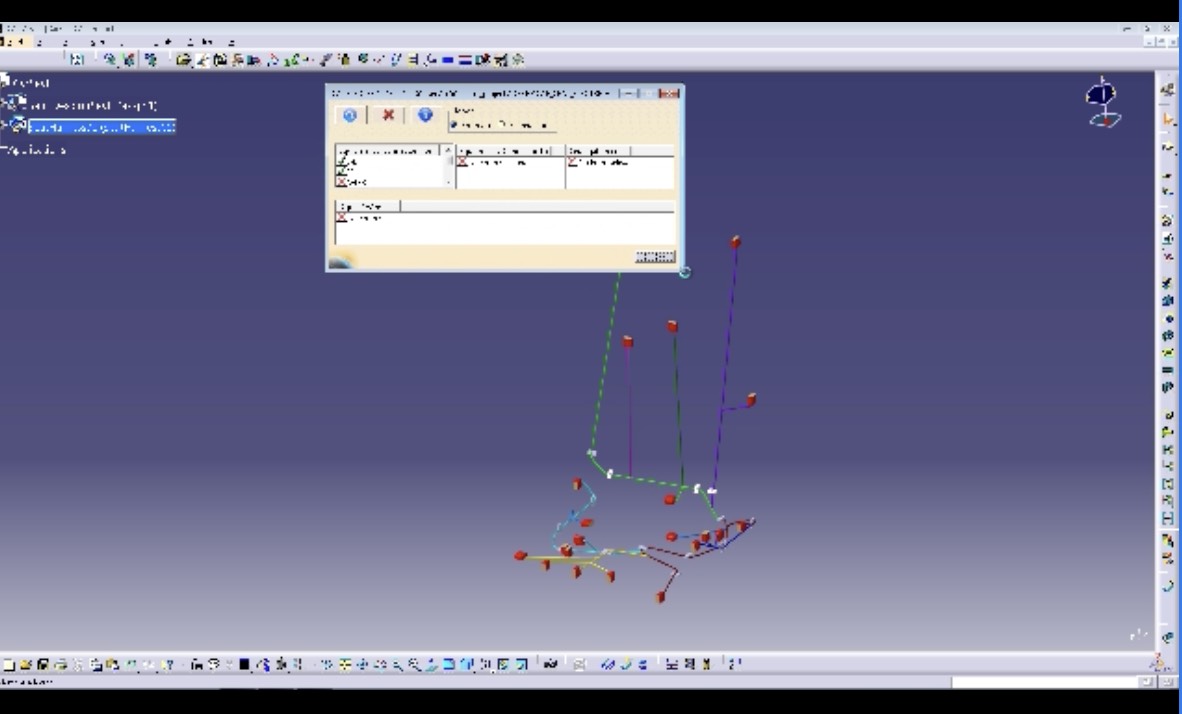

- 交互式 3D 线束设计：设计人员可以在 CATIA V5 的 3D 机电空间内直接进行交互式布线操作。系统自动计算线束长度、重量、最小弯曲半径等关键参数，支持线束的扁平化展开处理。
- 制造工程图生成：基于 3D 布线结果，CATELECTRE 可直接输出线束形板图（Form-board）、加工尺寸表和装配指导文档，实现从设计到制造的无缝衔接。
- 设计流程适配：CATELECTRE 的灵活性使其能够适配来自不同 CAD 软件程序的现有机电模型数据，遵循并丰富企业已有的电气线束设计流程，降低导入门槛。
CATELECTRE 与 ELECTRE 的区别
在实际选型中，需要注意 CATIA 产品体系中两个名称相近但功能定位不同的模块：
| 对比维度 | CATELECTRE | ELECTRE（Electrical Schematic） |
|---|---|---|
| 功能定位 | ECAD/MCAD 集成网关，负责多软件间数据互通 | 电气原理图绘制工具，负责 2D 电路图设计 |
| 工作环境 | CATIA 3D 机电空间，侧重于数据同步与 3D 布线 | 独立的 2D 设计环境，侧重于符合国际标准的原理图绘制 |
| 核心产出 | 3D 线束模型、形板图、制造数据 | 电气原理图、布线示意图 |
| 适用场景 | 需要机电协同的复杂线束设计项目 | 电气系统方案设计与电路文档编制 |
两者在企业实际部署中往往配合使用：ELECTRE 完成电气原理图定义，CATELECTRE 将原理图数据导入 3D 环境进行物理线束设计与验证。
技术架构与平台支撑
CATELECTRE 通常运行于 CATIA V5 环境，也可集成到 3DEXPERIENCE 平台的”电气与流体工程”角色包中。3DEXPERIENCE 平台为 CATELECTRE 提供了统一的数据模型和协作框架——所有工程专业学科共享同一数据源，从系统架构定义到 3D 布线展示再到制造准备，形成连续的数字线程。平台内置的知识管理功能还支持对设计合规性进行自动检查，降低人为疏漏风险。
在 CATIA 的产品组合中，CATELECTRE 与 Dymola（多工程建模与仿真）、ControlBuild（自动化与嵌入式控制系统）、AUTOSAR Builder（汽车嵌入式系统开发）等工具共同构成了面向复杂机电一体化产品的系统工程解决方案矩阵。
典型应用场景
CATELECTRE 的典型应用场景集中在需要严格管控机电匹配度的高端制造领域：
- 汽车行业：整车电气线束设计是汽车开发中最为复杂的子系统之一。CATELECTRE 帮助主机厂和线束供应商在统一的 3D 环境中完成从原理图到物理布线的全流程设计，确保线束在发动机舱、仪表板等狭小空间内的合理布局。
- 航空航天：飞行器的电气系统对重量和可靠性有极高要求。CATELECTRE 的自动重量计算和干涉检测功能有助于在早期发现设计缺陷，优化线束路径以减轻重量。
- 轨道交通与船舶：大型装备的电气布线网络庞大，CATELECTRE 的批量数据处理和自动化能力可显著缩短设计迭代周期。
选型与采购注意事项
CATELECTRE 作为达索系统 CATIA 产品线的专业模块，通常不与 CATIA 基础包捆绑销售，需要单独选购或通过特定行业角色包获取。企业在评估 CATELECTRE 时，建议重点关注以下几个方面：
- 版本兼容性：确认 CATELECTRE 与当前使用的 CATIA V5 版本或 3DEXPERIENCE 平台版本的兼容性。不同版本在功能覆盖和接口支持上可能存在差异。
- ECAD 工具对接：核实 CATELECTRE 是否支持企业当前使用的 ECAD 工具链（如 Mentor Graphics、Zuken、Altium 等）。不同 ECAD 工具的连接器数据格式和导出方式各有不同，需要确认集成方案的可行性。
- 授权方式：达索系统的授权模式通常基于角色或用户数量。CATELECTRE 的授权可能与 CATIA 电气工程角色包绑定，也可能是独立的浮动授权。建议在采购前明确授权范围和使用场景，避免因授权不足影响团队协作效率。
- 实施与培训：作为跨学科协同工具，CATELECTRE 的成功落地不仅依赖软件本身，还需要电气和机械团队在统一的工作流程和数据规范上形成共识。建议在采购阶段就将实施服务和培训计划纳入考量。
由于 CATELECTRE 的价格受版本、授权方式、用户数量和附加服务等多重因素影响，不同项目和规模的采购成本可能存在较大差异。在做出决策前，建议通过正规渠道获取针对性的报价方案，并与厂商或授权合作伙伴就授权范围、续费政策和实施支持进行充分沟通。
