软件简介:

是电气与机械 (CATIA) 设计之间的智能设计集成通道,适用于构建完整机电模型的理想工具。CATELECTRE 使用的设计方法可以遵循并自然丰富公司的电气线束设计流程,并将其集成到机械环境中,从而使 2D 功能模型与 3D 机械环境结合在一起。





软件详细介绍:

2011年11月达索系统收购比利时的Elsys公司,一家交互式电气工程和破坏性多学科生成式原理图解决方案的创新型供应商。

Elsys为开发应用机械和电子技术的产品,及需要专业电气图、打包和电缆布线设计和布线应用的行业提供创新型的软件和服务。产品组合包括电气原理图(ELECTRE)、3D电机一体化(CATELECTRE)和PDM连接器。航空航工、汽车、造船等行业的主要国际公司均使用Elsys作为其优先的解决方案,以满足他们对电子工程方面的需求。

在结合电气与机械模型的统一数字模拟中,CATELECTRE 集成了 ECAD 和 CATIA 的 3D 电气设计解决方案。这一全面的双向集成有助于使电气原理图与支持它们的 3D 机械环境保持同步,并使用来自 3D 模型的信息来更新线束数据。它还能使用来自 ECAD 的功能信息来丰富 CATIA 展示,例如电气工程布线约束(分离等)。在这种尖端无缝环境中,CATELECTRE 为 CATIA V5 3D 机电环境中的电气线束设计和交互工程提供了独特的功能。

CATELECTRE实现机械与电气设计的双向同步。

CATELECTRE 可使来自大多数 CAD 软件程序的现有机电模型数据适应于公司的设计流程,从而允许实现完整的双向 2D/3D 同步:

  1. 3D 机电设计的电气示意图数据提取和处理 — 自动导出 ECAD 连接器;在 CATIA 中自动创建电气树结构;电气调整;使用 ECAD 信息识别 CATIA 实体
  2. 使用 3D 数据提取和处理 — 更易于制造布线(调整尺寸、长度、重量等)、平展线束和生成制造工程图(形板)

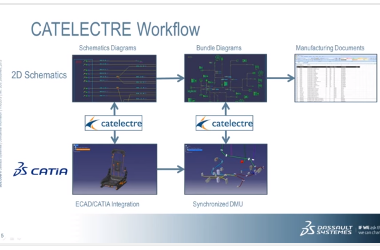

CATIA-ELECTRE与CATELECTRE关系图解
